Si vous avez besoin d’aide, composez le 1 800 762-1142. Ne retournez pas cet article au détaillant.
page
3
Quincaillerie
A
Vis Galvanisée, à tête bombée Phillips M4x12 4 pièces
B
Vis Galvanisée, à tête bombée Phillips M5x12 8 pièces
C
Vis Galvanisée, à tête bombée Phillips M6x8 1 pièces
D
Vis Galvanisée, à tête bombée Phillips M6x12 13 pièces
E
Écrou à oreilles Acier, M4 4 pièces
F
Écrou à oreilles Acier, M5 12 pièces
G
Rondelle Galvanisée, ø5.2 4 pièces
H
Rondelle Galvanisée, ø6.4 5 pièces
I
Rondelle Résistante à la chaleur, ø6.4 9 pièces
J
Rondelle de
blocage
Galvanisée, ø6.4 1 pièce
K
Goupille Galvanisée, ø5 x 32 2 pièces
L
Goupille fendue Acier, ø1.2 x 30 2 pièces
Outil requis pour l’assemblage (fourni)
Tournevis cruciforme Phillips nº 2
1
8
14 15
Liste des pièces
1
Support gauche de la
poignée du couvercle
55-09-099
2 Poignée du couvercle 55-09-473
3
Support droit de la
poignée du couvercle
55-09-192
4
Rondelle de la poignée
du couvercle (2)
55-09-478
5 Thermomètre 55-09-493
6 Couvercle 55-09-472
7
Grille de maintien au
chaud
55-15-256
8 Grille de cuisson 55-09-480
9 Charnière supérieure (2) 55-09-475
10 Charnière inférieure (2) 55-15-329
11
Plaque de diffusion de
chaleur
55-09-329
12 Poignée latérale (2) 55-14-983
13
Support de la plaque de
diffusion de chaleur (2)
55-09-330
14 Cuve 55-09-459
15 Brûleur 55-15-225
16 Fil de l’allumeur 55-09-471
17 Allumeur 55-09-492
18 Verrou (2) 55-08-331
19 Bac à graisse 55-15-230
20
Chapeau de protection
anti-vent
55-07-683
21
Soupape de commande
(régulateur)
55-15-248
22 Pattes avant 55-09-476
23 Pattes arrière 55-09-477

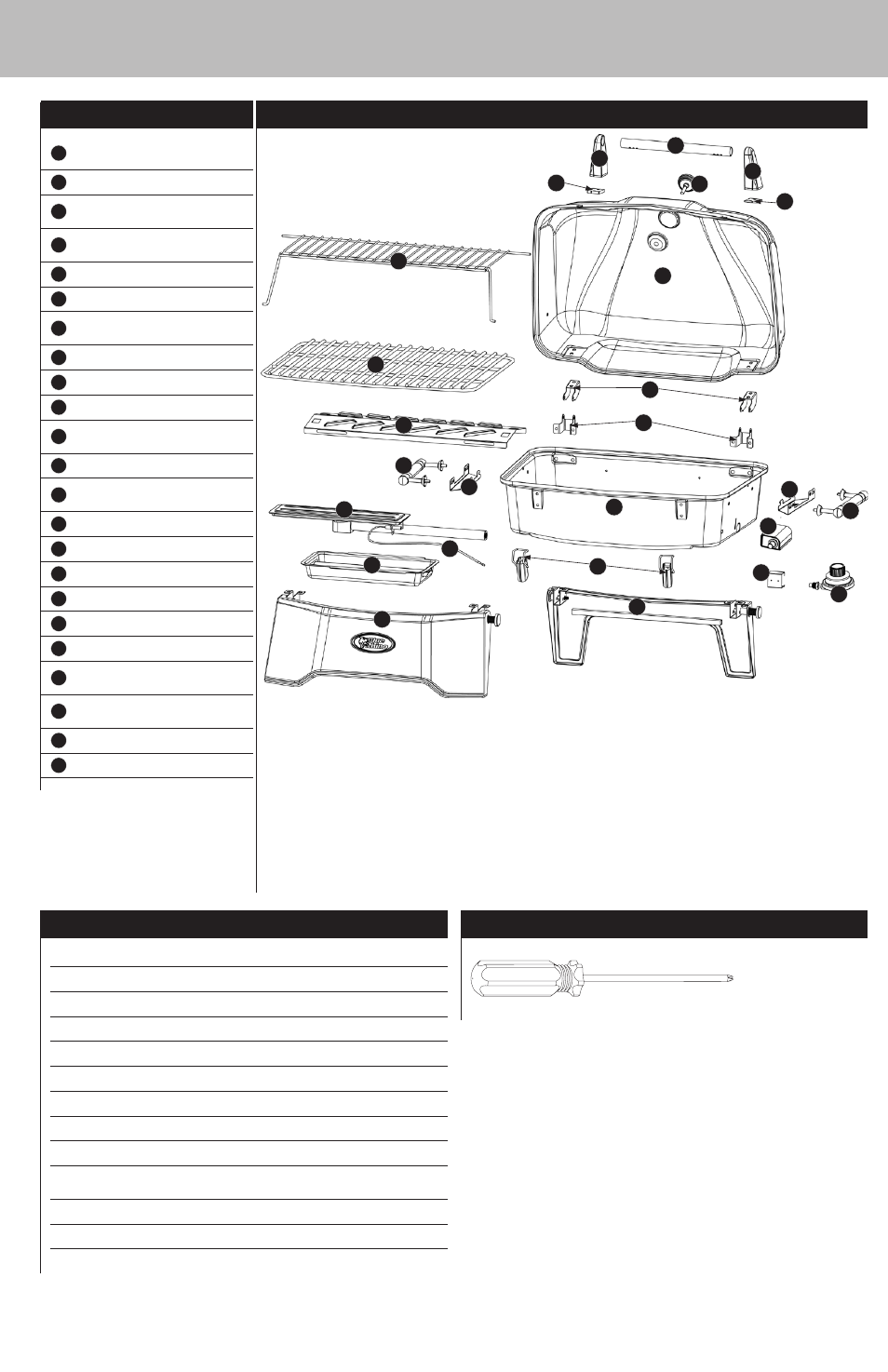

Vue éclatée
6
2
3
5
11
13
17
21
22
19
23
7
9
16
12
20
10
12
13
4
18
4
