Bosch BOSCH OVEN User Manual

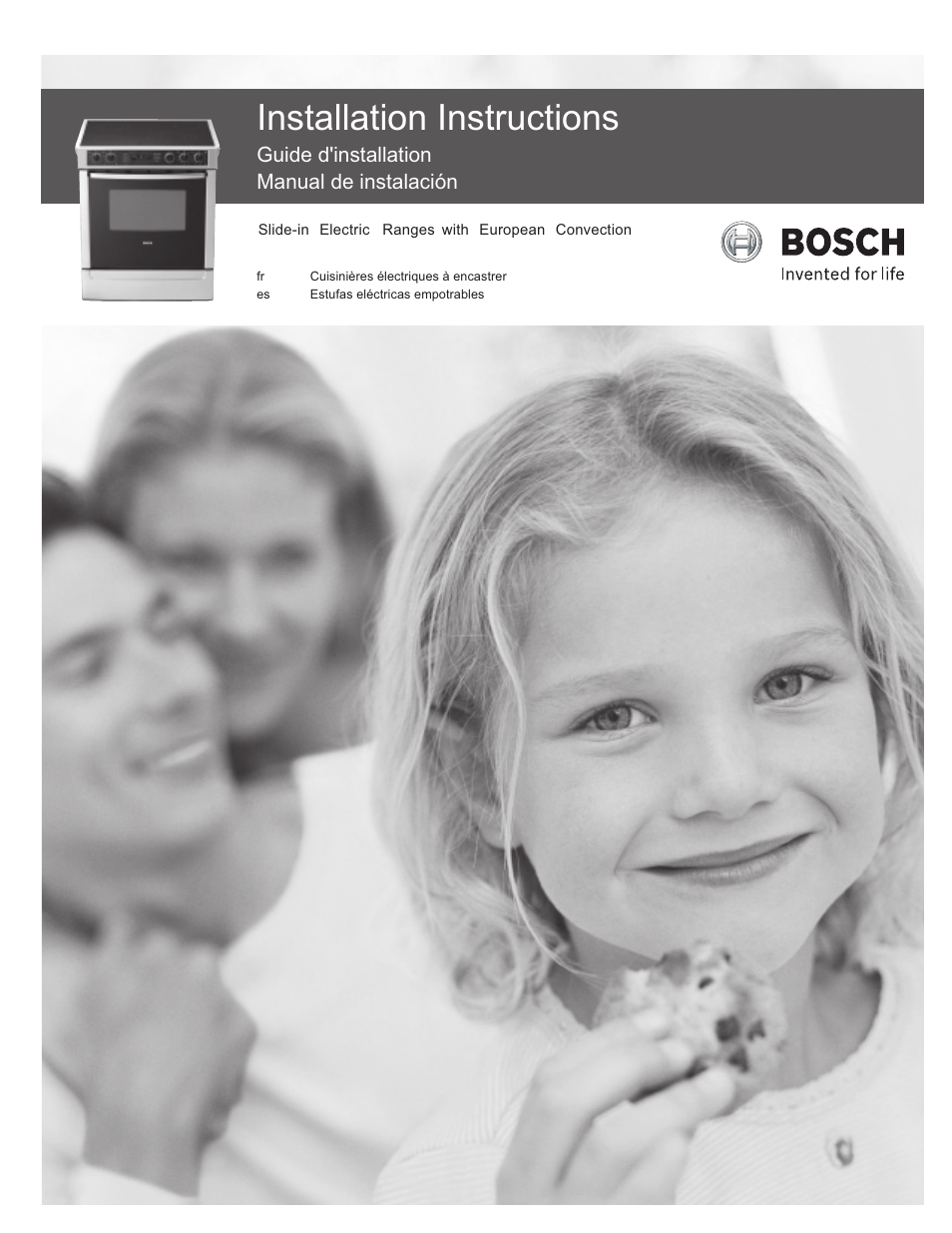

Installation instructions
Table of contents
Document Outline
- Before You Begin 2
- Installation Procedure 7
- Before Calling Service 15
- Important Safety Instructions
- Before You Begin
- Tools and Parts Needed
- Parts Included
- General Information
- Preparation
- Electrical Requirements
- Cabinet Requirements
- Countertop Requirements
- Mounting Requirements
- 1. Adjust height of range and level by rotating the adjustable leg supports on the bottom of the range, using 1-1/4" wrench.
- 2. Measure to locate bracket position as shown in See Figure 5: Anti-Tip Bracket.
- 3. Secure bracket with 2 screws adequate for mounting surface (i.e., for wood floor use wood screws, for concrete floor use concrete anchors and screws).
- Ventilation Recommendations
- Installation Procedure
- Apply Foam Tape
- Install Backwall Trim
- Connect Electric - Range Cord
- Install Strain Relief
- Four Wire Range Cord Connection (Recommended Method)
- 1. Disconnect electrical power at breaker box.
- 2. Remove the terminal block cover to expose the terminal block
- 3. Remove top nut, star washer, and round washer from each post.
- 4. Remove screw from bottom end of ground strap.
- 5. Remove ground strap from center post, rotate so that wide end is at top and attach wide end to range through hole below junction box. Attach green wire on top of ground strap. Tighten Screw.
- 6. Attach red wire, round washer, star washer and nut IN THIS ORDER to left post.
- 7. Attach white wire, round washer, star washer and nut IN THIS ORDER to center post.
- 8. Attach black wire, round washer, star washer and nut IN THIS ORDER to right post.
- 9. Tighten all connections securely and replace terminal block cover.
- 10. Properly secure strain relief (see previous section).
- Three Wire Range Cord Connection
- 1. Disconnect electrical power at breaker box.
- 2. Remove the terminal block cover to expose the terminal block.
- 3. Remove top nut, star washer, and round washer from each post.
- 4. Attach white wire, round washer, star washer and nut IN THIS ORDER on top of ground strap on center post.
- 5. Attach red wire, round washer, star washer and nut IN THIS ORDER to left post.
- 6. Attach black wire, round washer, star washer and nut IN THIS ORDER to right post.
- 7. Tighten all connections securely and replace terminal block cover.
- 8. Properly secure strain relief. See “Install Strain Relief” on page 8 for detailed instructions.
- Connect Electric - Flexible Conduit Connection
- Four Wire Flexible Conduit Connection
- 1. Disconnect electrical power at the breaker box.
- 2. Remove the terminal block cover to expose the terminal block.
- 3. Remove the top nut, star washer, and round washer from each post.
- 4. Remove screw from bottom end of ground strap.
- 5. Remove ground strap from center post. Discard.
- 6. Attach one terminal lug (packaged with this manual) through hole below terminal block with ground screw.
- 7. Place one terminal lug (packaged with this manual) on each post. Replace the star washer and round washer and secure with 20 inch pounds of torque.
- 8. Strip 3/8 (9.53 mm) inches of insulation from the end of the wire.
- 9. Insert the insulated grounding wire into the lug below the terminal block.
- 10. Insert stripped end of white wire into the center lug. Secure the clampingscrew.
- 11. Insert stripped end of red wire into the left lug. Secure clamping screw.
- 12. Insert black wire into the right lug. Secure clamping screw. Tighten each clamping screw with the appropriate torque (see table).
- Table 3: Appropriate Torque Levels for Aluminum or Copper Wire
- Three Wire Flexible Conduit Connection
- 1. Disconnect electrical power at the breaker box.
- 2. Remove the terminal block cover to expose the terminal block.
- 3. Remove the top nut, star washer, and round washer from each post.
- 4. Place one terminal lug (packaged with this manual) on each post. Replace the star washer and round washer and secure with 20 inch pounds of torque.
- 5. Strip 3/8 (9.53 mm) inches of insulation from the end of each wire.
- 6. Insert stripped end of white wire into the center lug on top of the ground strap. Secure the clamping screw. .
- 7. Insert stripped end of red wire into the left lug. Secure clamping screw.
- 8. Insert stripped end of black wire into the right lug. Secure clamping screw.
- 9. Tighten each clamping screw with the appropriate torque (See table below).
- Table 4: Appropriate Torque Levels for Aluminum or Copper Wire
- Four Wire Flexible Conduit Connection
- Complete the installation
- Adjust Levelling Legs
- 1. Line up range in front of opening.
- 2. Measure back left corner of opening from floor to top of countertop.
- 3. Measure back left corner of range to bottom of cooktop trim. Use a wrench to adjust leveling leg until this height is the same as the corner dimension.
- 4. Repeat in right back corner.
- 5. Adjust front leveling legs so that the bottom of the cooktop trim is º" higher than the corresponding countertop surface.
- Slide Range into Opening
- Check Back of Range for Proper Installation
- 1. When properly installed, the cooktop trim around the back of the range will rest lightly on the countertop.
- 2. There should not be any gap between the countertop and the trim; however, the weight of the range must not rest on the counte...
- 3. If the back legs are not resting solidly on the floor or the left leg is not under the anti-tip bracket, slide range out, adjust legs and slide back in.
- Adjust Front of Range for Proper Installation
- Adjust Levelling Legs
- Test the Installation
- Before Calling Service
- INSTRUCTIONS DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS
- Avant de commencer
- Outils et pièces nécessaires
- Pièces comprises
- Généralités
- Préparation
- Exigences électriques
- Exigences pour l’armoire
- Exigences de plan de travail
- Exigences de fixation
- 1. Ajuster la hauteur de la cuisinière et mettre de niveau en tournant les pieds réglables au bas de la cuisinière à l'aide d'une clé 1 ¹ po.
- 2. Mesurer pour placer le dispositif. Voir figure 5: Dispositif anti bascule.
- 3. Fixer avec 2 vis appropriées pour la surface d'installation (ex. : pour plancher en bois, utiliser des vis à bois, pour le ciment, utiliser des ancres et des vis). .
- Recommandation de ventilation
- Marche à suivre d'installation
- Apposer du ruban mousse
- Garniture de dosseret
- Connexion électrique - cordon de cuisinière
- Installation du réducteur de tension
- Connexion du cordon à 4 fils (méthode recommandée)
- 1. Débrancher l’alimentation électrique au disjoncteur.
- 2. Enlever le couvercle du bloc de bornes pour exposer le bloc de borne..
- 3. Enlever l’écrou supérieur, rondelle étoile et rondelle ronde de chaque tige.
- 4. Enlever la vis au bas de l’extrémité du conducteur de terre.
- 5. Enlever le conducteur de terre de la tige centrale, tourner afin que l’extrémité large soit au haut et fixer l’extrémité larg...
- 6. Fixer le fil rouge, rondelle ronde, rondelle étoile et écrou DANS CET ORDRE sur la tige gauche.
- 7. Fixer le fil blanc, rondelle ronde, rondelle étoile et écrou DANS CET ORDRE sur la tige centrale.
- 8. Fixer le fil noir, rondelle ronde, rondelle étoile et écrou DANS CET ORDRE sur la tige droite..
- 9. Serrer toutes les connexions adéquatement et remettre le couvercle du bloc de bornes.
- 10. Bien fixer le réducteur de tension (voir rubrique précédente).
- Connexion de cuisinière à 3 fils
- 1. Débrancher l’alimentation électrique au disjoncteur.
- 2. Enlever le couvercle du bloc de bornes pour exposer le bloc de borne.
- 3. Enlever l’écrou supérieur, rondelle étoile et rondelle ronde de chaque tige.
- 4. Fixer le fil blanc, rondelle ronde, rondelle étoile et écrou DANS CET ORDRE sur le dessus du conducteur de terre sur la tige centrale
- 5. Fixer le fil rouge, rondelle ronde, rondelle étoile et écrou DANS CET ORDRE sur la tige gauche
- 6. Fixer le fil noir, rondelle ronde, rondelle étoile et écrou DANS CET ORDRE sur la tige droite.
- 7. Serrer toutes les connexions adéquatement et remettre le couvercle du bloc de bornes..
- 8. Bien fixer le réducteur de tension Voir “Installation du réducteur de tension” à la page 8 pour plus de détails.
- Connexion électrique - conduit flexible
- Connexion de conduit flexible à 4 fils
- 1. Débrancher l’alimentation électrique au disjoncteur.
- 2. Enlever le couvercle du bloc de bornes pour exposer le bloc de borne.
- 3. Enlever l’écrou supérieur, rondelle étoile et rondelle ronde de chaque tige.
- 4. Enlever la vis de l’extrémité inférieure du conducteur de terre.
- 5. Enlever le bloc de bornes de la tige centrale. Jeter.
- 6. Fixer une cosse (fournie avec ce guide) par le trou sous le bloc de bornes avec la vis de mise à la terre.
- 7. Placer une cosse (fournie avec ce guide) sur chaque tige. Remettre la rondelle étoile et la rondelle ronde et fixer avec une force de 20 po/lb.
- 8. Dégainer 3/8 po (9,53 mm) d’isolant de l’extrémité du fil..
- 9. Insérer le fil de mise à la terre isolé sur la cosse sous le bloc de bornes.
- 10. Insérer l'extrémité dénudée du fil de mise à la terre blanc isolé dans la cosse centrale. Fixer avec une vis à pince..
- 11. Insérer l'extrémité dénudée du fil rouge dans la cosse gauche. Fixer avec la vis à pince.
- 12. Insérer le fil noir dans la cosse droite. Fixer avec la vis à pince. Serrer chaque vis à pince avec une force appropriée (voir tableau).
- Tableau 3: Niveau de force approprié pour fil aluminium ou cuivre
- Connexion de conduit flexible à 3 fils
- 1. Débrancher l’alimentation électrique au disjoncteur.
- 2. Enlever le couvercle du bloc de bornes pour exposer le bloc de borne.
- 3. Enlever l’écrou supérieur, rondelle étoile et rondelle ronde de chaque tige.
- 4. Placer une cosse (fournie avec ce guide) sur chaque tige. Remettre la rondelle étoile et la rondelle ronde et fixer avec une force de 20 po/lb.
- 5. Dégainer 3/8 po (9,53 mm) d’isolant de l’extrémité du fil..
- 6. Insérer l’extrémité dégainée du fil blanc dans la cosse centrale. Fixer avec une vis de serrage..
- 7. Insérer l’extrémité dégainée du fil rouge sur la cosse gauche. Fixer avec une vis de serrage.
- 8. Insérer l’extrémité dégainée du fil noir dans la cosse droite. Fixer avec une vis de serrage.
- 9. Serrer chaque vis de serrage avec une force appropriée (voir le tableau).
- Tableau 4: Niveau de force approprié pour fil aluminium ou cuivre
- Connexion de conduit flexible à 4 fils
- Compléter l'installation
- Régler le niveau des pieds
- 1. Aligner la cuisinière devant l'ouverture.
- 2. Mesurer le coin arrière gauche de l'ouverture depuis le plancher au haut du plan de travail.
- 3. Mesurer le coin arrière gauche de la cuisinière au bas de la garniture de surface de travail. Utiliser une clé pour régler le niveau du pied jusqu'à ce que cette hauteur soit la même que celle du coin. .
- 4. Répéter avec le coin arrière droit.
- 5. Régler les pieds niveleurs avant afin que le bas de la garniture de surface de cuisson soit º po plus haut que la surface du plan de travail correspondante.
- Glisser la cuisinière en place
- 1. Brancher le cordon d'alimentation.
- 2. Humidifier le plan de travail et le ruban mousse avec de l'eau savonneuse. .
- 3. Faire glisser la cuisinière dans l'ouverture en faisant attention à ne pas endommager le plan de travail, plancher ou le devant du tiroir de la cuisinière. Ne pas appliquer de pression à la surface de cuisson au moment de mettre en place.
- Vérifier le dos de la cuisinière pour une installation adéquate
- 1. Lorsque bien installée, la garniture de surface de cuisson autour du dos de la cuisinière repose légèrement sur le plan de travail.
- 2. Il ne devrait pas y avoir d'espace entre le plan de travail et la garniture ; toutefois, le poids de la cuisinière ne doit pa...
- 3. S les pieds arrière ne sont pas solidement au sol ou que le pied gauche n'est pas sous le dispositif anti bascule, sortir la cuisinière, régler les pieds et remettre en place.
- Régler le devant de la cuisinière pour une installation adéquate
- Régler le niveau des pieds
- Vérifier l'installation
- Avant d'effectuer un appel de service
- Instrucciones Importantes de Seguridad LEA Y GUARDE ESTAS INSTRUCCIONES
- Antes de comenzar
- Herramientas y partes que se necesitan
- Partes incluidas
- Información general
- Preparación
- Requerimientos eléctricos
- Requerimientos para los gabinetes
- Requerimientos para cubiertas
- Requerimientos de montaje
- 1. Ajuste la altura de la estufa y nivélela girando las patas ajustables en la parte inferior de la estufa, usando una llave de 1-1/4".
- 2. Tome medidas para localizar la posición del soporte como se indica en Vea Figura 5: Soporte antivolcadura.
- 3. Fije el soporte con 2 tornillos apropiados para la superficie de montaje (i.e., para un piso de madera use tornillos para madera, para un piso de concreto use anclajes y tornillos para concreto).
- Recomendaciones de ventilación
- Procedimiento de Instalación
- Aplicar cinta de espuma
- Conexión eléctrica - Cable de la estufa
- Instalar el prensacables
- Conexión del cable con cuatro hilos (método recomendado)
- 1. Desconecte la corriente eléctrica en la caja del cortacircuito.
- 2. Quite la tapa del bloque de terminales para exponer el bloque de terminales
- 3. Quite la tuerca superior, la arandela de estrella y la arandela redonda de cada poste.
- 4. Quite el tornillo del extremo inferior de la tira de conexión a tierra.
- 5. Quite la tira de conexión a tierra del poste central, gire de modo que el extremo ancho quede arriba y fije el extremo ancho ...
- 6. Fije el cable rojo, la arandela redonda, la arandela de estrella y la tuerca EN ESTE ORDEN al poste izquierdo.
- 7. Fije el cable blanco, la arandela redonda, la arandela de estrella y la tuerca EN ESTE ORDEN al poste central.
- 8. Fije el cable negro, la arandela redonda, la arandela de estrella y la tuerca EN ESTE ORDEN al poste derecho.
- 9. Apriete todas las conexiones bien y reemplace la tapa del bloque de terminales.
- 10. Fije el prensacables correctamente (vea la sección anterior).
- Conexión del cable con tres hilos
- 1. Desconecte la corriente eléctrica en la caja del cortacircuito.
- 2. Quite la tapa del bloque de terminales para exponer el bloque de terminales.
- 3. Quite la tuerca superior, arandela de estrella y arandela redonda de cada poste.
- 4. Fije el cable blanco, la arandela redonda, la arandela de estrella y la tuerca EN ESTE ORDEN en la parte superior de la tira a tierra sobre el poste central.
- 5. Fije el cable rojo, la arandela redonda, la arandela de estrella y la tuerca EN ESTE ORDEN al poste izquierdo.
- 6. Fije el cable negro, la arandela redonda, la arandela de estrella y la tuerca EN ESTE ORDEN al poste derecho.
- 7. Apriete todas las conexiones bien y reemplace la tapa del bloque de terminales.
- 8. Fije el prensacables correctamente. Vea ‘Instalar el prensacables” en página 8 para màs detalles.
- Conexión eléctrica - conducto flexible
- Conexión con conducto flexible de cuatro hilos
- 1. Desconecte la corriente eléctrica en la caja del cortacircuito.
- 2. Quite la tapa del bloque de terminales para exponer el bloque de terminales.
- 3. Quite la tuerca superior, arandela de estrella y arandela redonda de cada poste.
- 4. Quite el tornillo del extremo inferior de la tira de tierra.
- 5. Quite la tira del poste central. Deséchela.
- 6. Fije una terminal de orejeta (incluida con este manual) a través del agujero abajo del bloque de terminales con el tornillo de tierra.
- 7. Coloque una terminal de orejeta (incluida con este manual) en cada poste. Reemplace la arandela de estrella y la arandela redonda y fíjelos con un torque de 20 pulgadas-libra.
- 8. Pele 3/8 pulg. (9.53 mm) del aislamiento de cada extremo del cable.
- 9. Inserte el cable de tierra aislado en la terminal de orejeta abajo del bloque de terminales.
- 10. Inserte el extremo pelado del cable blanco en la terminal central. Fije el tornillo de apriete.
- 11. Inserte el extremo pelado del cable rojo en la terminal izquierda. Fije el tornillo de apriete.
- 12. Inserte el extremo del cable negro en la terminal derecha. Fije el tornillo de apriete. Apriete cada tornillo de apriete con el torque apropiado. (Vea la tabla).
- 13. Fije el conducto flexible correctamente en el panel botador de la estufa y en la caja de conexiones. El cableado está ahora terminado.
- Tabla 3: Niveles correctos de torque para cable de aluminio o cobre
- Conexión con conducto flexible de tres hilos
- 1. Desconecte la corriente eléctrica en la caja del cortacircuito.
- 2. Quite la tapa del bloque de terminales para exponer el bloque de terminales.
- 3. Quite la tuerca superior, arandela de estrella y arandela redonda de cada poste.
- 4. Coloque una terminal de orejeta (incluida con este manual) en cada poste. Reemplace la arandela de estrella y la arandela redonda y fíjelos con un torque de 20 pulgadas-libra.
- 5. Pele 3/8 pulg. (9.53 mm) del aislamiento de cada extremo del cable..
- 6. Inserte el extremo pelado del cable blanco en la terminal central encima de la tira de conexión a tierra. Fije el tornillo de apriete..
- 7. Inserte el extremo pelado del cable rojo en la terminal izquierda. Fije el tornillo de apriete.
- 8. Inserte el extremo del cable negro en la terminal derecha. Fije el tornillo de apriete.
- 9. Apriete cada tornillo de apriete con el torque apropiado (Vea la tabla abajo).
- Tabla 4: Niveles correctos de torque para cable de aluminio o cobre
- Conexión con conducto flexible de cuatro hilos
- Terminar la instalación
- Ajustar las patas de nivelación
- 1. Alinee la estufa enfrente de la abertura.
- 2. Mida la esquina trasera izquierda de la abertura desde el piso a la parte superior de la cubierta.
- 3. Mida la esquina trasera izquierda de la estufa al fondo de la moldura de la parrilla. Use una llave para ajustar la pata de nivelación hasta que la altura esté igual que la dimensión de la esquina.
- 4. Haga lo mismo en la esquina trasera derecha.
- 5. Ajuste las patas delanteras de nivelación de modo que el fondo de la moldura de la parrilla quede º" (13 mm) más alta que la superficie correspondiente de la cubierta.
- Deslizar la estufa a la abertura
- Revisar la parte trasera de la estufa para una instalación correcta
- 1. Cuando quede instalado correctamente, la moldura de la parrilla alrededor de la parte trasera de la estufa descansará ligeramente sobre la cubierta.
- 2. No debe haber ningún hueco entre la cubierta y la moldura; sin embargo, el peso de la estufa no debe descansar sobre la cubie...
- 3. Cuando las patas traseras no descansen bien en el piso o la pata izquierda no quede debajo del soporte antivolcadura, saque la estufa, ajuste las patas y vuelva a deslizarla en su lugar.
- Ajustar el frente de la estufa para una instalación correcta
- Ajustar las patas de nivelación
- Probar la instalación
- Antes de llamar al servicio
