Français 15
5. Dégainer 3/8 po (9,53 mm) d’isolant de l’extrémité du fil..
6. Insérer l’extrémité dégainée du fil blanc dans la cosse centrale. Fixer avec
une vis de serrage..
7. Insérer l’extrémité dégainée du fil rouge sur la cosse gauche. Fixer avec une
vis de serrage.
8. Insérer l’extrémité dégainée du fil noir dans la cosse droite. Fixer avec une vis
de serrage.
9. Serrer chaque vis de serrage avec une force appropriée (voir le tableau).
10. Fixer adéquatement le conduit flexible au trou à estamper en angle et à la
boîte de jonction, côté alimentation. Le câblage est complété.
Remarque : NE PAS brancher l’appareil à ce moment.

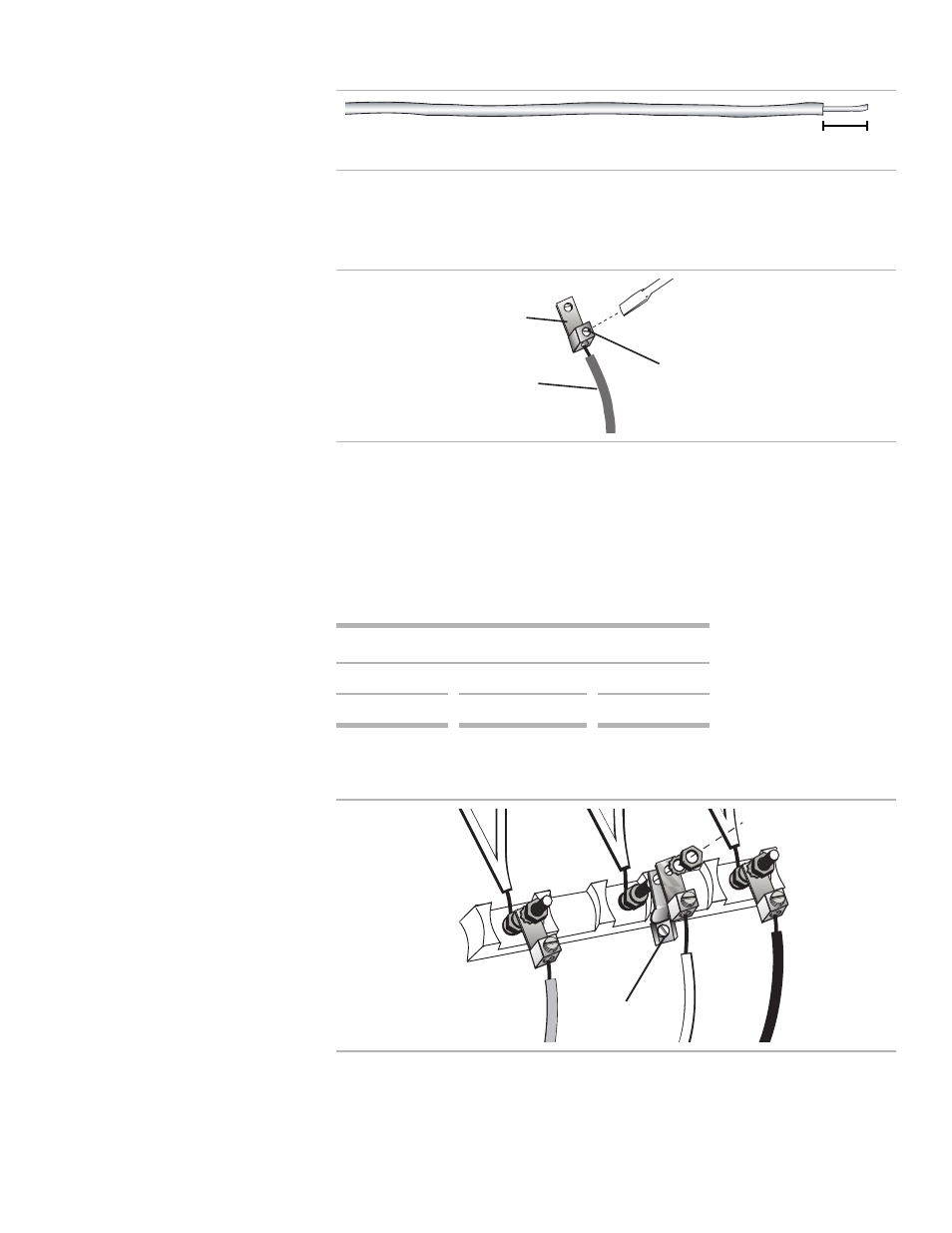

Figure 20: Dégainer le fil
Figure 21: Fixer le fil à la cosse
Tableau 4: Niveau de force approprié pour fil aluminium ou cuivre
Calibre Force (po/lb Force (Nm
6 35 3,95
8 25 2,82
Figure 22: Conduit flexible à 3 fil compléte
3/8 po (9,53 mm)
Cosse
Vis de serrage
fil
Vis de mise
à la terre verte
