10. Inserte el extremo pelado del cable blanco en la terminal central. Fije el tor-
nillo de apriete.
11. Inserte el extremo pelado del cable rojo en la terminal izquierda. Fije el tornillo
de apriete.
12. Inserte el extremo del cable negro en la terminal derecha. Fije el tornillo de
apriete. Apriete cada tornillo de apriete con el torque apropiado. (Vea la
tabla).
13. Fije el conducto flexible correctamente en el panel botador de la estufa
y en la caja de conexiones. El cableado está ahora terminado.
Nota: NO enchufe la estufa en este momento.
Conexión con conducto flexible de
tres hilos
La conexión de cuatro hilos es el método preferido, pero donde los códigos
locales permiten la puesta a tierra a través del neutral y/o donde la conversión a
cuatro hilos es algo poco práctico, se puede conectar la unidad a la fuente de ali-
mentación vía una conexión de tres hilos.
1. Desconecte la corriente eléctrica en la caja del cortacircuito.

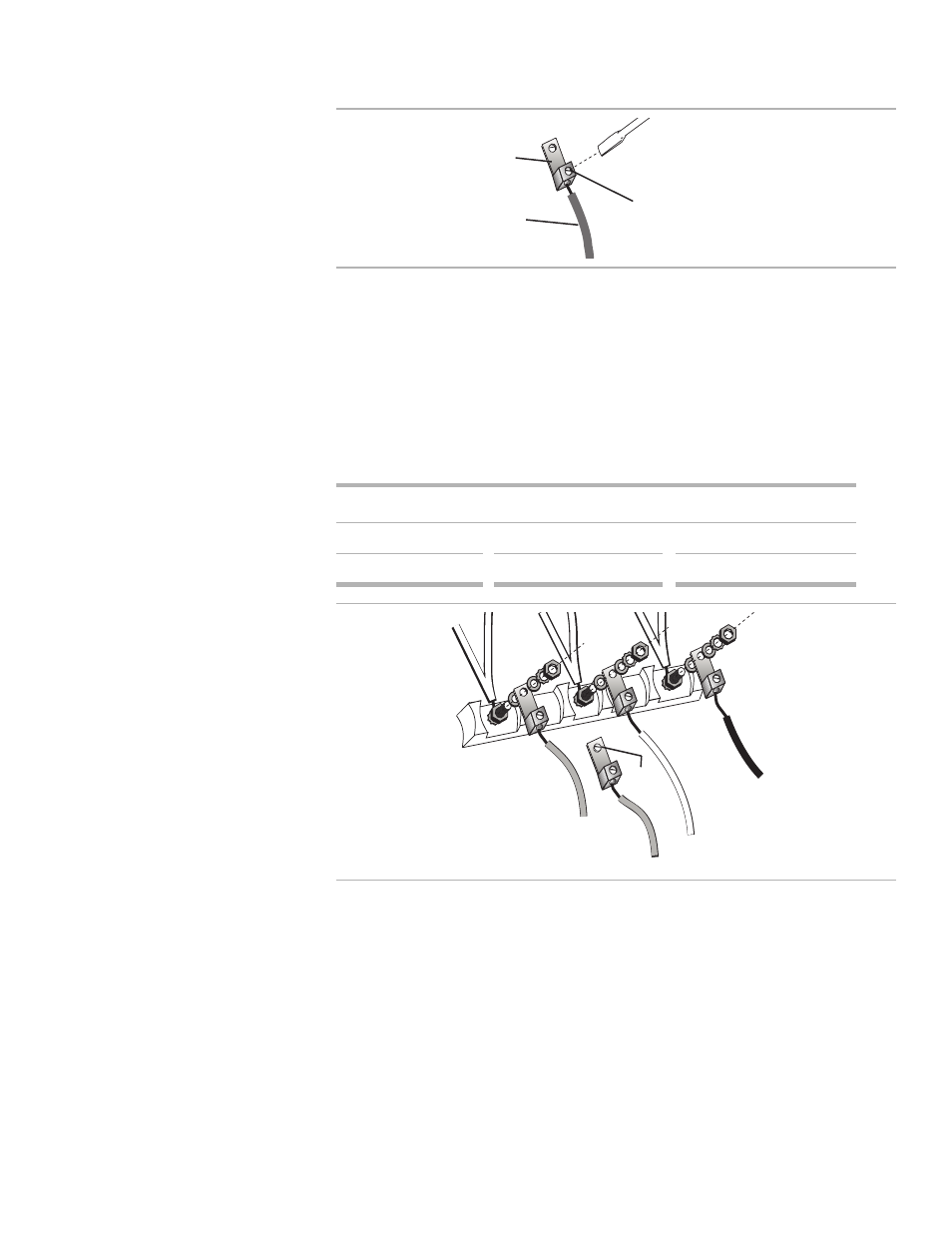

Figura 17: Fijar el cable a la terminal
Tabla 3: Niveles correctos de torque para cable de aluminio o cobre
Calibre Torque (pulg./lbs.) Torque (Nm)
6 35 3.95
8 25 2.82
Figura 18: Conexión terminada del conducto flexible de 4 hilos
terminal
tornillo de apriete
cable
red wire
white wire
green
ground
screw
black wire
green ground wire
