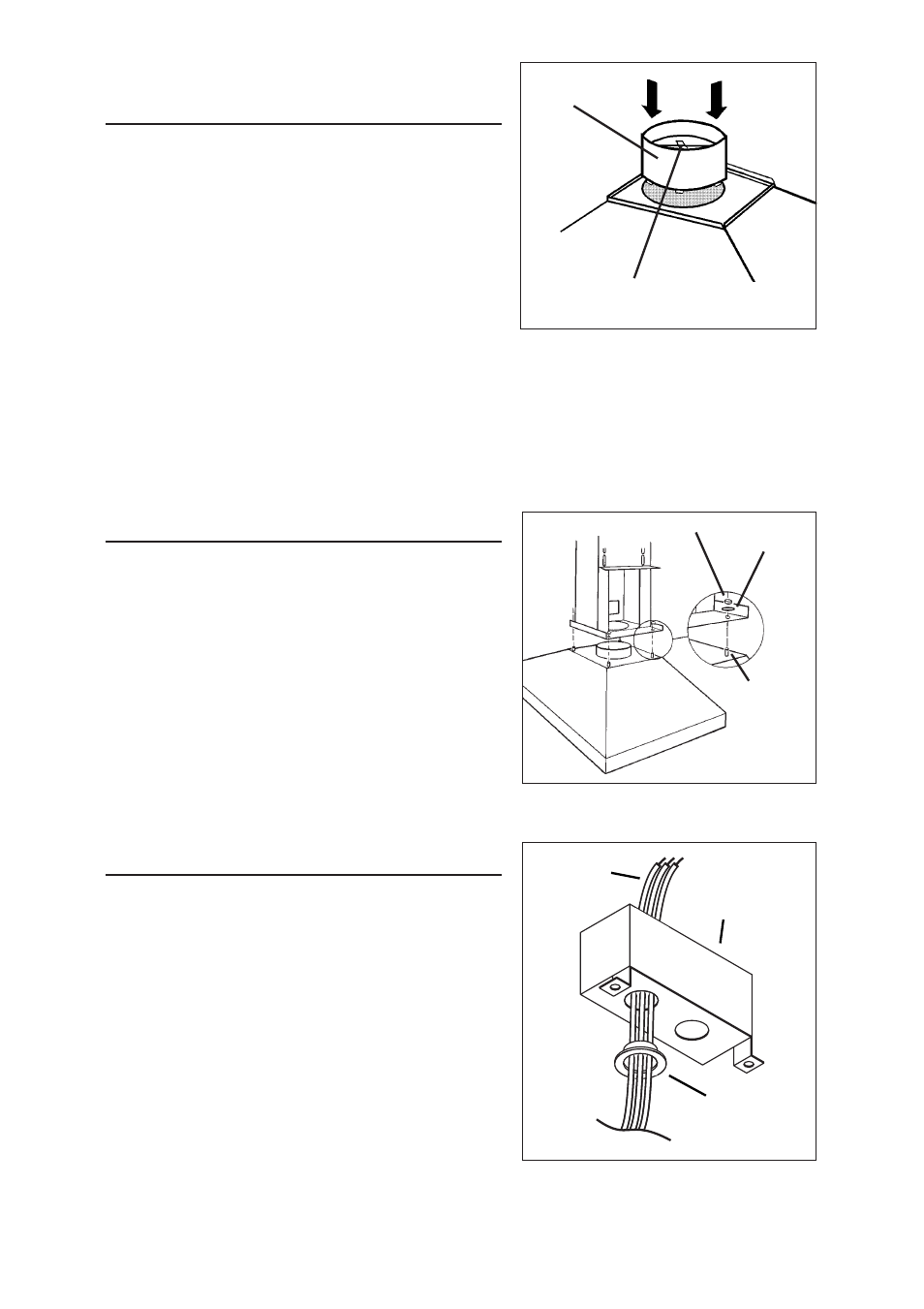

INSTALLATION DU RACCORD
DE CONDUIT
Installation sans conduit seulement.
1. Enlevez et jetez les ailes du clapet à
l'intérieur du raccord de conduit.
Installation avec ou sans conduit.
2. Installez le raccord de conduit dans
l’ouverture ronde au sommet de la hotte.
Enfoncez-le vers le bas pour l’engager
solidement en place.
Installation avec conduit seulement.
3. Enlever le ruban positionné sur le clapet.
4. Fixez un conduit de 15,2 cm (6 po) en métal
au raccord de conduit. Étanchéisez tous les
joints avec du ruban à conduit
RACCORD DE
CONDUIT
INSTALLATION DE LA HOTTE
1. Soulevez la hotte en place sous le châssis
de suspension. Les interrupteurs doivent se
trouver du côté marqué « AVANT/FRONT »
sur le châssis de suspension.
2. Fixez la hotte avec (4) rondelles et (4) écrous
hexagonaux.
CÂBLAGE
REMARQUE : LE CÂBLAGE ÉLECTRIQUE
DOIT ÊTRE EFFECTUÉ PAR UN PERSON-
NEL QUALIFIÉ EN RESPECTANT LA
RÉGLEMENTATION EN VIGUEUR,
NOTAMMENT LES CODES ET NORMES DE
LA CONSTRUCTION AYANT TRAIT À LA
RÉSISTANCE AU FEU. CETTE HOTTE DE
CUISINE DOIT ÊTRE CORRECTEMENT MISE
À LA TERRE. COUPEZ LE COURANT AU
PANNEAU D’ALIMENTATION ÉLECTRIQUE
AVANT D’EFFECTUER LE CÂBLAGE DE LA
HOTTE.
1. Enlevez une rondelle défonçable au fond
de la boîte et une autre sur le côté.
2. Installez le manchon de plastique dans
l’ouverture du fond. Conduisez les fils blanc
CÂBLAGE
BOÎTIER DE
CÂBLAGE
MANCHON
BOULON
ECROU RONDELLES
6.4 MM
ENLEVER LE
RUBAN
