- 18 -

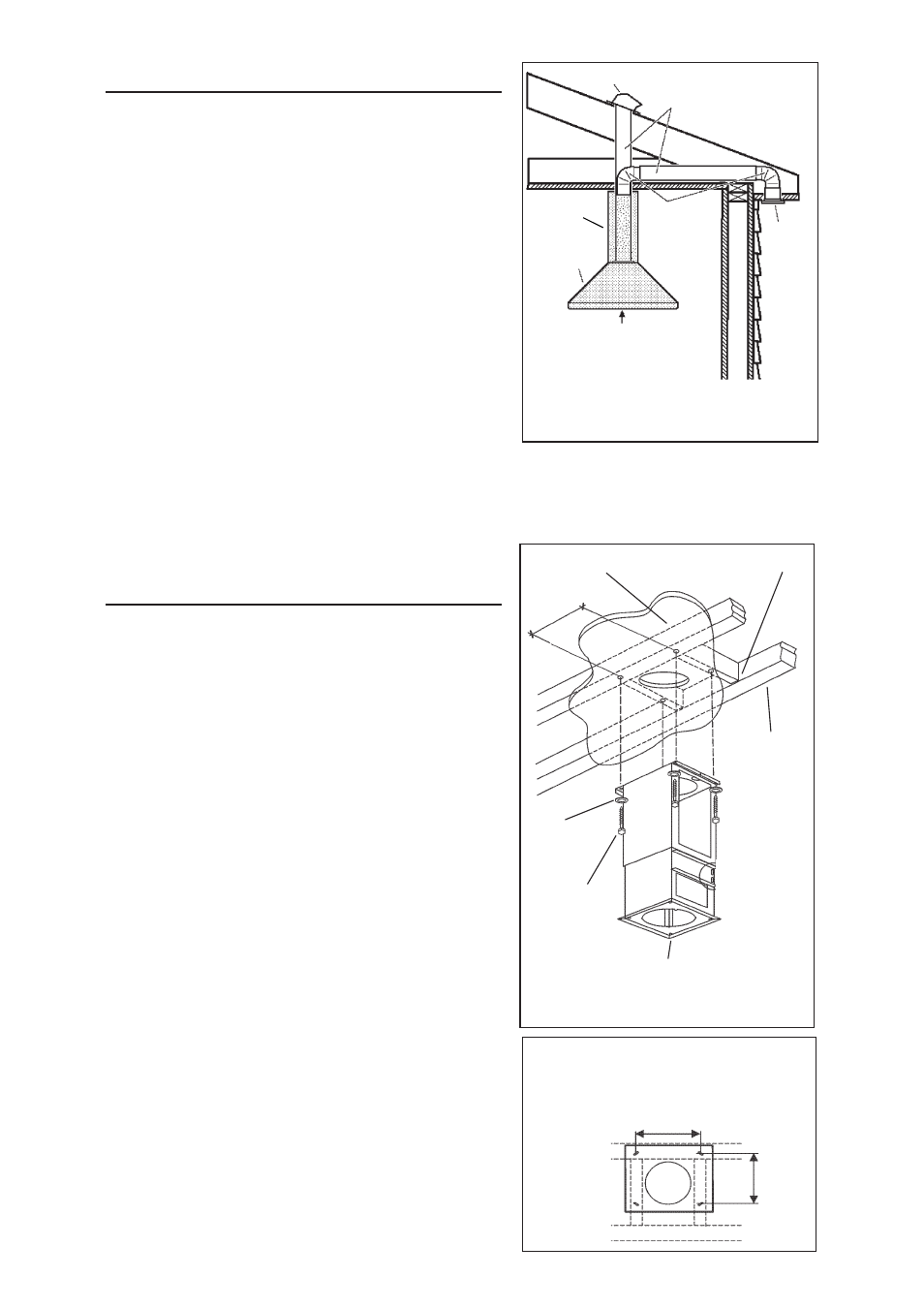

POSE DU CONDUIT
Installation avec conduit seulement.
REMARQUE : Pour réduire les risques
d'incendie, utilisez seulement des conduits
en métal.
1. Planifiez la pose du conduit en déterminant
son tracé entre la hotte et l'extérieur de la
maison.
2. Un tracé droit et court permet à la hotte d'être
plus efficace.
3. Des conduits longs, des coudes et des tran-
sitions réduisent son efficacité. N'en utilisez
que le moins possible.
4. Installez le chapeau mural ou de toit.
Connectez un conduit rond en métal de
15,2 cm (6 po) au chapeau en progressant
vers la hotte. Scellez les joints avec du ruban
à conduit à chaque section.
INSTALLATION DU SYSTÈME
DE SUSPENSION
1. À l’emplacement choisi pour la hotte,
installez des entretoises de 2 X 4 entre les
solives du plafond selon les dimensions
illustrées.
2. Finissez la surface du plafond. Marquez la
position des solives et des entretoises.
CHAPEAU DE TOIT
CONDUIT ROND
DE 15,2 CM (6 PO)
ÉVENT
D’AVANT-
TOIT
HOTTE
61 À 76 CM (24 À 30 PO)
AU-DESSUS DE LA
SURFACE DE CUISSON
(Pour les restrictions
s’appliquant au montage,
voir la section « Réglage de
la hauteur du châssis de
suspension ».)
COUDE ROND
DE 15,2 CM
(6 PO)
CONDUIT
DÉCORATIF
D E
CHEMINÉE
17,8 CM
(7 PO)
VUE DE DESSUS DU
CHÂSSIS DE SUSPENSION
17,8 CM
(7 PO)
17,8 CM
(7 PO)
CLOISON SÈCHE
VIS DE
MONTAGE
6x70mm
RONDELLES
6.4mm
SOLIVES
ENTRETOISE
CHÂSSIS DE
SUSPENSION
