- 20 -

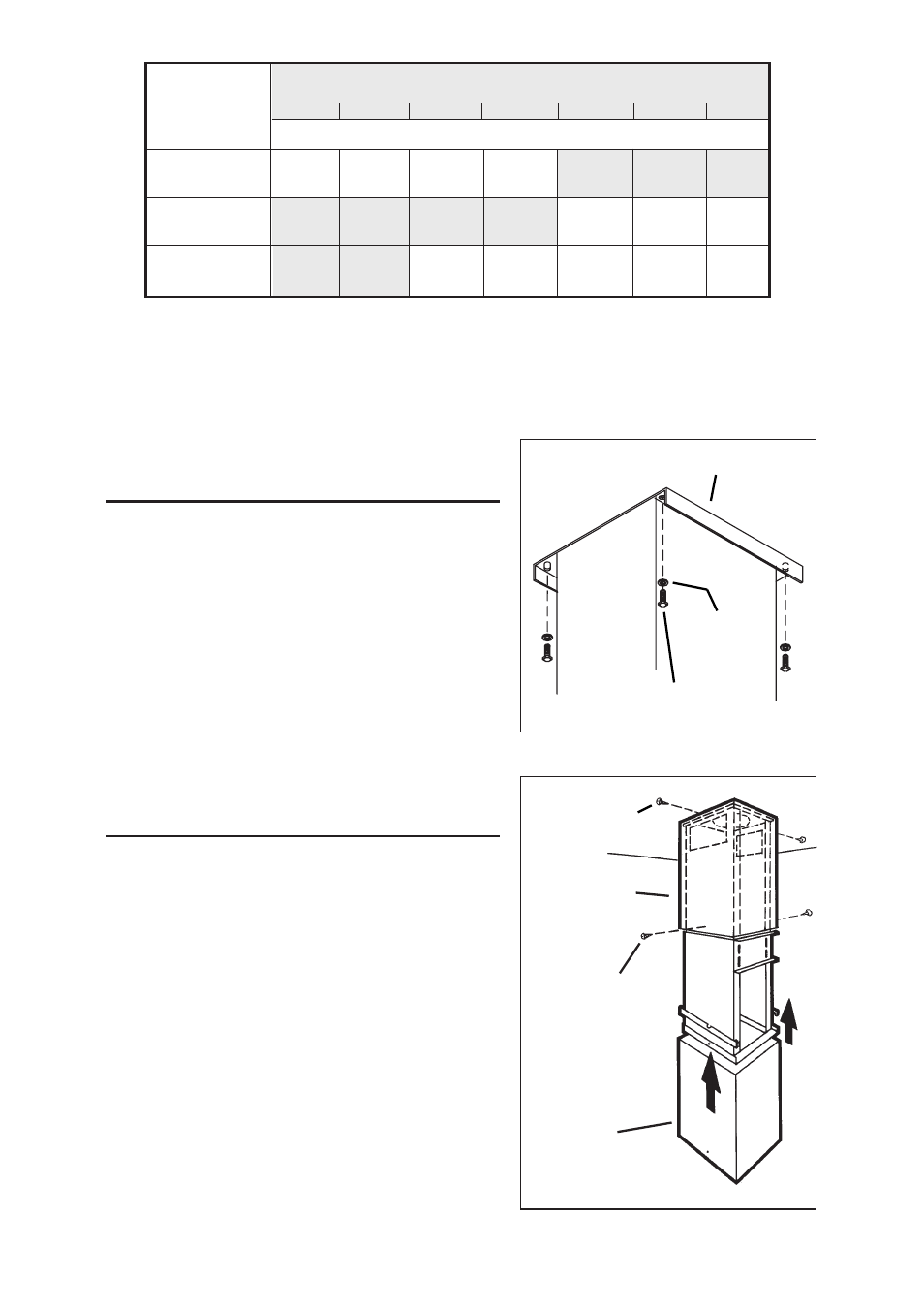

INSERTION DU CHÂSSIS DE
SUSPENSION
1. Fixez l’ensemble du châssis de suspension
au plafond avec (4) rondelles et (4) vis de
montage de 6 x 70 mm. Assurez-vous que
la flèche « HAUT/UP » pointe vers le
plafond. Le côté marqué « AVANT/FRONT »
doit être aligné avec le panneau de
commande de la hotte.
CHÂSSIS DE SUSPENSION SUPÉRIEUR
RONDELLES
VIS DE MONTAGE DE
6 X 70 MM
INSTALLATION DE LA
CHEMINÉE DÉCORATIVE
REMARQUE : POUR LES PIÈCES DONT LE
PLAFOND EST À 305 CM (10 PIEDS),
PROCUREZ-VOUS LA RALLONGE DE
CHEMINÉE MODÈLE FEXTIS23. UTILISEZ LA
SECTION SUPÉRIEURE DE CHEMINÉE
FOURNIE AVEC LA RALLONGE DE
CHEMINÉE.
1. Soulevez la section supérieure de la
cheminée décorative en place sur le châssis
de suspension. Fixez cette section de
cheminée au châssis de suspension avec
(2) vis de 3,9 x 9,5 mm.
2. Glissez la section inférieure de la cheminée
par-dessus la section du haut. Maintenez
temporairement la cheminée soulevée (au
moyen de 2 vis 3.9x9.5mm) jusqu’à ce que
la hotte soit installée et ses connexions
électriques terminées.
CHEMINÉE
DÉCORATIVE
SUPÉRIEURE
CHEMINÉE
DÉCORATIVE
INFÉRIEURE
VIS DE
3,9 X 9,5 MM
4. Réassemblez les parties supérieure et inférieure du châssis avec les (4) vis à
métal et les rondelles.
HAUTEUR DU
PLAFOND
244 CM (8 PI)
274 CM (9 PI)
DISTANCE DE PLUS DE 90 CM (36 PO) AU-DESSUS
DE LA SURFACE DE CUISSON
24 PO 25 PO 26 PO 27 PO 28 PO 29 PO 30 PO
LONGUEUR DU CHÂSSIS DE SUSPENSION
25-3/8
PO
24-3/8
PO
23-3/8
PO
22-3/8
PO
305 CM (10 PI)
AVEC FEXTIS23
33-3/8
PO
32-3/8
PO
31-3/8
PO
47-3/8
PO
46-3/8
PO
45-3/8
PO
44-3/8
PO
43-3/8
PO
VIS
PROVISOIRES
