Pivote Superior de la Puerta
55

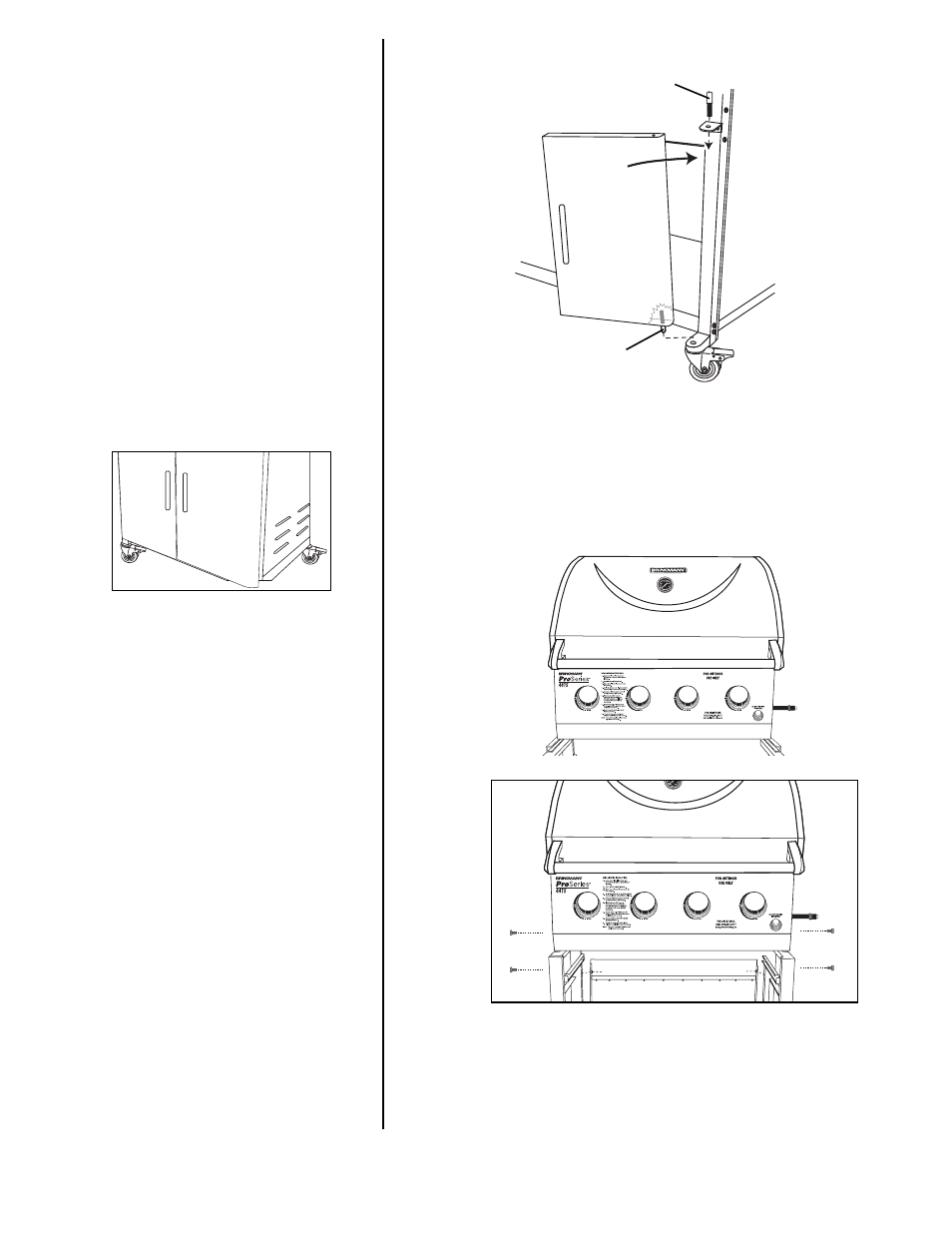

Paso 7
Atornille un pivote inferior al orificio
inferior de la puerta derecha.
Luego, coloque el pivote inferior de
la puerta en el orificio del panel
derecho del carrito. Alinee la parte
superior de la puerta con el orificio
en la bisagra superior e inserte el
pivote superior de la puerta, apriete
muy bien. Repita lo mismo para la
otra puerta.
Nota: Al realizar el Paso 8, levante
la parrilla sujetando los
paneles frontal y trasero
para no lesionarse las
manos y dedos.
Paso 8
Con la ayuda de un amigo, coloque
el cuerpo de la parrilla ensamblado
sobre el marco ensamblado del
carrito. El cuerpo de la parrilla
descansará sobre la parte superior
inclinada de los soportes verticales.
Alinee los orificios para los pernos
ubicados en el exterior del cuerpo
de la parrilla ensamblado. Fije con
cuatro pernos M6 X 15mm. Apriete
a este punto, completamente
cuatro pernos que sostienen el
panel trasero del paso 3 y los
cuatro pernos que sostienen el
soporte de la puerta del Paso 5.
Pivote Inferior de la Puerta
