INSTALACIÓN
INSTALACIÓN
Desempaque
Inspección al Momento de la Entrega
Luego de retirar la caja, inspeccione cuidadosamente el los
componentes del sistema de gestión de energía eléctrica de
energía automático para detectar cualquier daño que pudiera
haber ocurrido durante el traslado.
IMPORTANTE: Si en el momento de la entrega se detecta
alguna pérdida o daño, solicite a la persona o personas encargadas
de la entrega que dejen debida constancia en la nota de entrega y
que firmen debajo de la nota del consignador donde se informa
acerca de la pérdida o daño. Si la pérdida o el daño se detecta
después de la entrega, separe los materiales dañados y póngase en
contacto con el transportista para llevar a cabo los
procedimientos de reclamo. Las piezas perdidas o dañadas no
están garantizadas.
Contenido de la Caja
•
Sistema de gestión de energía eléctrica
• Manual de instalación y operario
• Conectores de cables (4)
• Terminales macho doble, hembra sencillo de 1/4” (2)
Pautas de Montaje
El sistema de gestión de energía eléctrica está encerrado en una
caja tipo 3R NEMA, que es adecuada para uso en interiores y a la
intemperie. Las directrices para el montaje de sistema de gestión
de energía eléctrica incluyen:
• Instale el sistema de gestión de energía eléctrica sobre una
estructura de soporte firme y resistente.
• El sistema de gestión de energía eléctrica se debe instalar con
conexiones mínimas de conduit de fo de hardware de NEMA
3R.
• Nivele la unidad si es necesario. Puede hacerlo colocando
arandelas entre el compartimiento del sistema de gestión de
energía eléctrica y la superficie de montaje.
• NUNCA instale el sistema de gestión de energía eléctrica en
un lugar en el cual pueda producirse el goteo de alguna
sustancia corrosiva en el compartimiento.
• Proteja permanentemente al sistema de gestión de energía
eléctrica contra humedad excesiva, polvo, suciedad, pelusas,
arenilla para construcción y vapores corrosivos.
La Figura 7 ilustra la instalación habitual del sistema de gestión de
energía eléctrica. Lo mejor es montarlo cerca del panel de
interruptores principales en el interior o en el exterior. Antes de
iniciar el proceso de instalación del sistema, analice los cambios y
sugerencias de diagramación con el propietario de la unidad.

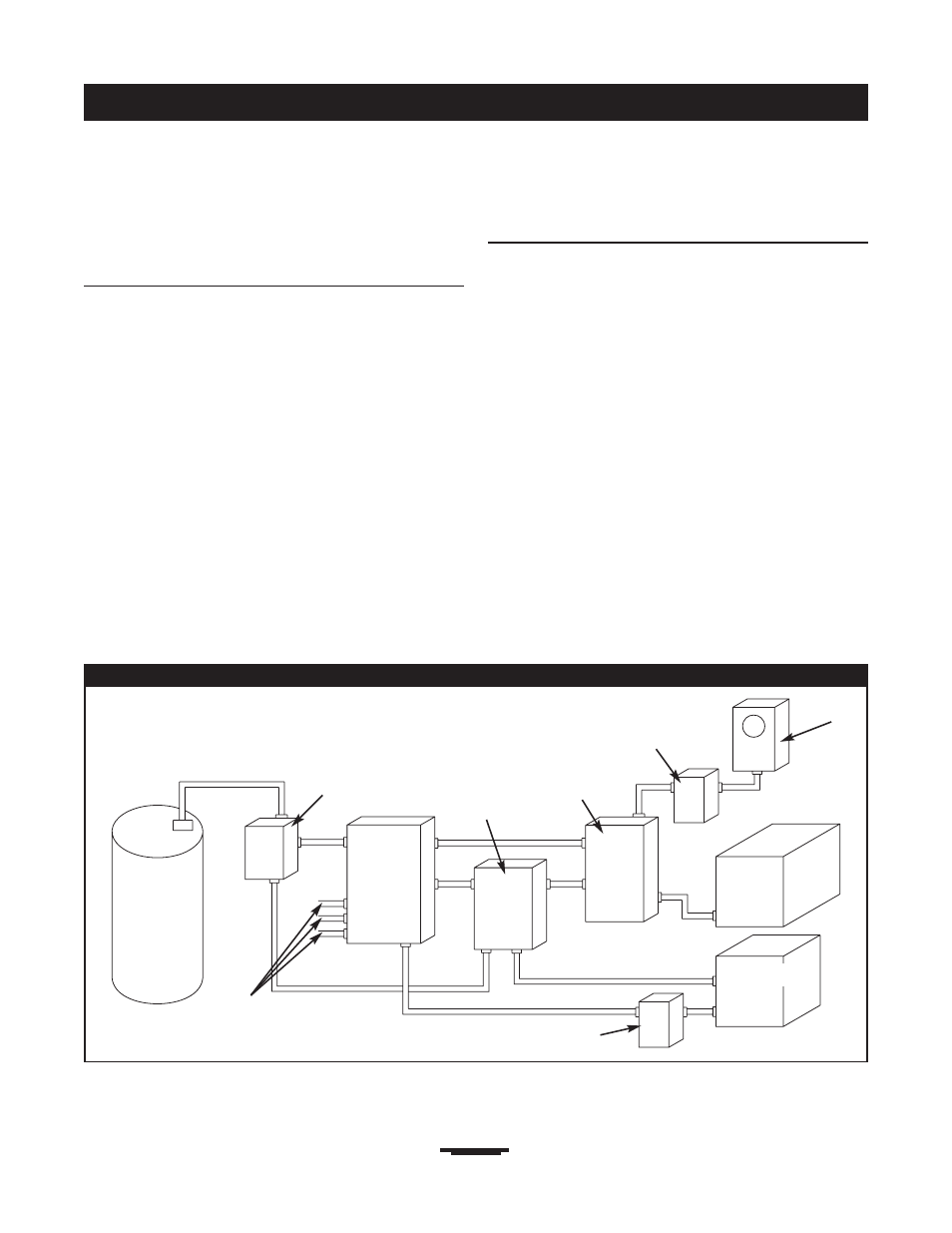

Figura 7 — Montaje Habitual de un Sistema de Gestión de Energía Eléctrica
Panel del
Disyuntor
Principal
Conmutador de
Transferencia
Calentador
de agua
Acondicionador
de aire
Contactor
Seccionador de servicio
Generador
Contador de
vatios hora
Circuitos
derivados
Seccionador
Sistema de Gestión
de Energía Eléctrica
