22
INSTALLATION
20. Répétez les étapes de 15 à 19 pour toutes les autres
priorités 240 V c.a., en utilisant les terminaux « CB/C1 » vers
« RLY/D2 ».
21. Resserrez tous les raccords/attaches au couple approprié.
Consultez la partie intérieure du boîtier du commutateur de
transfert au sujet des couples de serrage appropriés.
22. Dans le panneau de disjoncteur principal, placez les
disjoncteurs des charges choisies à ON (MARCHE).
IMPORTANT: Une fois que l’installation de la système de
gestion de l'alimentation est terminée, ouvrez l’alimentation à la
génératrice résidentielle auxiliaire et au commutateur de transfert.
Attendez une minute avant de positionner la génératrice à AUTO.
Configuration du système
Vous devez procéder aux étapes suivantes avant d’utiliser le
système:
• Placez l'interrupteur coulissant à 2 positions du module de
commande à la position NG ou LP (Figure 6), soit celle qui est
appropriée à la génératrice résidentielle auxiliaire.
• Placez l'interrupteur coulissant à 3 positions du module de
commande à la position qui correspond aux valeurs nominales
de la génératrice résidentielle auxiliaire (figure 6).

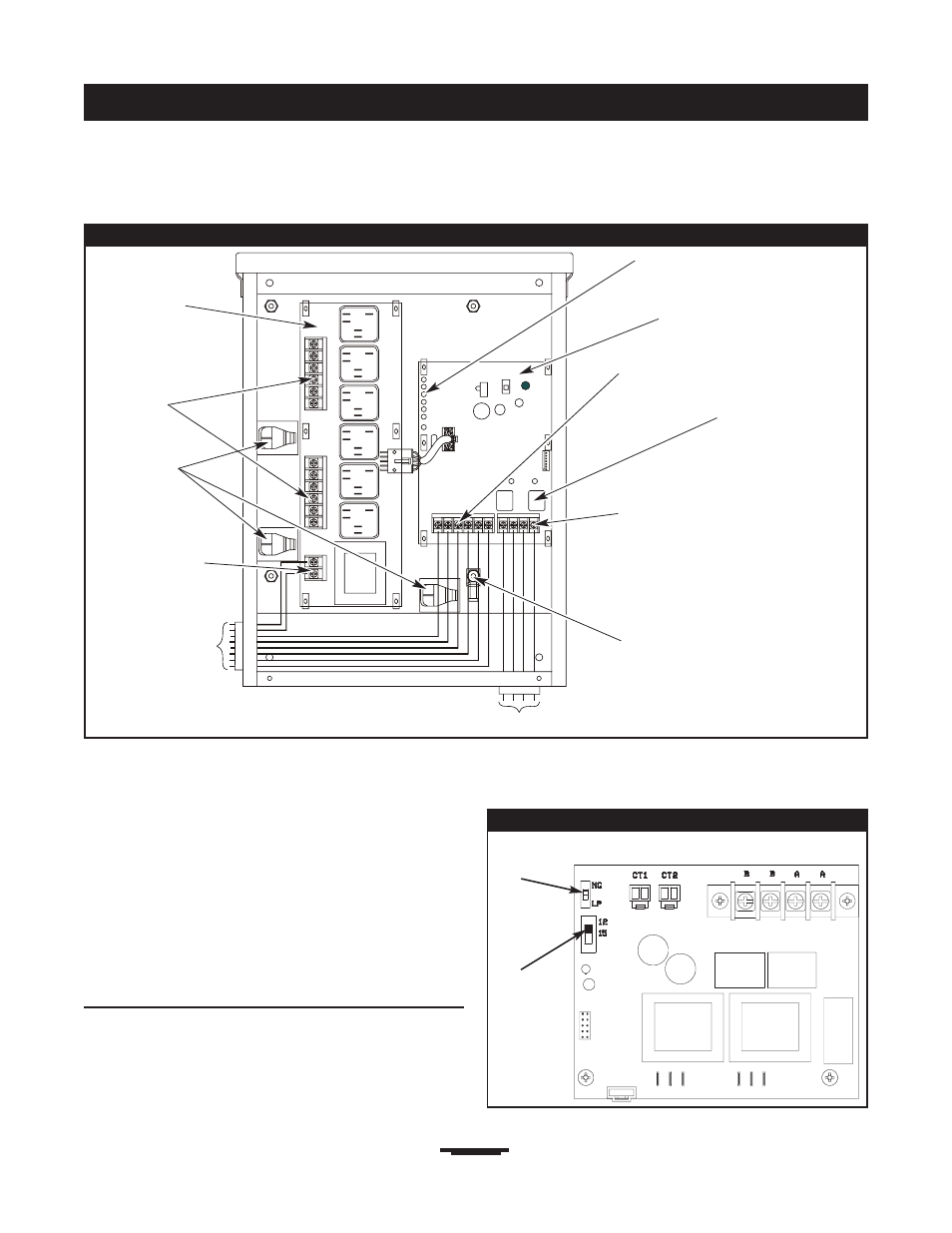

Figure 6 — Module de commande
Interrupteur
à 2 positions
Interrupteur
à 3 positions
Figure 5 — Schéma d'Installation Typique du Système de Gestion de l'Alimentation
Languette de
mise à la terre
Vers le commutateur
de transfert
Relais du climatiseur
Raccordement
des Charges
Module de
commande
Branchement de
la Génératrice
Raccords du
climatiseur
Goulottes
guide-fils
Carte de relais
Vers les climatiseurs
Raccords du commutateur
de transfert
DEL vert
