E11
INFORMACION DEL ACEITE Y DEL COMBUSTIBLE
Accesorio de corte
Varilla de cierre
Sentido
horario
Retén de la
cuchilla
Buje del eje
de salida

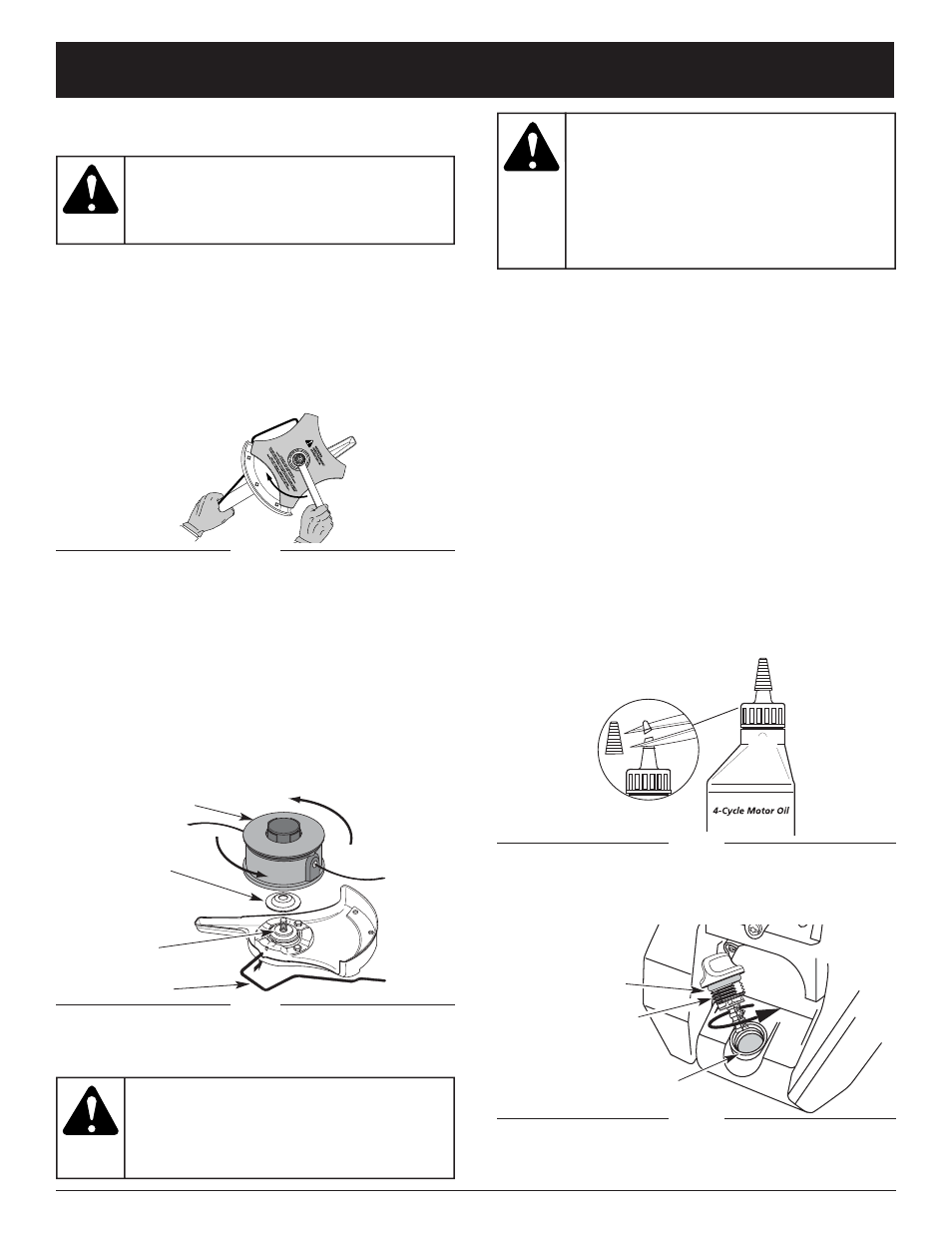

Fig. 15
REMOCIÓN DE LA CUCHILLA DE CORTE E
INSTALACIÓN DEL ACCESORIO DE CORTE
Remoción de la cuchilla de corte
1. Alinee el orificio del buje del eje con la ranura de la
varilla de cierre e inserte la varilla de cierre en el
orificio del buje (Fig. 8).
2. Sostenga la varilla de cierre en su lugar junto al brazo
de la unidad (Fig. 14).
3. Mientras sostiene la varilla de cierre, afloje la tuerca
de la cuchilla girándola en sentido horario con una
llave de casquillo o de boca cerrada de 5/8 de
pulgada (Fig. 14).
6. Saque la varilla de cierre.
7. Instale el protector accesorio de corte. Lea Remoción
e instalación del protector accesorio de corte.
Fig. 14
4. Saque la tuerca, el retén de la cuchilla y la cuchilla.
Guarde la tuerca y la cuchilla juntas en un lugar seguro
para su uso futuro. Guarde fuera del alcance de los niños.
Instalación del accesorio de corte
5. Alinee el orificio del buje del eje con la ranura de la
varilla de cierre e inserte la varilla de cierre en el
orificio del buje del eje (Fig. 8). Coloque el retén de la
cuchilla en el eje de salida con la superficie plana
contra el buje del eje de salida según se ilustra en la
Fig. 15. Enrosque el accesorio de corte en sentido
antihorario en el eje de salida. Ajuste bien.
NOTA: El retén de la cuchilla debe estar instalado en el
eje de salida en la posición ilustrada para que el
accesorio de corte funcione en forma correcta.
Para evitar
graves
lesiones personales, el protector accesorio
de corte DEBE estar instalado en todo
momento cuando use la unidad como
recortador de césped.
ADVERTENCIA:
Si la
cuchilla de
corte no está centrada, la unidad vibrará y la
cuchilla puede desprenderse y salir volando,
lo cual puede causar graves lesiones.
ADVERTENCIA:
TIPO DE ACEITE RECOMENDADO
El uso de un aceite del tipo y peso correctos en el cigüeñal
es extremadamente importante. Verifique el aceite antes
de cada uso y cambie el aceite con frecuencia. Si no usa
el aceite correcto, o utiliza aceite sucio, puede causar el
desgaste y falla prematuros del motor.
Use un aceite de buena calidad SAE 30 de API (American
Petroleum Institute) clase de servicio SG, SF, SH.
CARGA DE ACEITE EN EL CARTER DEL
CIGÜEÑAL: USO INICIAL
NOTA: Esta unidad se envía sin carga de aceite. A fin de
evitar el daño de la unidad, cargue aceite en el cárter
del cigüeñal antes de intentar arrancar la unidad.
Su unidad trae una botella de aceite SAE 30 SF, SG, SH
de 100 ml (3,4 onzas fluidas) (Fig. 16).
NOTA: Guarde la botella para medir la cantidad correcta
de aceite cuando deba cambiarlo en el futuro.
Lea Cambio de Aceite.
1. Desenrosque la tapa de la botella de aceite y retire el
sello de papel que cubre la apertura. Vuelva a colocar la
tapa. Corte la punta de la boquilla del embudo (Fig. 16).
2. Coloque la unidad sobre una superficie plana.
3. Saque el tapón de aceite/ varilla de medición del
cigüeñal (Fig. 17).
4. Vierta todo el contenido de la botella de aceite en el
cigüeñal (Fig. 18).
Tapón de relleno
de aceite/ varilla
de medición
Orificio de llenado
de aceite
Anillo en “O”
Fig. 16
EL LLENAR
DEMA-
SIADO EL CÁRTER PUEDE CAUSAR
LESIONES PERSONALES GRAVES No
podemos exagerar la importancia del control y
mantenimiento del nivel correcto de aceite en
el cigüeñal. Verifique el aceite antes de cada
uso y cámbielo cuando sea necesario según
se indica en la sección de
Cambio del aceite .
ADVERTENCIA:
Fig. 17
