F10
INSTRUCTIONS DE MONTAGE

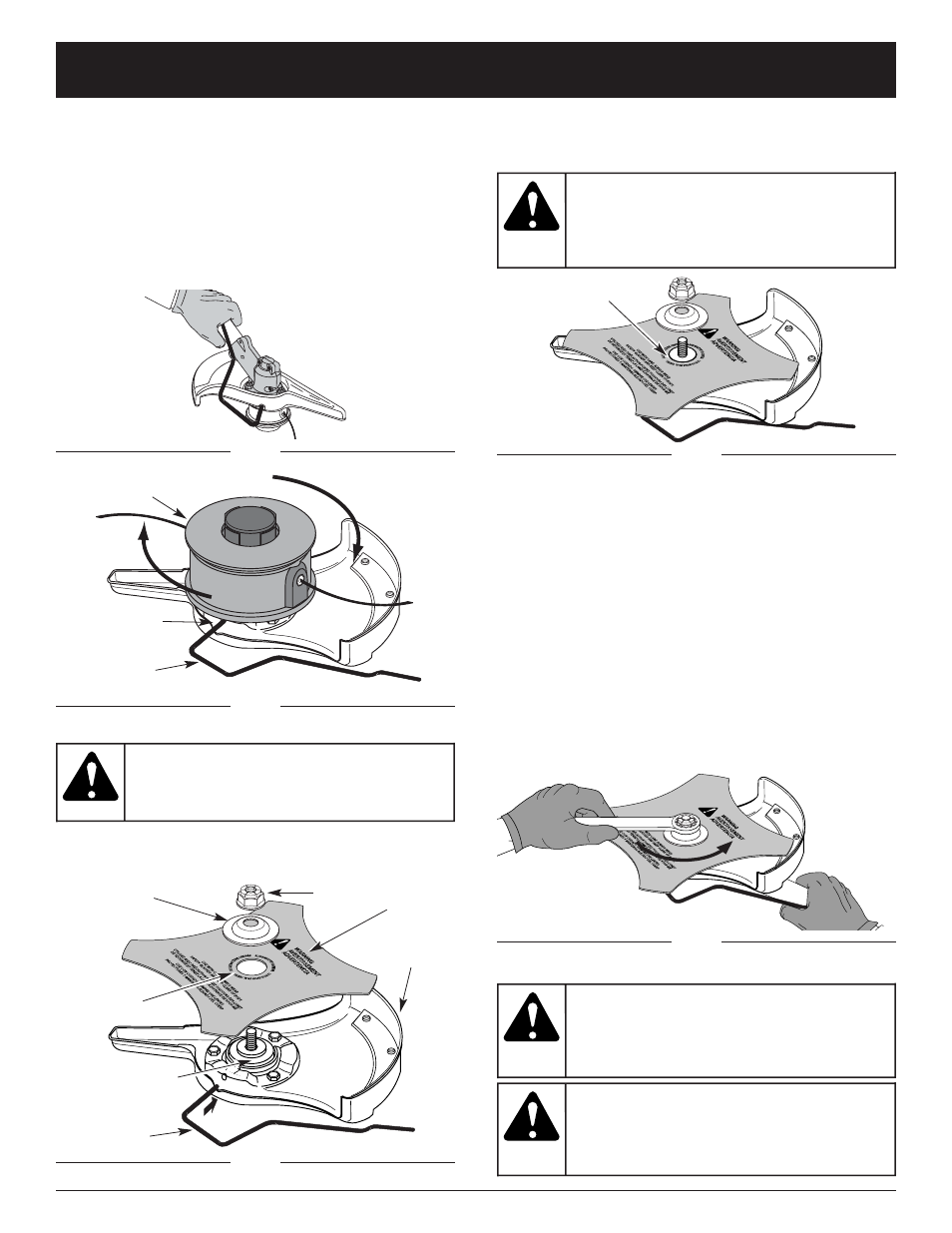

Fig. 12
Pas de guidage
5. Assurez-vous que la lame de coupe est centrée sur le
pas de guidage et qu'elle repose à plat contre la
bague de l'arbre de sortie (Fig. 12).
6. Alignez le trou de la bague de l'arbre avec la fente de
la tige de blocage, puis insérez la tige dans le trou
(Fig. 8).
7. Placez la retenue et l'écrou de la lame sur l'arbre de
sortie. Assurez-vous que la lame est bien mise.
8. Vissez l’écrou vers la gauche contre la lame tout en
tenant la tige de blocage :
• Si vous utilisez une clé dynamométrique et une douille
de 5/8 po, vissez selon les valeurs de couple suivantes:
325 - 335 po•lb, 27 - 28 pi•lb, 37 -38 N•m.
• Si vous n’avez pas de clé dynamométrique, utilisez
une clé fermée ou à douille de 5/8 po et tournez
l'écrou jusqu'à ce que la retenue soit bien ajustée
contre la bague de l'arbre. Assurez-vous que la lame
est bien mise, puis donnez à l'écrou entre 1/4 et 1/2
tour supplémentaire à gauche (Fig. 13).
9. Retirez la tige de blocage de sa fente.
De 1/4 à 1/2 tour
à gauche
n'aiguisez
pas la
lame de coupe : son extrémité pourrait
casser à l'usage et causer des blessures
graves. Remplacez-la plutôt.
AVERTISSEMENT:
pour
éviter des
blessures graves et ne pas endommager
l'appareil, ne le faites pas marcher avec la
tige de blocage dans sa fente.
AVERTISSEMENT:
si la lame
de coupe
est décentrée, l'appareil vibrera et la lame
pourrait s'envoler, ce qui causerait des
blessures graves.
AVERTISSEMENT:
Fig. 13
2. Maintenez la tige de blocage en place en la
saisissant près du bras de l’appareil (Fig. 9).
3. Tout en tenant la tige de blocage, retirez l’accessoire
de coupe de l’arbre de sortie en le tournant à droite
(Fig. 10). Rangez l’accessoire de coupe pour un
usage ultérieur.
REMARQUE : la retenue de la lame sous l’accessoire de
coupe servira au moment de l’installation de la
lame de coupe.
Accessoire de coupe
Fente de la
tige de
blocage
Tige de
blocage
Fig. 9
Fig. 10
Support du
protecteur
Tige de
blocage
Lame de
coupe
Retenue de la lame
Écrou
Bague de l'arbre
de sortie
Trou de
guidage
Fig. 11
Installer la lame de coupe
4. Placez la lame de coupe sur la bague de l'arbre de
sortie (Fig. 11).
pour éviter
des
blessures graves, portez toujours des gants
lorsque vous manipulez ou installez la lame.
AVERTISSEMENT:
