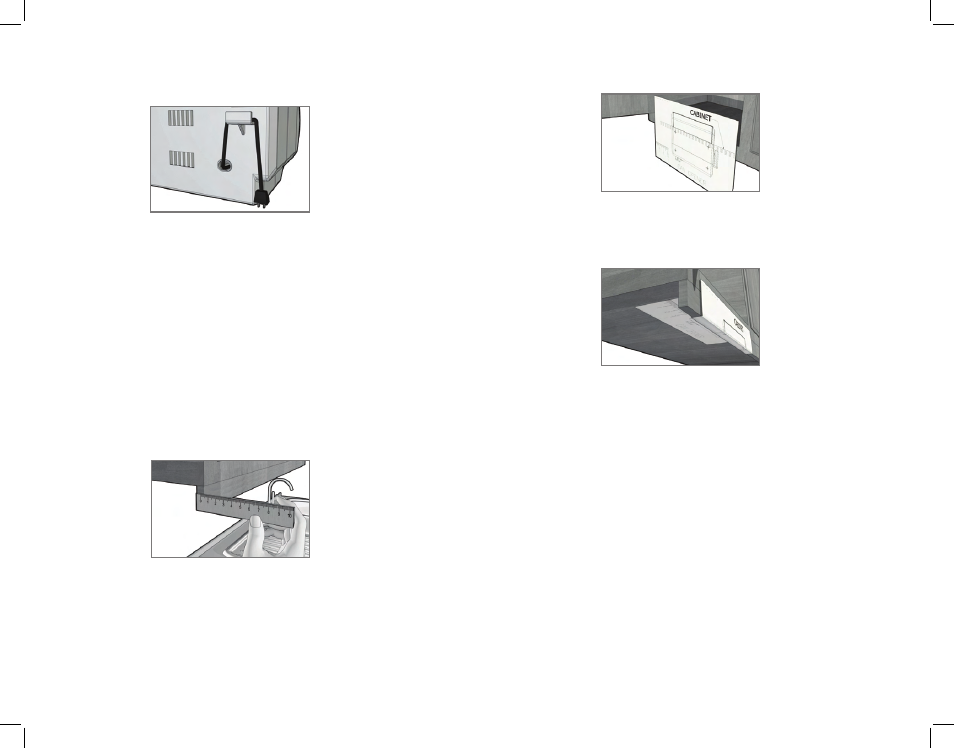

10. Hale el cable del compartimiento de almacenaje detrás del aparato y
enchúfelo a una toma de corriente estándar. El cable sobrante se puede
alimentar nuevamente en el compartimiento o se puede colgar sobre el
gancho para manejo del cable, detrás del aparato (F).
Nota: Si usa múltiples aparatos †SpaceMaker™ a la vez, conecte cualquier
aparato con enchufe de 2 contactos, al enchufe hembra en la parte trasera de
cualquier aparato con enchufe de 3 contactos.
11. ¡Su aparato †SpaceMaker™ está listo para usar!
MONTAJE CON SEPARADORES (GABINETES CON SALIENTE)
Advertencia: Siempre use gafas de protección para la vista, a fin de evitar
lesiones al perforar.
Nota: Se han provisto separadores en caso de que el gabinete tenga saliente
en el borde delantero. Los separadores se usan en los agujeros para los tornillos
traseros del aparato, para asegurar que esté a nivel con la parte delantera. Use los
separadores solamente si el gabinete tiene saliente.
1. Despeje la superficie debajo del área de instalación para evitar que caiga
polvo o sucio sobre los aparatos y demás artículos. Abra los gabinetes y
vacíelos para facilitar el proceso de montaje.
2. Use una regla para medir el espesor del labio saliente, desde enfrente hasta
atrás, anotando con precisión el número para uso en el siguiente paso (G).
Nota: Si no tiene una regla, corte la regla de papel provista en el borde de la
plantilla de montaje.
3. Una vez que tenga el espesor del saliente, mire las líneas interrumpidas que
aparecen en la plantilla de montaje; cada línea tiene una medida al lado que
indica la altura del labio usada con esa línea. Por ejemplo, si el gabinete tiene
un saliente de ½ pulg., entonces se debe usar la línea interrumpida de ½ pulg.
que aparece en la plantilla.
4. Abra las puertas del gabinete y coloque la línea que ha seleccionado en la
plantilla, justo a ras con el borde inferior delantero del gabinete, y péguelo en
su lugar contra el labio (H).
5. Una vez con el papel seguro en su lugar contra el labio, doble el resto de la
plantilla de montaje nuevamente por debajo de la superficie del gabinete,
doblando de manera que permanezca contra la parte trasera del labio y por
debajo del gabinete (J).
Importante: No alinee los agujeros de los tornillos de la plantilla con la partición
entre los gabinetes; el hacerlo evita la instalación apropiada del aparato. Preste
atención adónde desea fijar los agujeros, de manera que no haya daño a los
gabinetes durante el proceso de montaje. El perforar a través de la partición del
gabinete puede ocasionar daño y evitar la instalación debida.
6. Use un taladro con broca de 6,3 mm (¼ pulg) y perfore desde abajo del
gabinete, atravesando los 4 agujeros marcados en la plantilla (vea E).
Importante: Siempre asegúrese de perforar derecho a través de de los agujeros
marcados en la plantilla. El perforar angularmente puede evitar la instalación
correcta del aparato y dañar los gabinetes si la broca llegase a perforar la
partición.
7. Una vez que haya perforado los agujeros, despegue la cinta adhesiva y la
plantilla de montaje y guarde la plantilla junto con las instrucciones, en caso
de un traslado o por si desea instalar el aparato en otra oportunidad.
8. Limpie el polvo y el sucio de la superficie del interior del gabinete. También
asegúrese de que el gabinete esté bien limpio por debajo.
9. Por dentro del gabinete, coloque una arandela sobre cada uno de los
4 agujeros que ha perforado.
17 18
F
G
H
J
