Interruptor de transferencia manual de Briggs & Stratton Power Products
Manual de Instalación y del Propietario
Descripción del Equipo
Estos interruptores de transferencia están destinados a operar
cargas eléctricas compatibles de instalaciones residenciales
normales. La carga se conecta al suministro de servicio general
(normal) o al suministro doméstico de reserva (emergencia).
Estos interruptores de transferencia manuales vienen equipados
con dos disyuntores ("GENERATOR SUPPLY" [suministro del
generador] y "UTILITY SUPPLY" [Suministro de servicio general])
y un dispositivo cortacorriente mecánico. El disyuntor
correspondiente al "GENERATOR SUPPLY" suministra energía
desde el generador hacia los dispositivos de carga conectados al
interruptor manual. El disyuntor correspondiente al "UTILITY
SUPPLY" suministra energía desde el panel de distribución hacia
los dispositivos de carga conectados al interruptor manual.
El dispositivo cortacorriente mecánico permite que los
disyuntores tanto del "GENERATOR SUPPLY" como del "UTILITY
SUPPLY" se activen para así suministrar energía las cargas
domésticas seleccionadas. Estos interruptores de transferencia
manuales no permitirán que las líneas de suministro tanto del
generador como de servicio se conecten a un dispositivo de carga
al mismo tiempo.
Si la línea de suministro de servicio se reestablece mientras la
línea de suministro del generador se está utilizando, el generador
no se verá afectado. Cuando se establezca el suministro de
servicio general, siga las instrucciones especificadas en
"Funcionamiento del sistema".
INSTALACIÓN
Desempaque
Inspección al Momento de la Entrega
Luego de retirar la caja, inspeccione cuidadosamente el los
componentes del Interruptor de transferencia manual para
detectar cualquier daño que pudiera haber ocurrido durante el
traslado.
IMPORTANTE: Si en el momento de la entrega se detecta
alguna pérdida o daño, solicite a la persona o personas encargadas
de la entrega que dejen debida constancia en la nota de entrega y
que firmen debajo de la nota del consignador donde se informa
acerca de la pérdida o daño. Si la pérdida o el daño se detecta
después de la entrega, separe los materiales dañados y póngase en
contacto con el transportista para llevar a cabo los
procedimientos de reclamo. Las piezas perdidas o dañadas no
están garantizadas.
Contenido de la Caja
•
Interruptor de transferencia manual
• Manual de instalación y propietario
Dimensiones de Montaje
La Figura 9 muestra el tamaño físico y la situación de los orificios
de montaje de la caja del conectador automático. El
compartimiento del interruptor de transferencia se asegura
usualmente mediante orificios ya perforados, tal como se muestra.

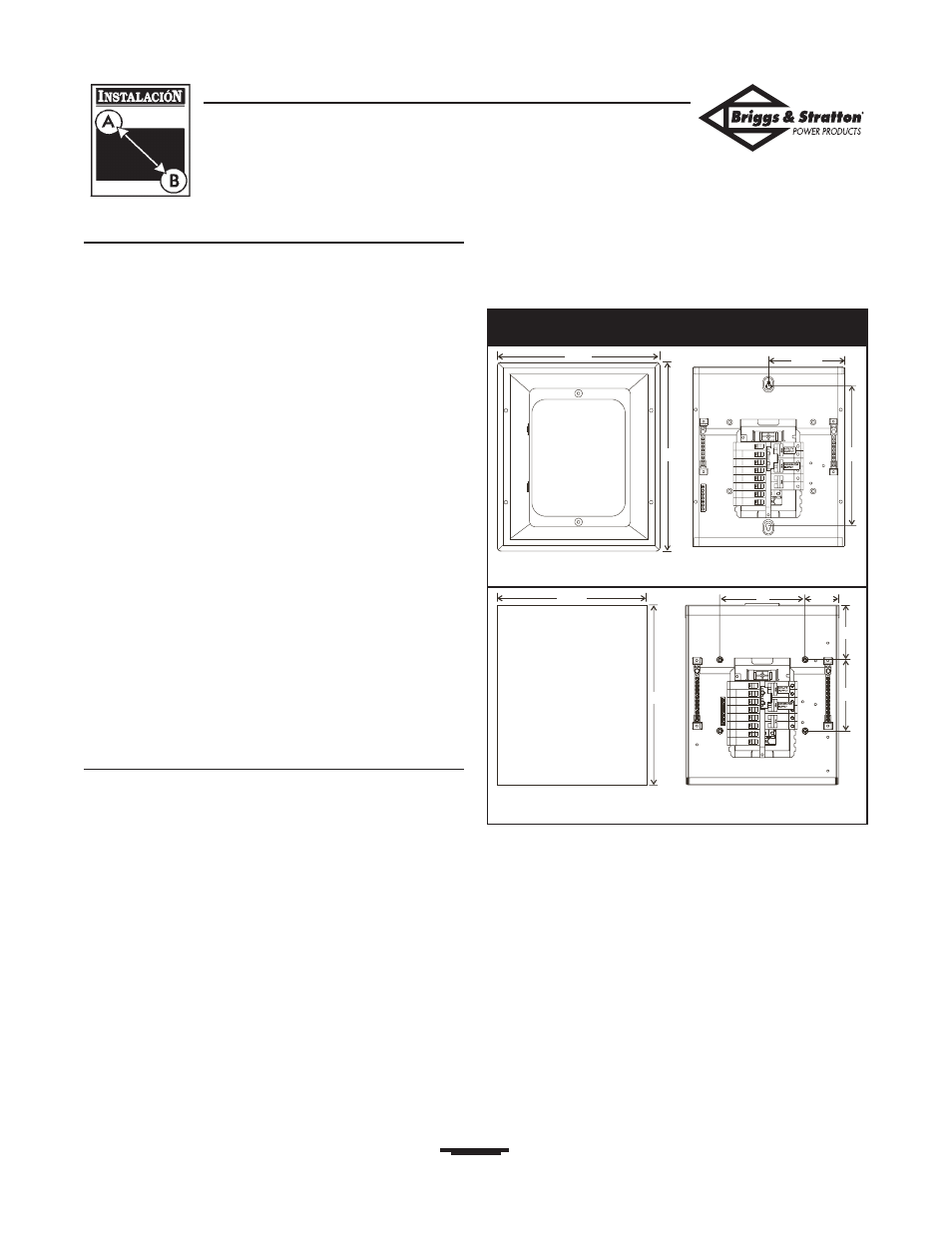

Figura 9 — Dimensiones del Interruptor de Transferencia
Manual
Modelo 071002
Modelo 071003
Dimensiones del Compartimiento Dimensiones de Montaje
Dimensiones del Compartimiento Dimensiones de Montaje
14.25”
16.875”
7.125”
13”
16.75”
14.25”
5”
6.625”
3.125” 8”
