Commutateur de transfert manuel Briggs & Stratton Power Products
Guide d'installation et d'utilisation

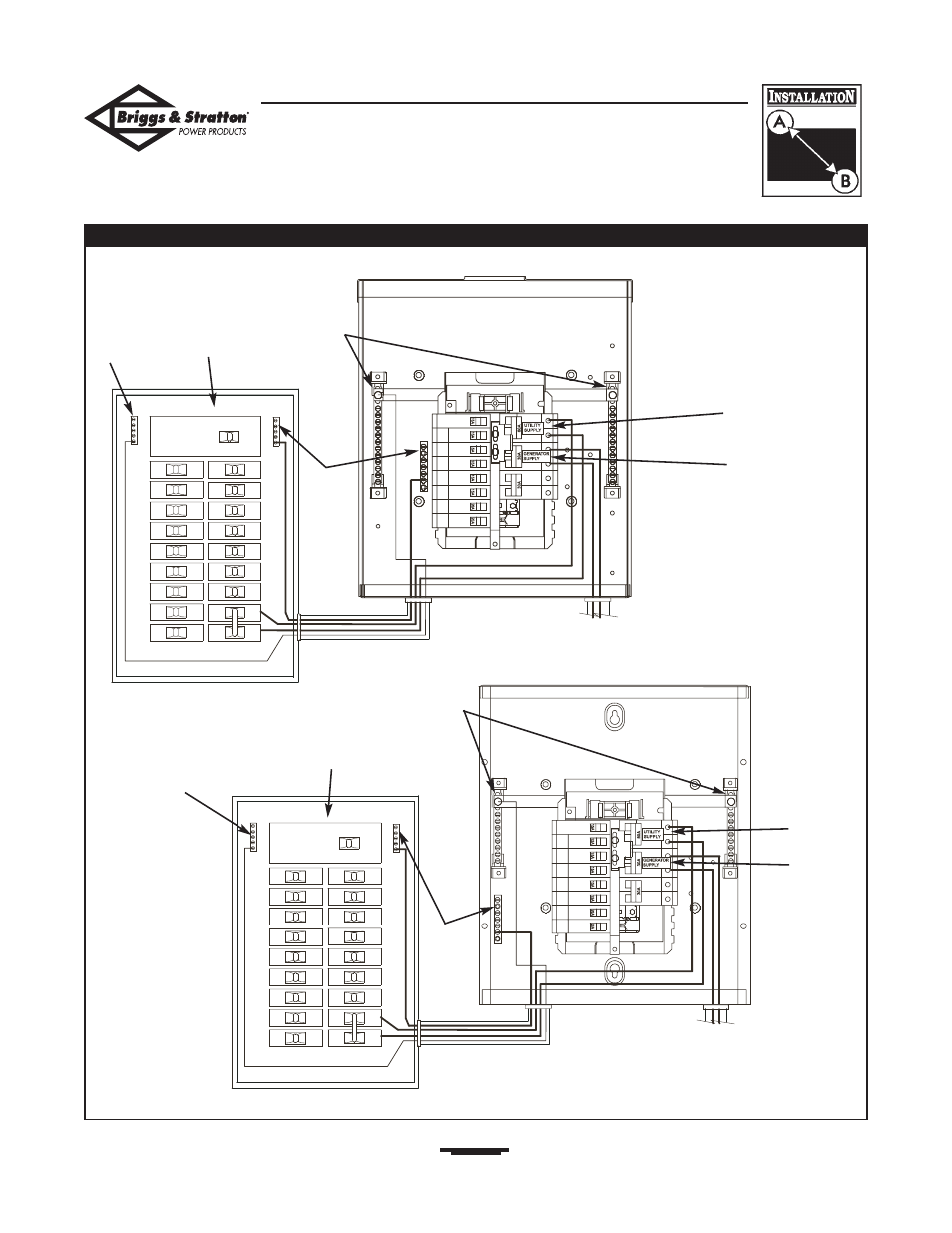

Figure 8 — Schéma d'Installation Typique du Commutateur de Transfert Manuel
MODÈLE 071003
MODÈLE 071002
Panneau de Distribution Principal
Barre de
mise à la
terre
Barre
neutre
La Génératrice
Branchement de
la génératrice
Branchement de
l'électricité de
service
Panneau de Distribution Principal
Barre de
mise à la
terre
Barre
neutre
La Génératrice
Branchement de
la génératrice
Barre
neutre
Barre
neutre
Branchement de
l'électricité de
service
