Conexión 02
11
Sp
Español
1 Conecte los conectores de VIDEO OUT y
AUDIO OUT L/R a las entradas A/V de su
televisor.
Use el cable de audio/vídeo adjunto,
conectando las clavijas roja y blanca a las
salidas de audio y la clavija amarilla a la salida
de vídeo. Asegúrese de hacer coincidir las
salidas de audio izquierda y derecha con sus
correspondientes entradas para obtener el
sonido estéreo correcto.
Vea más abajo si quiere utilizar un cable de
componente o S-Vídeo para la conexión de
vídeo.
2 Conecte el cable de alimentación de CA
suministrado a la entrada AC IN y, a
continuación, a una toma de corriente.
Nota
• Antes de desconectar el reproductor de la
toma de corriente, asegúrese primero de
que lo ha puesto en modo de espera
mediante el botón
STANDBY/ON del
panel frontal o del control remoto, y espere
a que el mensaje
-OFF- desaparezca del
visualizador del reproductor.
• Por los motivos anteriores, no conecte este
reproductor a una fuente de alimentación
conmutada como las que se encuentran
en algunos amplificadores y receptores
AV.

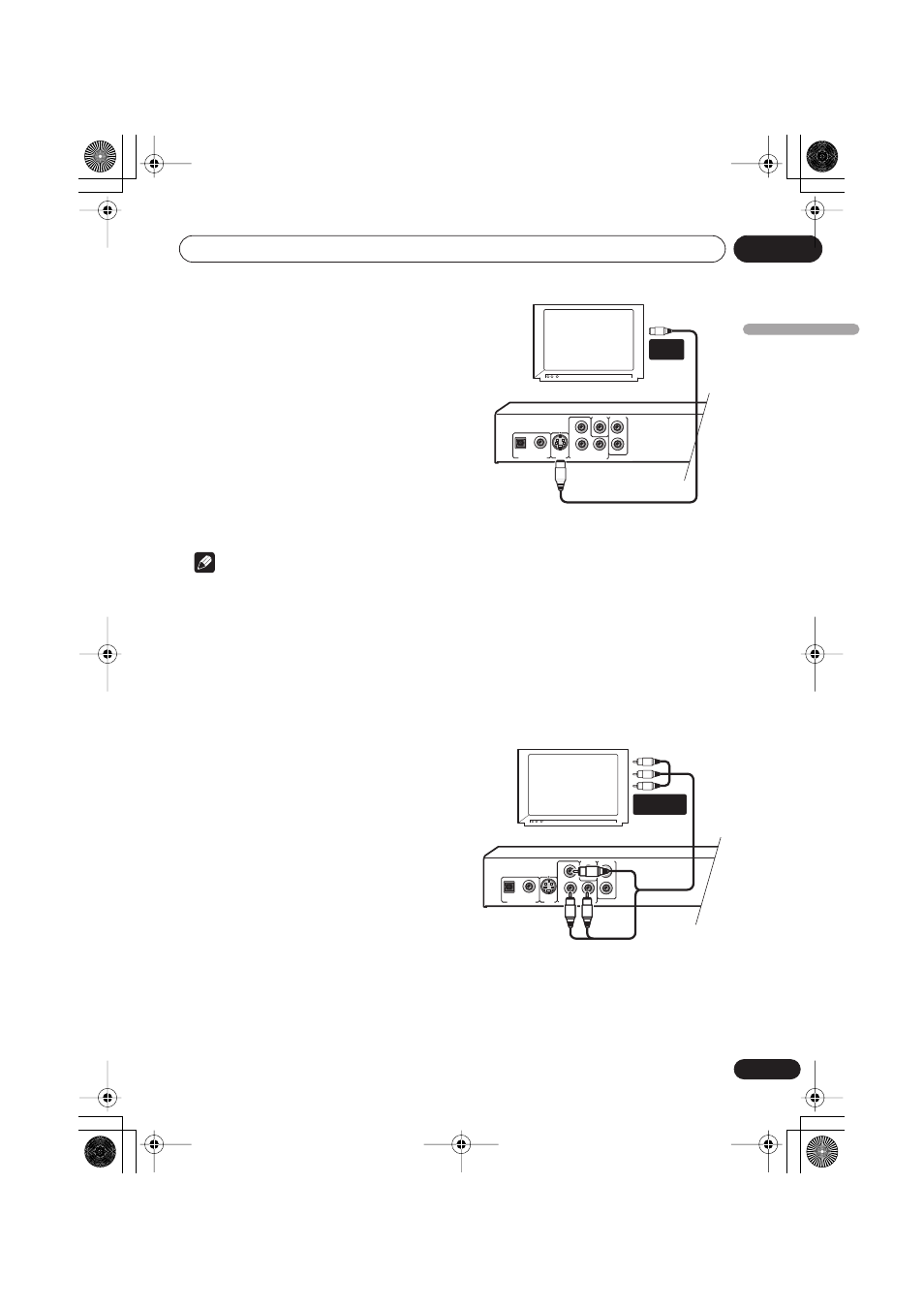

Conexión mediante una salida
S-Vídeo
Si su televisor (u otro equipo) tiene una entrada
S-Vídeo (S1), usted puede usar la salida S-
Vídeo de este reproductor en lugar de la salida
estándar (vídeo compuesto) para obtener
mejor calidad de imagen.
• Use un cable S-Vídeo (no se adjunta)
para conectar S-VIDEO OUT a una entrada
S-Vídeo de su televisor, monitor o receptor
AV.
Alinee el pequeño triángulo de la parte
superior del conector con la misma marca de
la clavija antes de realizar la conexión.
Conexión mediante la salida
de vídeo componente
Puede usar la salida de vídeo componente en
lugar del conector de salida de vídeo estándar
para conectar este reproductor a su televisor o
a otro equipo. Esto le proporcionará la imagen
de mejor calidad de los tres tipos de salida de
vídeo disponibles.
• Use un cable de vídeo componente (no
se adjunta) para conectar el conector
COMPONENT VIDEO OUT a una entrada de
vídeo componente de su televisor, monitor
o receptor AV.
S-VIDEO
OUT
AUDIO OUT
COAXIAL OPTICAL
COMPONENT VIDEO OUT DIGITAL AUDIO OUT
VIDEO OUT
P R
P B
Y
L
R
Televisor
S-VIDEO
IN
S-VIDEO
OUT
AUDIO OUT
COAXIAL OPTICAL
COMPONENT VIDEO OUT DIGITAL AUDIO OUT
VIDEO OUT
P R
P B
Y
L
R
Televisor
COMPONENT
VIDEO IN
