1 Клеммасистемы дистанционного упра-

вления

2 Клеммазаземления
3 Клеммапитания
4 Клеммные винты
5 Провод для подключения к аккумулято-

ру

6 Провод заземления
7 Провод системы дистанционного

управления

Подключение проводов к

выходным клеммам

громкоговорителей

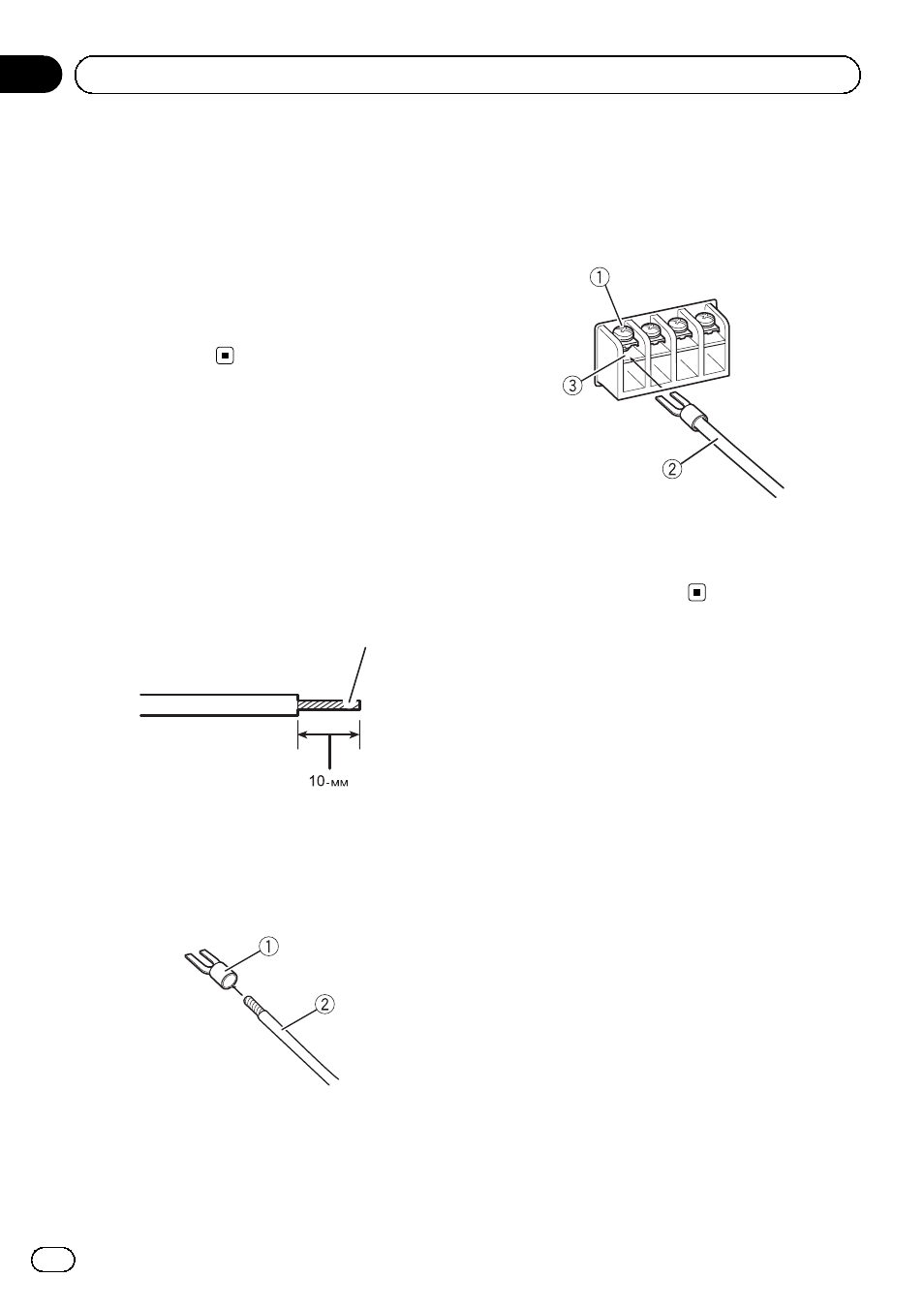

1 Зачистите концы проводов громко-

говорителя кусачками или специаль-

ным ножом на 10 мм и скрутите

провода.

Скрутить

2 Наденьте наконечники на концы про-

водов.

С помощью плоскогубцев или аналогично-

го инструмента закрепите наконечники на

проводах.

1 Наконечник (приобретается отдельно)
2 Провод громкоговорителя

3 Подключите провода громкоговори-

теля к выходным клеммам громкогово-

рителя.

Плотно закрепите провода громкоговори-

теля наклеммах с помощью винтов.

1 Клеммные винты
2 Проводагромкоговорителей
3 Выходные клеммы для подключения

громкоговорителей
