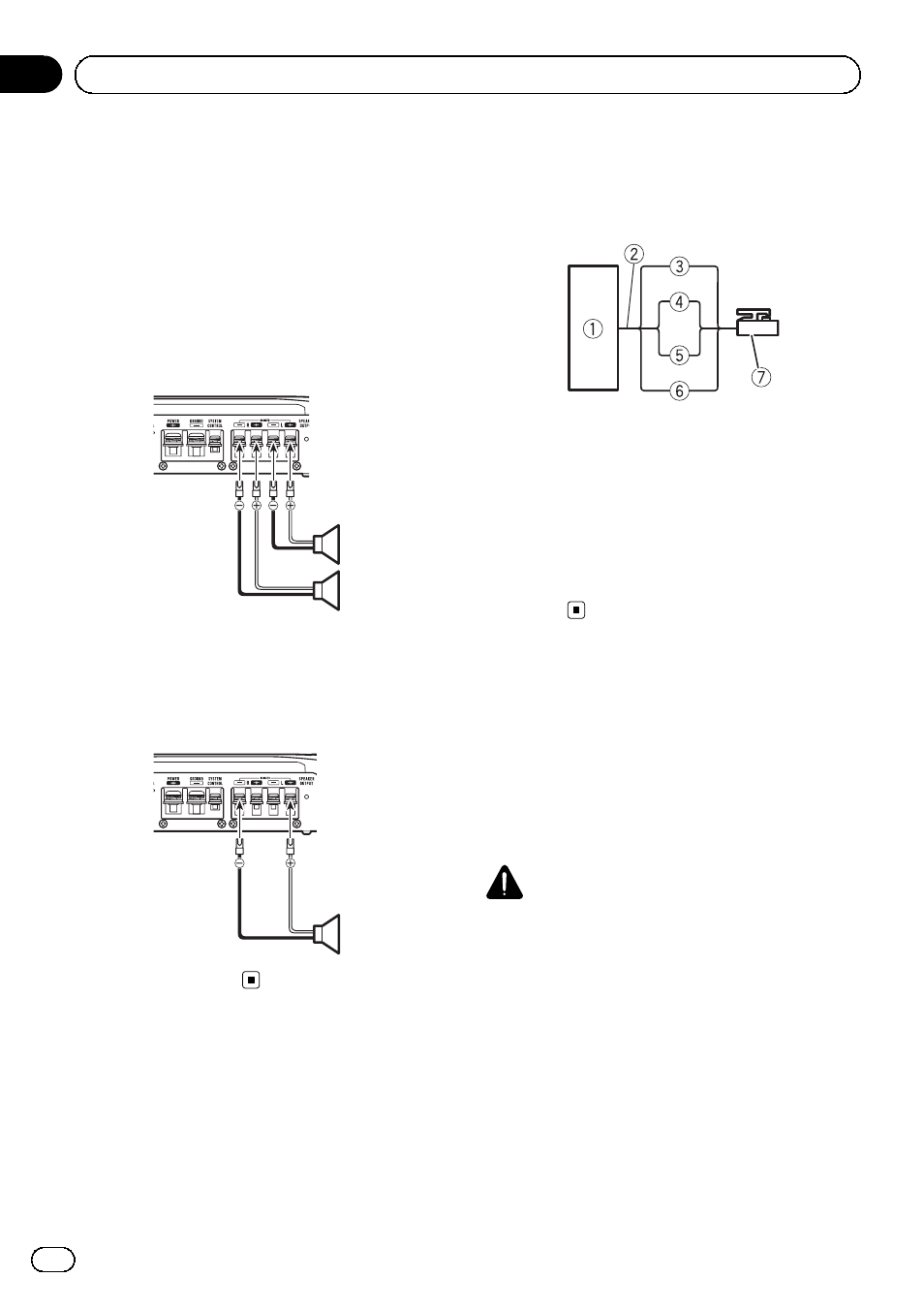

Anschließen der Lautsprecher
Der Lautsprecherausgangsmodus kann auf 2-
Kanal (Stereo) oder 1-Kanal (Mono) eingestellt
werden. Schließen Sie die Lautsprecherkabel
je nach Modus und in Übereinstimmung mit
den nachstehend gezeigten Anschlusssche-
mata an.
Zweikanal-Ausgang (Stereo)
1
2
1 Lautsprecher (Links)
2 Lautsprecher (Rechts)
1-Kanal-Ausgang
1
1 Subwoofer (Mono)
Anschlüsse bei
Verwendung des Lautspre-
chereingangskabels
Verbinden Sie die Lautsprecherausgangskabel
der Kfz-Stereoanlage über das mitgelieferte
Lautsprechereingangskabel mit dem Verstär-
ker.
! Schließen Sie nicht gleichzeitig den Cinch-
Eingang und den Lautsprechereingang an.
1 Kfz-Stereoanlage
2 Lautsprecherausgang
3 Weiß/Schwarz: Links *
4 Weiß: Links +
5 Grau/Schwarz: Rechts *
6 Grau: Rechts +
7 Anschlussstecker des Lautsprechereingangs
Zur Lautsprechereingangsklemme dieses
Geräts.
Anschließen der Stromklemme
Die Verwendung einer roten Spezialbatterie
und eines Erdungskabels RD-223 (als Sonder-
zubehör erhältlich) wird empfohlen. Verbinden
Sie das Batteriekabel direkt mit dem positiven
Pol
+ der Autobatterie und das Erdungskabel
mit der Fahrzeugkarosserie.
WARNUNG
Wenn das Batteriekabel nicht sicher mit Hilfe der
Klemmenschrauben an der Klemme befestigt
wird, besteht die Gefahr von Überhitzung, Be-
triebsstörungen und Verletzungen, u. a. von leich-
ten Verbrennungen.
1 Führen Sie das Batteriekabel vom Mo-
torraum in das Fahrzeuginnere.
Wenn Sie alle anderen Verstärkeranschlüsse
vorgenommen haben, schließen Sie die Batte-
riekabelklemme des Verstärkers am positiven
Pol (
+) der Batterie an.
De
54
Abschnitt
03 Anschließen der Geräte
