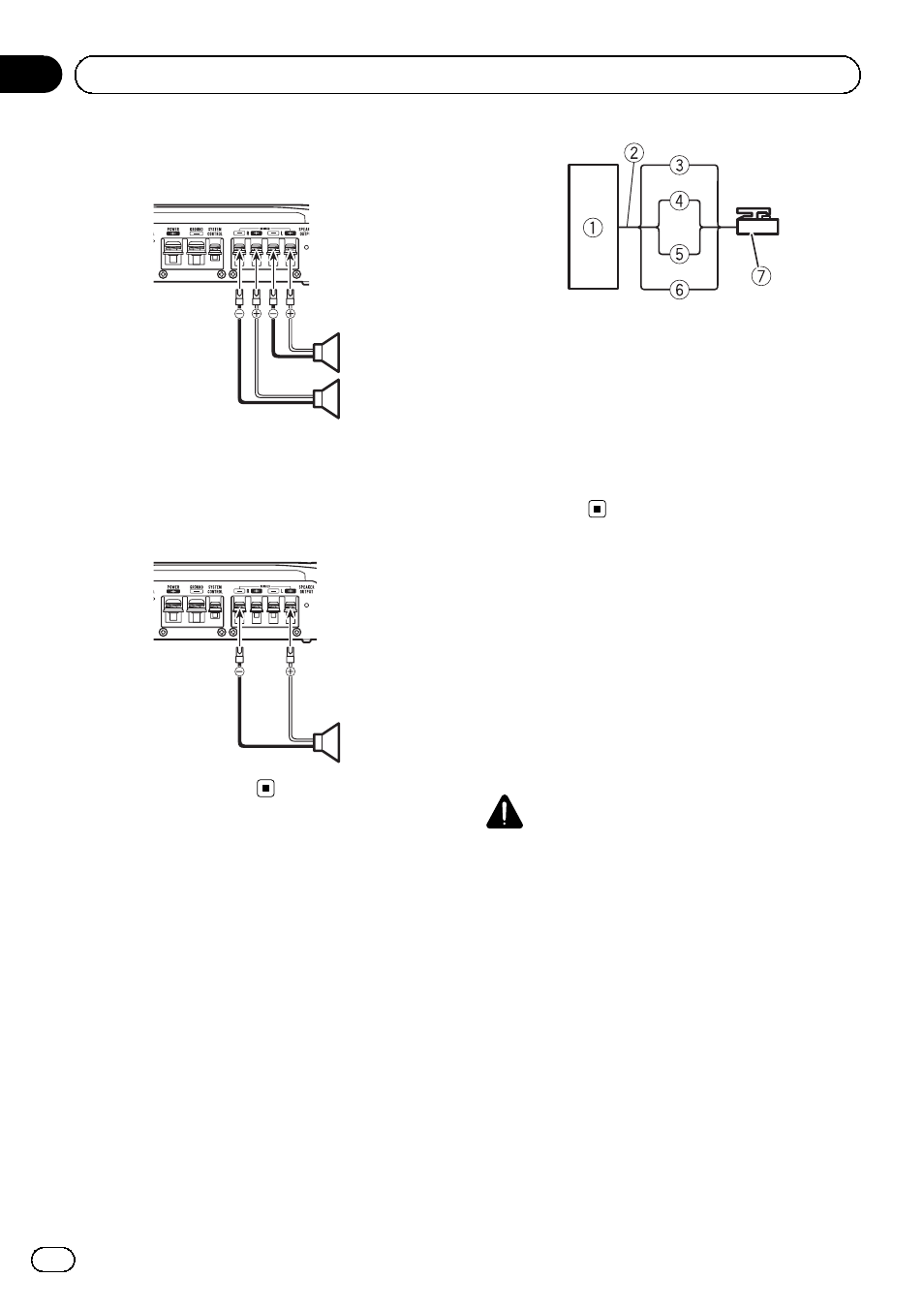

Sortie deux canaux (stéréo)
1
2
1 Haut-parleur (gauche)
2 Haut-parleur (droit)
Sortie un canal
1
1 Haut-parleur (mono)
Connexions lors de
l
’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l
’amplifica-
teur à l
’aide du fil d’entrée des haut-parleurs
fourni.
! Ne connectez pas simultanément l’entrée
RCA et l
’entrée des haut-parleurs.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Blanc/noir : * gauche
4 Blanc : + gauche
5 Gris/noir : * droite
6 Gris : + droite
7 Connecteur d’entrée des haut-parleurs
Vers la borne d
’entrée des haut-parleurs de
l
’appareil.
Connexion de la borne
d
’alimentation
L
’utilisation d’un fil de terre RD-223 et d’un fil
de batterie rouge spécial, disponibles séparé-
ment, est recommandée. Connectez le fil de la
batterie directement sur la borne positive
+
de la batterie du véhicule et le fil de terre sur
la carrosserie du véhicule.
ATTENTION
Si le fil de la batterie n
’est pas fermement fixé à la
borne à l
’aide des vis de la borne, des risques de
surchauffe, d
’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu
’à l’intérieur
du véhicule.
Une fois toutes les autres connexions de l
’am-
plificateur effectuées, connectez la borne du
fil de batterie de l
’amplificateur à la borne po-
sitive (
+) de la batterie.
