Conexión de las unidades Español Conexión de las unidades Español Anschließen der Geräte Deutsch Anschließen der Geräte Deutsch
Nota
• Cuando se instale esta unidad en un vehículo
sin la posición ACC (accesorio) en el interruptor
de encendido, se debe conectar el cable rojo al
terminal que puede detectar la operación de la llave
de encendido. De lo contrario, la batería puede
descargarse.

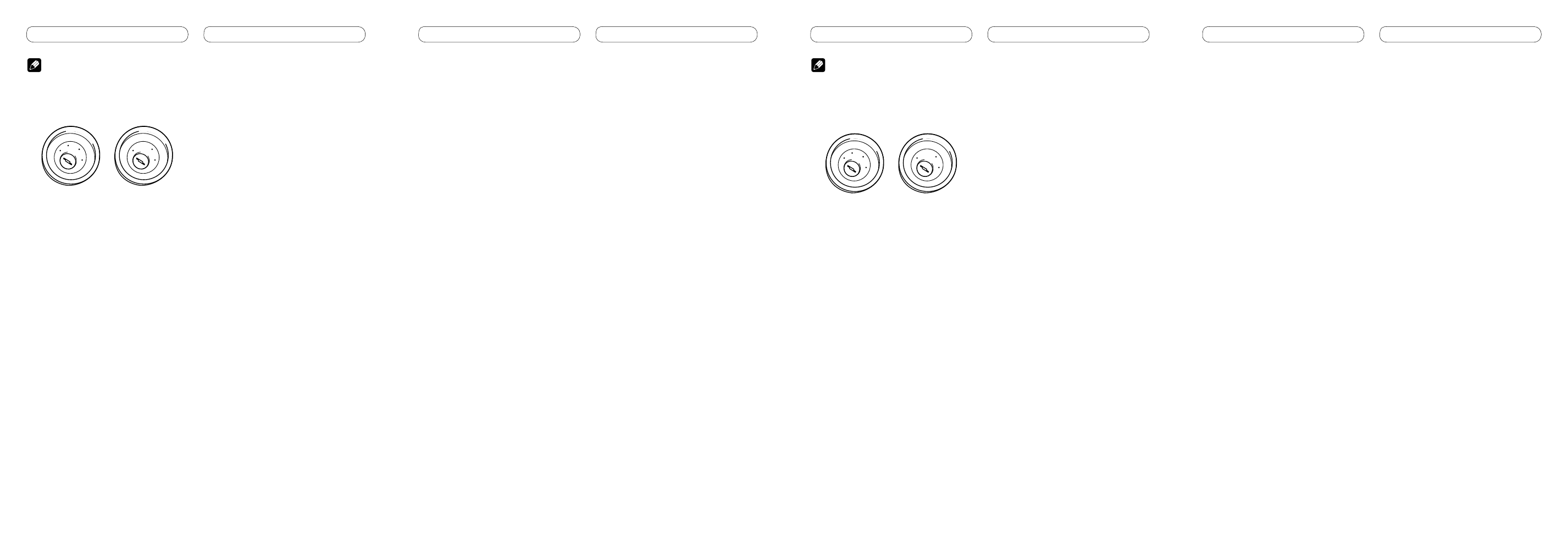

ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
Posición ACC Sin posición ACC
• El uso de esta unidad en condiciones diferentes
de las siguientes podría causar un fuego o fallo de
funcionamiento.
— Vehículos con una batería de 12 voltios y puesta a
tierra negativa.
— Altavoz con 50 W (valor de salida) y de 4 a 8
ohmios (valor de impedancia).
• Para prevenir cortocircuitos, sobrecalentamiento
o fallo de funcionamiento, asegúrese de seguir las
instrucciones a continuación.
— Desenchufe el terminal negativo de la batería
antes de la instalación.
— Fije el cableado con abrazaderas de cable o
con cinta adhesiva. Para proteger el cableado,
envuélvalo con cinta adhesiva donde el cableado
se apoya sobre piezas metálicas.
— Posicione todos los cables alejados de las piezas
móviles, como el cambio de marchas y rieles de
los asientos.
— Posicione todos los cables alejados de lugares
calientes como cerca de la salida del calentador.
— No pase el cable amarillo a través de un agujero
en el compartimiento del motor para conectar la
batería.
— Cubra cualquier conector de cable desconectado
con cinta de aislamiento.
— No acorte ningún cable.
— No corte nunca el aislamiento del cable de
alimentación de esta unidad para compartir
la energía con otro equipo. La capacidad de
corriente del cable es limitada.
— Utilice un fusible con la capacidad especificada.
— No conecte nunca el cable negativo de altavoz
directamente a la puesta a tierra.
— No junte nunca múltiples cables negativos de
altavoz.
• La señal de control se emite a través del cable azul/
blanco cuando se enciende esta unidad. Conéctelo
a un terminal de control de sistema de amplificador
de potencia externo o al terminal de control de relé
de antena automática del vehículo (máx. 300 mA, 12
V CC). Si el vehículo está equipado con una antena
de vidrio, conéctelo al terminal de suministro de
potencia de refuerzo de la antena.
• No conecte nunca el cable azul/blanco al terminal de
alimentación de un amplificador de potencia externo.
Igualmente, no conéctelo nunca al terminal de
alimentación de la antena automática.
De lo contrario, puede ocurrir la descarga de la
batería o un fallo de funcionamiento.
• El cable negro es para la puesta a tierra. Se debe
conectar este cable y el cable de puesta a tierra
de otro producto (especialmente de productos de
alta corriente como un amplificador de potencia)
separadamente. De lo contrario, puede ocurrir un
fuego o fallo de funcionamiento si los cables se
sueltan accidentalmente.
Diagrama de conexión
1. Entrada de micrófono
2. Entrada remota cableada
Se puede conectar el adaptador de control
remoto cableado (vendido separadamente).
3. Salida trasera o salida de altavoz de subgraves
4. Toma de antena
5. Salida delantera
6. Este producto
7. Nota
Dependiendo del tipo de vehículo, la función
de 3* y 5* puede ser diferente. En este caso,
asegúrese de conectar 2* a 5* y 4* a 3*.
8. Conecte los hilos del mismo color a cada otro.
9. Tapa (1*)
No quite la tapa cuando no se utiliza este
terminal.
10. Fusible (10 A)
11. Amarillo (3*)
Reserva (o accesorio)
12. Amarillo (2*)
Conecte el terminal de suministro de 12 V
constante.
13. Resistencia de fusible
14. Rojo (5*)
Accesorio (o reserva)
15. Rojo (4*)
Conecte al terminal controlado por del
interruptor de encendido (12 V CC).
16. Negro (masa de la carrocería)
Conecte a un punto de metal limpio, libre de
pintura.
17. Conector ISO
Nota
En algunos vehículos, puede que el conector
ISO esté dividido en dos. En este caso,
asegúrese de conectar a ambos conectores.
18. Azul/blanco
Conecte al terminal de control de sistema del
amplificador de potencia (máx. 300 mA 12 V
CC).
19. Azul/blanco (7*)
Conecte al terminal de control de relé de
antena automática (máx. 300 mA 12 V CC).
20. Azul/blanco (6*)
La posición de los contactos del conector ISO
difiere dependiendo del tipo del vehículo.
Conecte 6* y 7* cuando el contacto 5 es del
tipo de control de antena. En otros tipos de
vehículo, no conecte nunca 6* y 7*.
21. Hilos de altavoz
Blanco: Izquierda delantera
Blanco/negro: Izquierda delantera
Gris: Derecha delantera
Gris/negro: Derecha delantera
Verde: Izquierda trasera
o altavoz de subgraves
Verde/negro: Izquierda trasera
o altavoz de subgraves
Violeta: Derecha trasera
o altavoz de subgraves
Violeta/negro: Derecha trasera
o altavoz de subgraves
22. A la salida trasera o a la salida del altavoz de
subgraves
23. A la salida delantera
24. Conecte los cables RCA (vendidos
separadamente)
25. Amplificador de potencia (vendido
separadamente)
26. Control remoto de sistema
27. Izquierda
28. Derecha
29. Altavoz delantero
30. Altavoz trasero o altavoz de subgraves
31. Realice estas conexiones cuando utilice el
amplificador opcional.
32. Notas
• Cambie el ajuste inicial de esta unidad
(refiérase al manual de operación). La salida
de altavoz de subgraves de esta unidad es
monofónica.
• Cuando utilice un altavoz de subgraves de
70 W (2 Ω), asegúrese de conectarlo con
los hilos Violeta y Violeta/negro de esta
unidad. No conecte nada con los hilos Verde
y Verde/negro.
33. Micrófono
Hinweise
• Wenn dieses Gerät in einem Auto eingebaut wird,
as auf dem Zündschalter keine ACC (Zubehör)-
Position hat, sollte die rote Leitung des Geräts an eine
Klemme angeschlossen werden, die die Position des
Zündschalters erfassen kann.
Anderenfalls kann die Autobatterie entleert
werden.
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
ACC-Position Keine ACC-Position
• Wenn das Gerät nicht unter den folgenden
Bedingungen eingebaut wird, kann ein Brand oder
eine Funktionsstörung auftreten.
— Fahrzeuge mit einer 12-Volt-Batterie und negativer
Erdung.
— Lautsprecher mit 50 W (Ausgangsleistung) und 4
bis 8 Ohm (Impedanz).
• Um Kurzschlüsse, eine Überhitzung oder
Funktionsstörung zu verhindern, befolgen Sie bitte die
folgenden Hinweise:
— Trennen Sie die negative Klemme der Batterie vor
dem Einbau ab.
— Sichern Sie die Leitungen mit Kabelklemmen oder
Klebeband. Zum Schutz der Leitungen sollten
sie an Stellen, wo sie Metallteile berühren, mit
Klebeband umwickelt werden.
— Verlegen Sie alle Leitungen so, dass keine
beweglichen Teile, wie die Gangschaltung und die
Sitzschienen, berühren.
— Verlegen Sie alle Kabel so, dass sie von heißen
Stellen, wie etwa der Heizungsauslassöffnung
entfernt sind.
— Führen Sie die gelbe Leitung zum Anschluss
an die Batterie nicht durch ein Loch in den
Motorraum ein.
— Umwickeln Sie abgetrennte Leitungen mit
Isolierband.
— Verkürzen Sie keine Kabel.
— Führen Sie niemals anderen Geräten
Strom zu, indem Sie die Isolierung der
Stromversorgungsleitung dieses Geräts
durchschneiden und davon Strom abzapfen. Die
Strombelastbarkeit der Leitung ist begrenzt.
— Verwenden Sie eine Sicherung mit dem
vorgeschriebenen Nennwert.
— Schließen Sie das negative Lautsprecherkabel nie
direkt an die Erdung an.
— Bündeln Sie nie die negativen Kabeln mehrerer
Lautsprecher.
• Das Steuersignal wird über das blaue/weiße Kabel
ausgegeben, wenn dieses Geräts eingeschaltet wird.
Schließen Sie es an eine System-Fernbedienung
eines externen Leistungsverstärkers oder an die
Autoantennenrelais-Steuerungsklemme des
Fahrzeugs an (max. 300 mA, 12 V Gleichspannung).
Wenn das Fahrzeug mit einer Fensterantenne
ausgestattet ist, schließen Sie es an die
Antennenverstärker-Stromversorgungsklemme an.
• Schließen Sie das blaue/weiße Kabel nie an die
Leistungsklemme des Verstärkers an. Außerdem darf
das blaue/weiße Kabel nicht an die Leistungsklemme
der Auto-Antenne angeschlossen werden. Ein solcher
Anschluss könnte zu einer Belastung der Batterie
führen und Funktionsstörungen verursachen.
• Das schwarze Kabel ist das Erdungskabel. Dieses
Kabel ist getrennt von der Erde von Hochstrom-
Geräten, wie z. B. Leistungsverstärkern, zu erden.
Anderenfalls besteht die Gefahr einer Beschädigung
der Geräte oder eines Brandes, falls die Erdungsstelle
versehentlich abgetrennt wird.
Anschlussdiagramm
1. Mikrofoneingang
2. Buchse für die verdrahtete Fernbedienung
Hier kann ein Drahtfernbedienungsadapter
(getrennt erhältlich) angeschlossen werden.
3. Ausgang für hintere Zusatzlautsprecher oder
Subwoofer-Ausgang
4. Antennebuchse
5. Ausgang für vorderen Zusatzlautsprecher
6. Dieses Produkt
7. Hinweis:
Je nach Art des Fahrzeugs besitzen 3* und 5*
u. U. unterschiedliche Funktionen. Verbinden
Sie in einem solchen Fall 2* mit 5* und 4* mit
3*.
8. Verbinden Sie Leitungen derselben Farbe
miteinander.
9. Kappe (1*)
Wenn dieser Steckverbinder nicht verwendet
wird, lassen Sie die Kappe aufgesetzt.
10. Sicherung (10 A)
11. Gelb (3*)
Reserve (oder Zubehör)
12. Gelb (2*)
An eine Stromversorgung anschließen, die
immer Gleichstrom von 12 V führt.
13. Sicherungswiderstand
14. Rot (5*)
Zubehör (oder Reserve)
15. Rot (4*)
An eine Stromversorgung anschließen, (12 V
Gleichspannung), die mit dem Zündschloss ein-/
ausgeschaltet wird.
16. Schwarz (Erdung)
An ein sauberes Metallteil anschließen, das von
Farbe frei ist.
17. ISO-Anschluss
Hinweis:
Bei einigen Fahrzeugen kann der ISO-
Steckverbinder in zwei Hälften geteilt sein. In
diesem Fall ist der Anschluss unbedingt an
beiden Steckverbindern vorzunehmen.
18. Blau/weiß
An den Systemsteuerungs-Anschluss des
Leistungsverstärkers (max. 300 mA, 12 V
Gleichspannung) anschließen.
19. Blau/weiß (7*)
An die die Autoantennenrelais-
Steuerungsklemme anschließen (max. 300 mA,
12 V Gleichspannung).
20. Blau/weiß (6*)
Die Pin-Position des ISO-Anschlusses ist je
nach Fahrzeugtyp verschieden. 6* und 7*
anschließen, wenn es sich bei Pin 5 um einen
Antennensteuerungstyp handelt. Bei einem
anderen Fahrzeugtyp 6* und 7* niemals
anschließen.
21. Lautsprecherzuleitungen
Weiß: Vorne links
Weiß/Schwarz: Vorne links
Grau: Vorne rechts
Grau/Schwarz: Vorne rechts
Grün: Hinten links oder Subwoofer
Grün/Schwarz: Hinten links oder Subwoofer
Violett: Hinten rechts oder Subwoofer
Violett/Schwarz: Hinten rechts oder Subwoofer
22. Zum hinteren Ausgang oder Subwoofer-
Ausgang
23. Zum vorderen Ausgang
24. Mit RCA-Kabeln verbinden (getrennt erhältlich)
25. Leistungsverstärker (getrennt erhältlich)
26. System-Fernbedienung
27. Links
28. Recht
29. Vorderer Lautsprecher
30. Hinterer Lautsprecher oder Subwoofer
31. Bei Gebrauch des optionalen Verstärkers diese
Anschlüsse vornehmen.
32. Hinweise
• Ändern Sie die Grundeinstellung dieses
Geräts (siehe Bedienungsanleitung). Der
Subwoofer-Ausgang dieses Geräts ist Mono.
• Bei Verwendung eines Subwoofers von 70 W
(2 Ω) achten Sie darauf, den Anschluss an die
violetten und violetten/schwarzen Leitungen
dieses Geräts herzustellen. Stellen Sie keinen
Anschluss mit den grünen und grünen/
schwarzen Leitungen her.
33. Mikrofon
