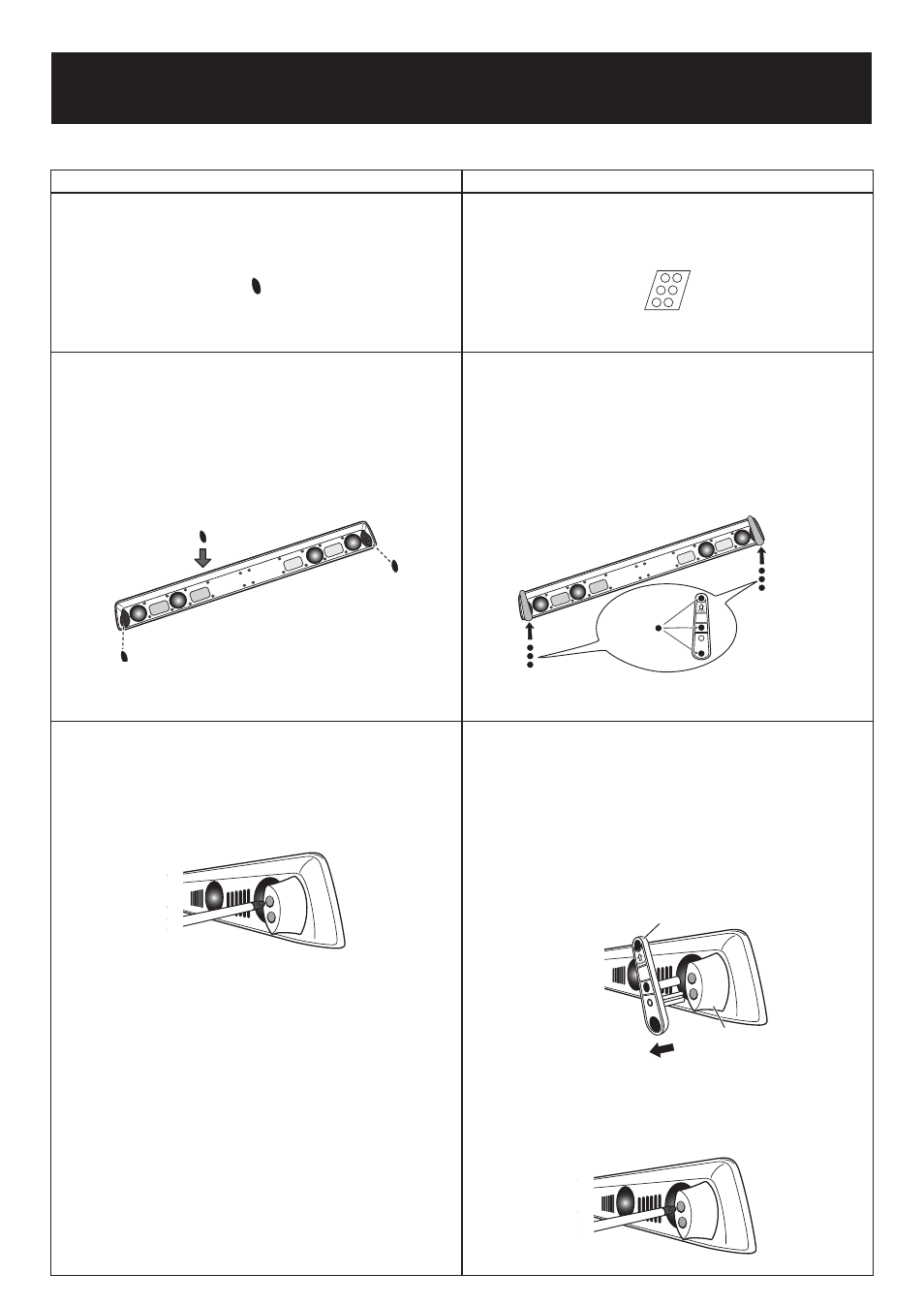

BCS-HW919/HTZ-BD91HW/HTZ-HW919BD
Revision der Bedienungsanleitung
Vor Revision Nach Revision
Lautsprecherzubehör
(S-BD919HW/S-BD91HW)
Rutschfeste Unterlagen (2)
Lautsprecherzubehör
(S-BD919HW/S-BD91HW)
Rutschfeste Unterlagen (6)
Einrichtung der Lautsprecher
Vorbereitung der Lautsprecher
1 Befestigen Sie die rutschfesten Unterlagen an den
Lautsprecherstandfüßen.
Für vorderen Lautsprecher:
Befestigen Sie mit den enthaltenen Klebestreifen beiden
kleinen Unterlagen an jedem Lautsprecher (Unterseite).
Rutschfeste Unterlagen
Einrichtung der Lautsprecher
Vorbereitung der Lautsprecher
1 Befestigen Sie die rutschfesten Unterlagen an den
Lautsprecherstandfüßen.
Für vorderen Lautsprecher:
Befestigen Sie mit den enthaltenen Klebestreifen beiden
kleinen Unterlagen an jedem Lautsprecher (Unterseite).
Rutschfestes Unterlagen
(für Vorderseite)
An drei Stellen
anbringen
Rutschfestes
Unterlagen
(für Vorderseite)
Wandmontage der Lautsprecher
1 Lösen Sie mit einem Kreuzschlitzschraubenzieher
die beiden Schrauben, mit denen die Ständer am
Lautsprecher befestigt sind.
Wandmontage der Lautsprecher
1 Entfernen Sie die Grundplatten.
Die Grundplatten werden mit beidseitig haftendem
Klebeband in Arbeitsstellung gesichert. Während Sie
den Fuß festhalten, ziehen Sie die Grundplatte zum
Entfernen kräftig in der Pfeilrichtung der Abbildung.
Gehen Sie dabei sorgsam vor, um eine Beschädigung
des Frontlautsprechers zu vermeiden.
Grundplatte
Fuß
2 Lösen Sie mit einem Kreuzschlitzschraubenzieher die
beiden Schrauben, mit denen die Füße am Lautsprecher
befestigt sind.
Bitte lesen Sie vor der Installation des Gerätes unbedingt die folgenden Revisionen.
