Page 80: Préparation des haut-parleurs
2
Raccordements
Raccordements
16
R
ac
cor
demen
ts
2
Assemblage des
enceintes
Connexion au haut-parleur
BCS-414

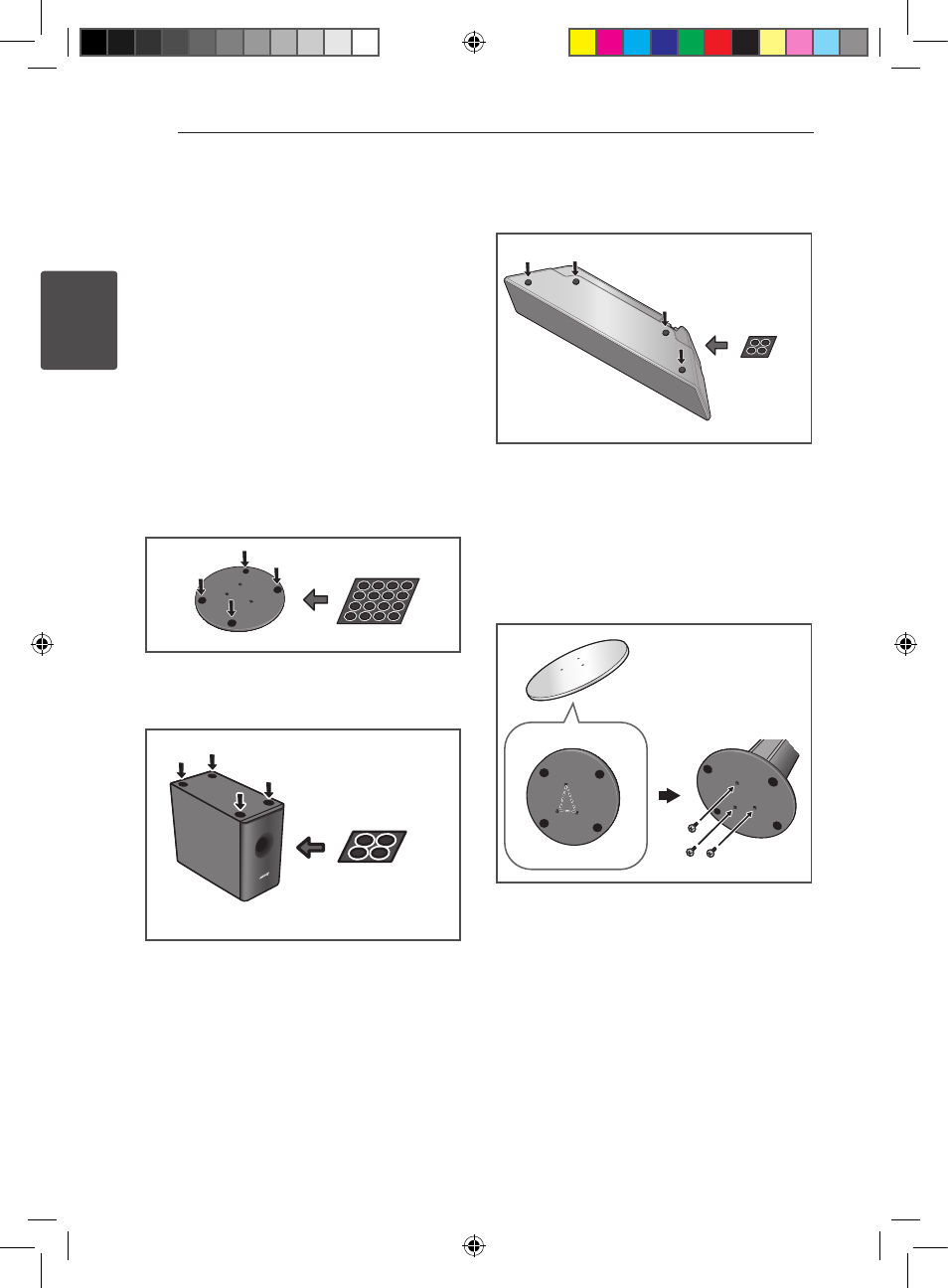

Préparation des haut-parleurs
1. Fixez les tampons anti-dérapage à la base des
socles de chaque haut-parleur, du caisson de
basse et du haut-parleur central.
Pour les haut-parleurs avant et enceintes
satellites :
Utilisez l’adhésif fourni pour fixer les quatre
tampons moyens à la base (en bas) de chacun
des socles de haut-parleur.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Tampons anti-dérapant -
moyens
Pour le caisson de basse :
Utilisez l’adhésif fourni pour fixer quatre grands
tampons à la base du caisson de basse.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Tampons anti-dérapant -
grands
Pour le haut-parleur central :
Utilisez l’adhésif fourni pour fixer quatre petits
tampons à la base du haut-parleur central.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Tampons anti-
dérapant - petits
2. Fixez les socles des haut-parleurs aux tiges en
utilisant les vis fournies.
Dès que vous avez aligné la tige et la base
du socle, fixez avec les petites vis aux points
indiquées ci-dessous. Notez que le haut-parleur
doit être face en direction de la base d’un
triangle isocèle.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Arrière
Avant
