2 Collegamento
Collegamento 16
C
ollegamen
to
2
Assemblare gli
altoparlanti
Montaggio degli altoparlanti
BCS-414

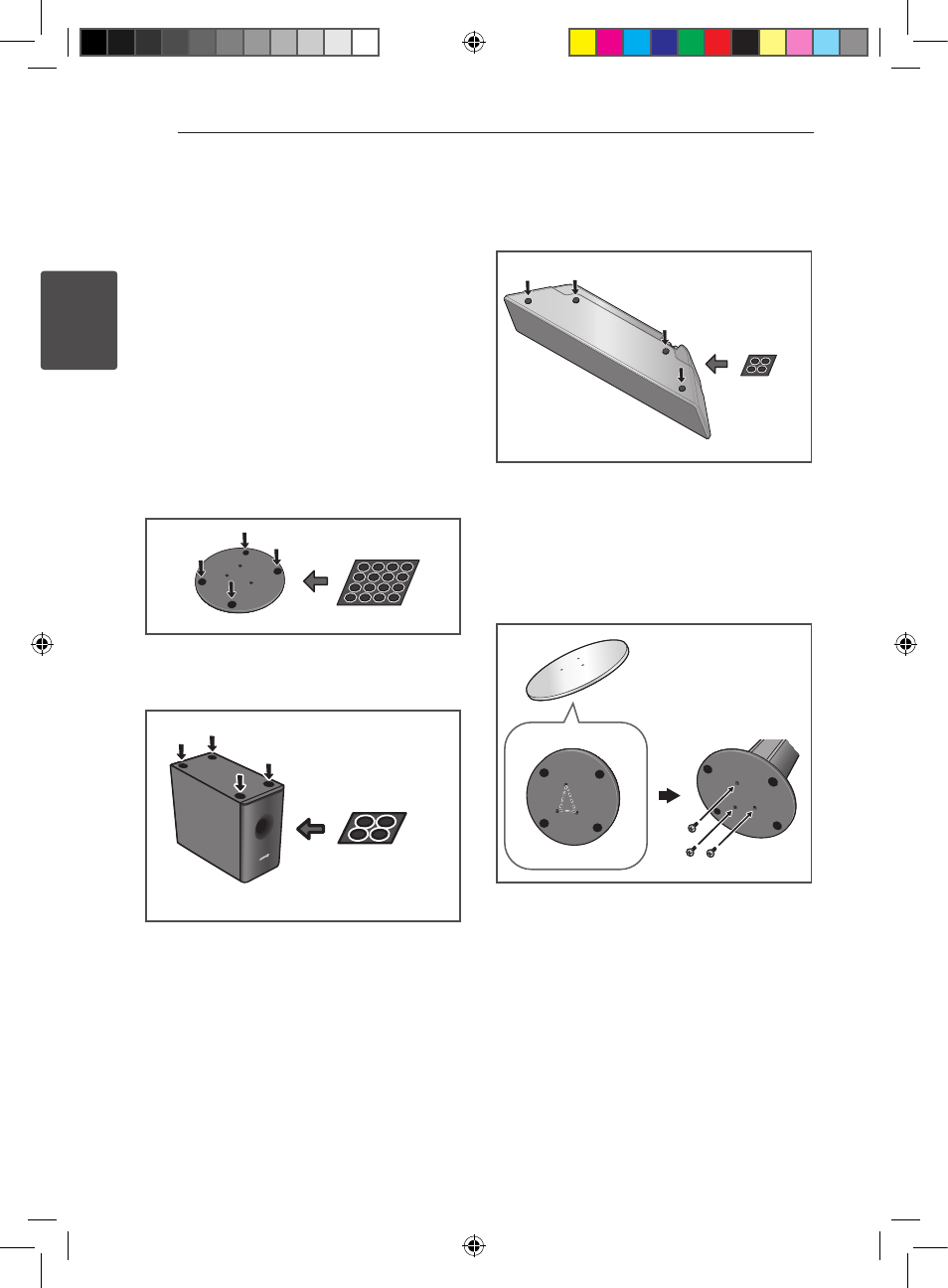

Preparazione degli altoparlanti
1. Applicare i piedini antiscivolo alla base
di ciascun altoparlante, del subwoofer e
dell’altoparlante centrale.
Per basi dell’altoparlante:
Utilizzare l’adesivo in dotazione per applicare i
quattro piedini medi alla base (parte inferiore) di
ciascuna base dell’altoparlante.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
piedini antiscivolo medi
Per subwoofer:
Utilizzare l’adesivo in dotazione per applicare i
quattro piedini medi alla base.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
piedini antiscivolo grandi
Per l’altoparlante centrale:
Utilizzare l’adesivo in dotazione per applicare i
quattro piedini piccoli alla base dell’altoparlante
centrale.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
piedini antiscivolo
piccoli
2. Installare le basi dell’altoparlante sulle aste
utilizzando le viti in dotazione.
Dopo aver allineato l’asta e la base, stringere
le viti piccolo nei punti illustrati di seguito. Si
noti che l’altoparlante deve essere rivolto nella
direzione della base del triangolo isoscele.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Parte posteriore
Parte anteriore
