Collegamento dei diffusori
Il ricevitore funziona anche con solo due diffusori stereo (i diffusori anteriori del diagramma) ma si
raccomanda l’uso di almeno cinque, e una dotazione completa è consigliabile per l’audio surround.
Per ottenere un audioo surround confortevole, installare i diffusori nel modo descritto di seguito.
Sistema surround a 7.1 canali:

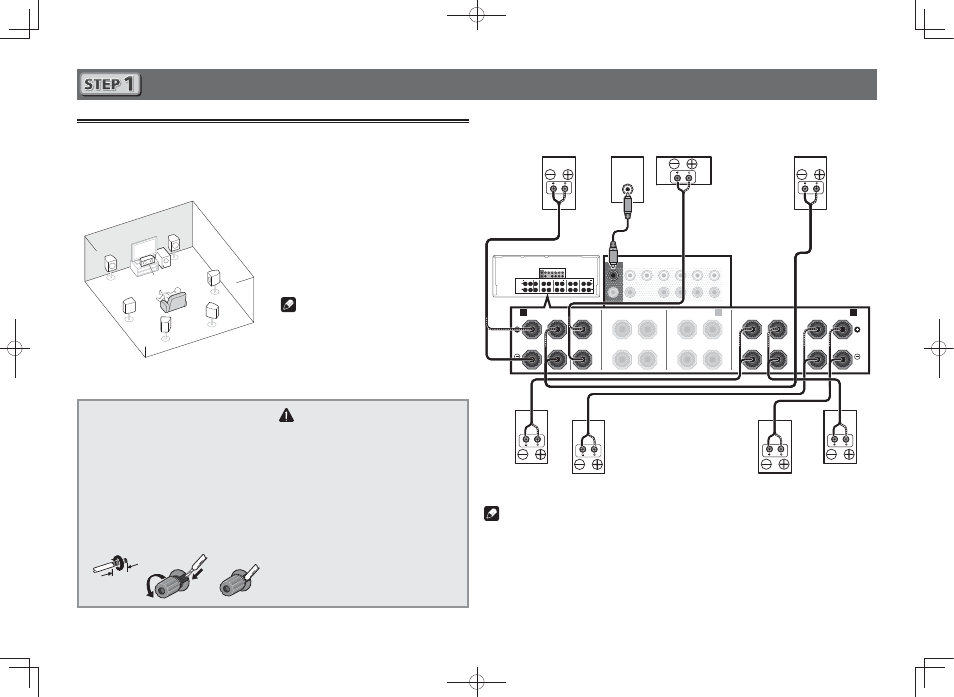

Installati i diffusori, collegarli nel modo visto in figura.
PRE OUT SURROUND SURR BACK T.MIDDLE (Single)
(Single)
FRONT CENTER SUBWOOFER
1
2
SPEAKERS
FRONT CENTER A A B R L SURROUND R L SURROUND BACK R L TOP MIDDLE R L
F WIDE L
R
FRONT WIDE / R L
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
(Single)
FRONT CENTER SUBWOOFER
1
2
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
F WIDE
L
R
FRONT WIDE /
R L
LINE LEVEL
INPUT
Subwoofer 1
(SW)
Anteriore destro
(R)
Surround destro
(SR)
Surround sinistro
(SL)
Anteriore sinistro
(L)
Centrale
(C)
Surround posteriore destro
(SBR)
Surround posteriore sinistro
(SBL)
Nota
‡ Se si usa un solo diffusore surround posteriore, collegarlo ai terminali SURROUND BACK L
(Single) .
‡ Questa unità supporta diffusori con impedenza nominale da 4 : a 16 :.
L – Anteriore sinistro
C – Centrale
R – Anteriore destro
SL – Surround sinistro
SR – Surround destro
SBL – Surround posteriore sinistro
SBR – Surround posteriore destro
SW – Subwoofer
Nota
‡ Esistono altri tipi di collegamento dei
diffusori (centrale superiore, anteriori
di altezza, anteriori di ampiezza, ecc.).
Per i dettagli, vedere “Collegamento
dell’apparecchio” nelle istruzioni per l’uso.
Collegamento dei cavi dei diffusori
Verificare di collegare il diffusore sulla
destra al terminale di destra (R) ed il sinistro
al terminale di sinistra (L). Controllare anche
che i terminali positivo e negativo (+/–)
del ricevitore corrispondano a quelli dei
diffusori.
1
SSNQBHFKH@QDÄEQ@ÄKNQNÄHÄ×KHÄDRONRSH
2 KKDMS@QDÄHKÄSDQLHM@KDÄDCÄHMRDQHQDÄHKÄ×KN
denudato.
3
Stringere il terminale.
1 2 3
10 mm
ATTENZIONE
‡ Prima di effettuare o modificare i
collegamenti, disattivare l’alimentazione
e scollegare il cavo di alimentazione
dalla presa a muro.
‡ Questi terminali contengono voltaggi
PERICOLOSI . Per evitare il rischio di
folgorazioni nel collegare o scollegare
i cavi dei diffusori, scollegare il cavo di
alimentazione prima di toccare parti
non isolate.
SL
L
R
SR
SBL
SBR
SW
C
