6
Raccordement
Raccordement des enceintes
Le récepteur fonctionne avec deux enceintes stéréo seulement (enceintes avant sur le schéma)
mais il est conseillé d’utiliser au moins cinq enceintes, et avec une configuration complète le
son surround sera bien meilleur.
Pour obtenir le son surround le plus agréable, installez vos enceintes comme illustré ci-dessous.
Système surround à 7.1 canaux :
L – Avant Gauche
C – Centre
R – Avant Droite
SL – Surround Gauche
SR – Surround Droite
SBL – Surround arrière Gauche
SBR – Surround arrière Droite
SW – Caisson de grave
Remarque
‡ Il existe aussi d’autres façons de
connecter les enceintes (moyen haut,
avant haute, avant large, etc.). Reportez-
vous à la rubrique “Raccordement de votre
équipement” du mode d’emploi pour plus
d’informations.
Raccordement des câbles d’en-
ceintes
Veillez à bien raccorder l’enceinte de droite
à la borne droite (R) et l’enceinte de gauche
à la borne de gauche (L). Assurez-vous aussi
que les bornes positives et négatives (+/–)
sur le récepteur correspondent à celles des
enceintes.
1 Torsadez les fils ensemble.
2 #°UHRRDYÄK@ÄANQMDÄDSÄHMR°QDYÄK@ÄO@QSHDÄ
C°MTC°DÄCDRÄEHKR
3 Serrez la borne.
1 2 3
10 mm
ATTENTION
‡ Avant de réaliser ou de modifier des
liaisons, éteignez les appareils et
débranchez le cordon d’alimentation de
la prise électrique.
‡ Ces bornes d’enceintes sont soumises à
une tension DANGEREUSE. Pour éviter
tout risque de décharge électrique lors
du branchement ou débranchement
des câbles d’enceintes, débranchez le
cordon d’alimentation avant de toucher
les parties non isolées.
SL
L
R
SR
SBL
SBR
SW
C

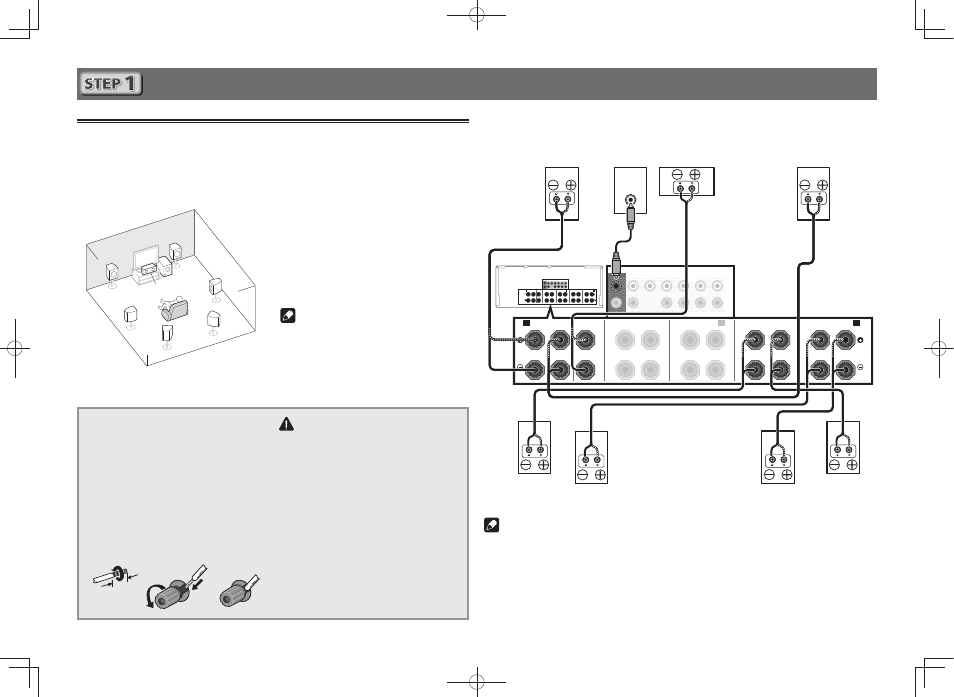

Après avoir installé les enceintes, raccordez-les de la façon ci-dessous.
PRE OUT SURROUND SURR BACK T.MIDDLE (Single)
(Single)
FRONT CENTER SUBWOOFER
1
2
SPEAKERS
FRONT CENTER A A B R L SURROUND R L SURROUND BACK R L TOP MIDDLE R L
F WIDE L R
FRONT WIDE / R L
PRE OUT
SURROUND SURR BACK T.MIDDLE
(Single)
(Single)
FRONT CENTER SUBWOOFER
1
2
FRONT CENTER A A B
R L
SURROUND
R L
SURROUND BACK
R L
TOP MIDDLE
R L
F WIDE
L
R
FRONT WIDE /
R L
LINE LEVEL
INPUT
Caisson de
grave
(SW)
Avant Droite
(R)
Surround Droite
(SR)
Surround
Gauche
(SL)
Avant
Gauche
(L)
Centre
(C)
Surround arrière Droite
(SBR)
Surround arrière Gauche
(SBL)
Remarque
‡ Si vous raccordez une seule enceinte surround arrière, raccordez-la aux bornes SURROUND
BACK L (Single) .
‡ Cet appareil accepte les enceintes ayant une impédance nominale de 4 : а 16 :.
