3

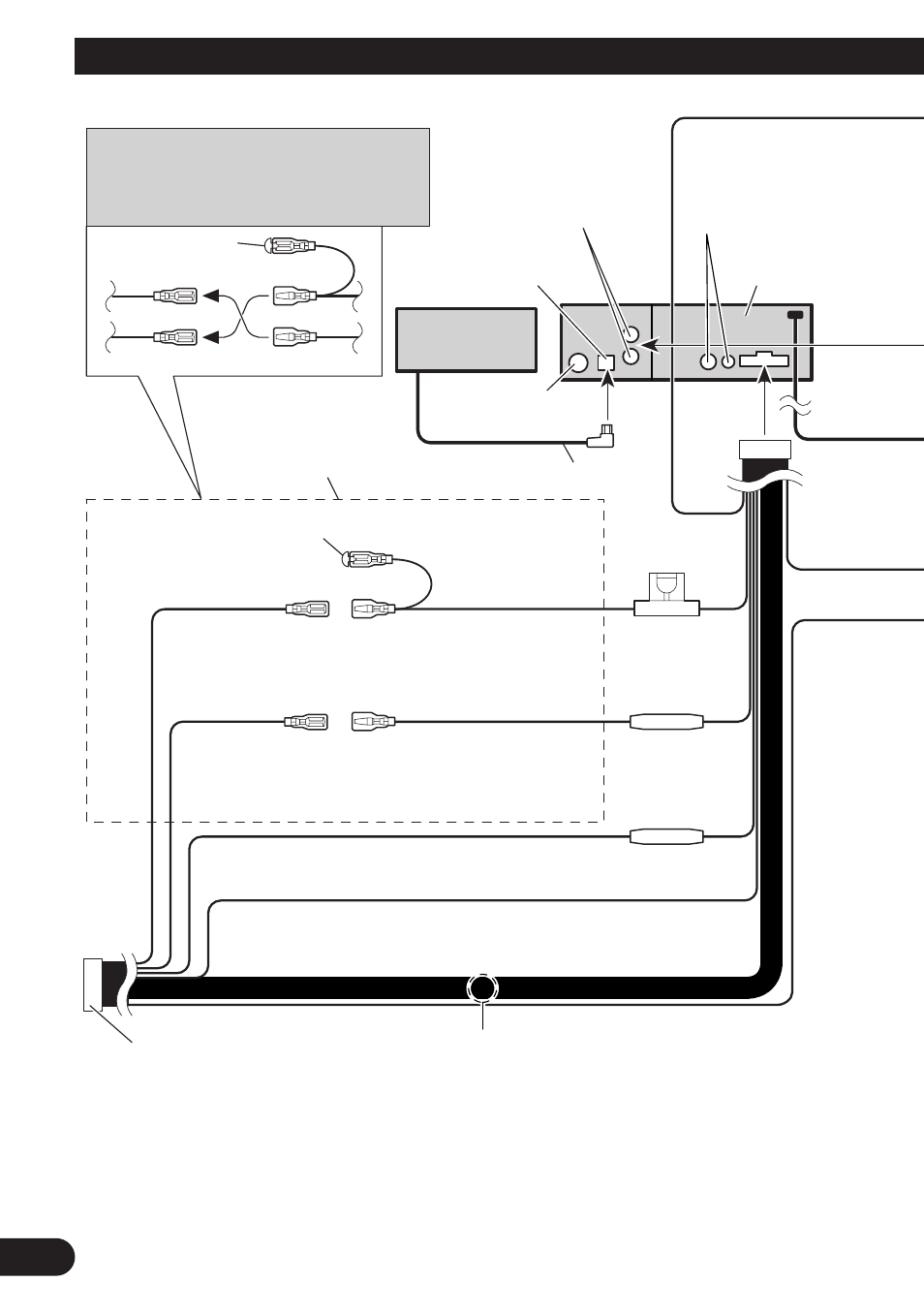

Collegamento delle unità
Nota:
A seconda del tipo di veicolo, la funzione di
3* e 5* protrebbe essere differente. In tal caso
collegare sempre 2* a 5* e 4* a 3*.
4* 5*
3*
1*
2*
Questo apparecchio
Terminal per antenna
Collegare fra loro cavi
di uguale colore.
Cappuccio (1*)
Se questo terminale non è in
uso, non togliere il cappuccio.
Giallo (3*)
Riserva
(o accessoria) Giallo (2*)
Al terminale constantemente ali-
mentato, qualunque sia la posi-
zione della chiave d’accensione.
Rosso (5*)
Accessoria
(o riserva) Rosso (4*)
Collegare alla chiave
d’avviamento ON/OFF
(12 V di c.c.).
Portafusibili
Nero (massa)
Al telaio (parte metallica) dell’automobile.
Connettore ISO
Nota:
In alcuni veicoli, il connettore ISO
potrebbe essere diviso in due. In tal
caso, non mancare di connettere
ambedue i connettori.
Cavi diffusore
Bianco
: Anteriore sinistro +
Bianco/nero : Anteriore sinistro ≠
Grigio : Anteriore destro +
Grigio/nero : Anteriore destro ≠
Verde : Posteriore sinistro + o Non usare
Verde/nero : Posteriore sinistro ≠ o Non usare
Violetto : Posteriore destro + o Subwoofer +
Violetto/nero : Posteriore destro ≠ o Subwoofer ≠
Ingresso IP-BUS (Blu)
Lettori multi-CD
(venduto separa-
tamente)
Uscita del sub-
woofer o uscita
senza dissolvenza
Cavo IP-BUS
Arancione
Al terminale dell’interruttore di illuminazione
Far riferimento al manuale
d’istruzioni del telefono a viva
voce (venduto separatamente).
Resistenza fusible
Resistenza fusible
