La disposition des broches du connecteur ISO dif-
fère en fonction du type de véhicule. Connectez 6*
et 7* quand la broche 5 est la commande d’antenne.
Sinon, ne connectez jamais les broches 6* et 7*.
Jaune/noir
Si vous utilisez un téléphone cellulaire, connectez-le via le câble mise en
sourdine audio sur la téléphone cellulaire. Sinon, laisser le câble de mise en
sourdine audio sans aucune connexion.
Bleu/blanc (6*)
Vers la borne de commande
du relais d’antenne motorisée
(maximum 300 mA sous
12 V CC).
Télécommande d’ensemble
Bleu/blanc
Vers la borne de commande de l’amplificateur
de puissance (maximum 300 mA sous 12 V CC).
Câbles de liaison munis
de prises RCA (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Bleu/blanc (7*)
Gauche
Droite
Effectuez ces rac-
cordements lorsque
l’installation comporte
un autre amplificateur. Remarque:
Lorsqu’un haut-parleur d’extrêmes graves est relié à cet appareil
et remplace ainsi le haut-parleur arrière droit, ne raccordez pas
les cordons de liaison au haut-parleur arrière gauche. Pour de
plus amples détails, reportez-vous au paragraphe du mode d’em-
ploi concernant le menu des réglages initiaux.
Sortie vers les haut-
parleurs avant

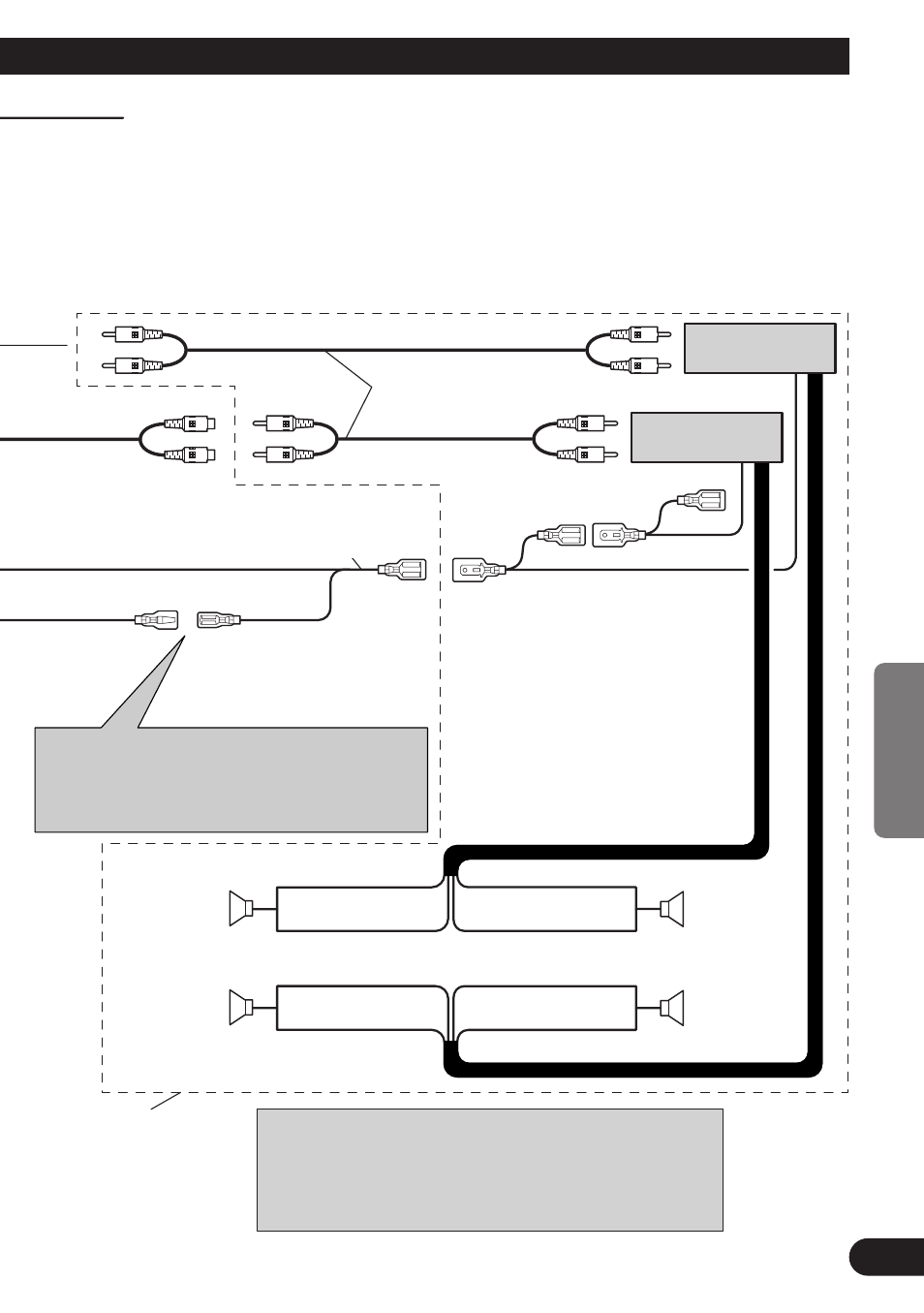

Fig. 2
Haut-parleur
avant Haut-parleur
avant
Haut-parleur
d’extrêmes
graves Haut-parleur
d’extrêmes
graves
