Inbouwen
ENG/MASTER 96 176

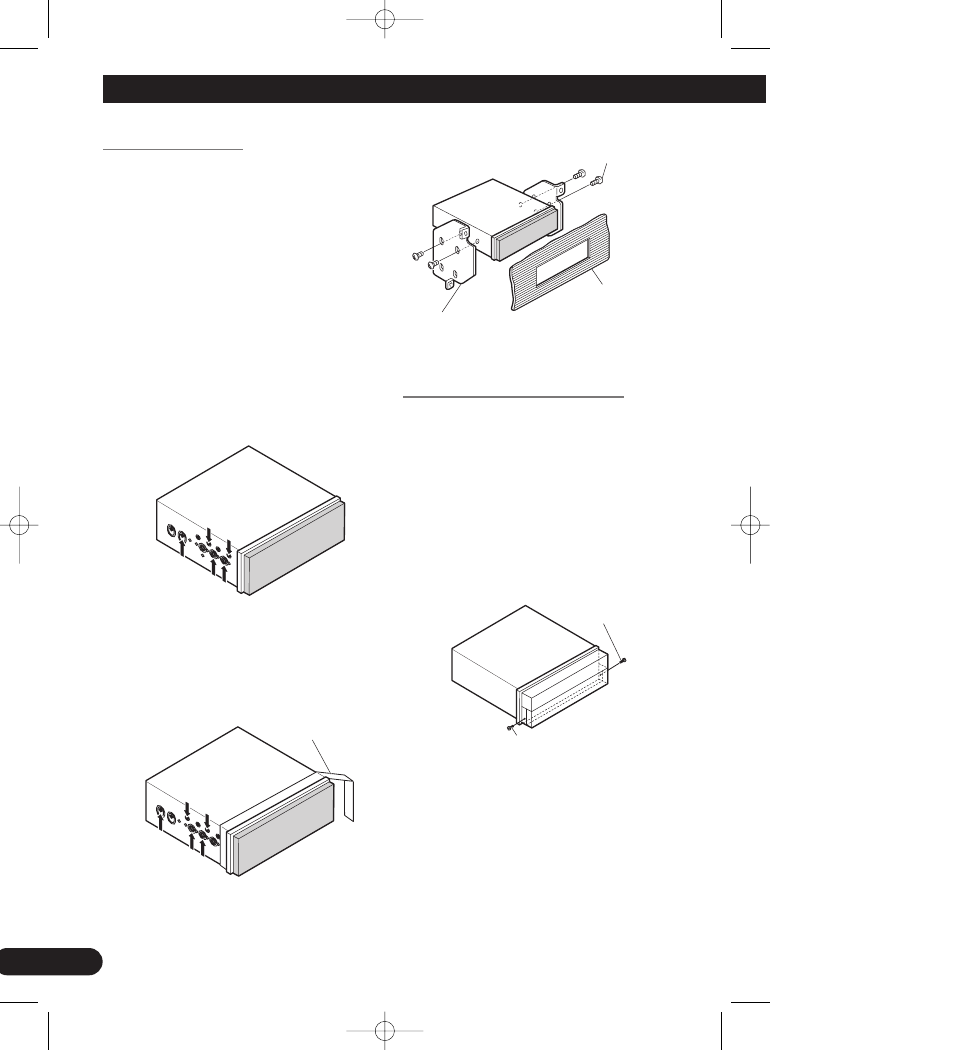

DIN achtermontage
Installatie met gebruikmaking van de
schroefgaten aan de zijkanten van de
eenheid
• Bevestig de eenheid op de fa-
briekssteun voor de radio.
Kies een positie waar de schroefgaten
van de beugel en de schroefgaten van
dit product in een lijn liggen (passen)
en draai de schroeven op 2 plaatsen
aan elke kant vast. Gebruik, afhanke-
lijk van de vorm van de schroefgaten
in de beugel, schroeven (4
× 3 mm),
drukkingsschroeven (5 × 6 mm) of
schroeven met platte kop (5 × 6 mm).
*1 Gebruik alleen schroeven (4
× 3 mm).
• Gebruik bij inbouw op een nauwe
plaats de volgende schroefgaten.
Plak in zo’n geval camouflageband
op de delen die uit het dashboard
steken.
Bevestigen van het voorpaneel
Maakt u geen gebruik van de verwij-
derings- en bevestigingsfunctie van het
voorpaneel, gebruik dan de
bijgeleverde bevestigingsschroeven om
het voorpaneel op dit apparaat te beves-
tigen.
• Bevestig, na het verwijderen van
het voorpaneel, m.b.v. bevesti-
gingsschroeven het voorpaneel
op het apparaat.
Bevestigingsschroef
Bevestigingsschroef
Drukkingsschroef
(5
× 6mm)
Dashboard of
console
Radio bevestigingsbeugel
van de fabrikant
*1
*1
Camouflageband
*1
*1
