9
Branchement du système
ENG/MASTER 96 100

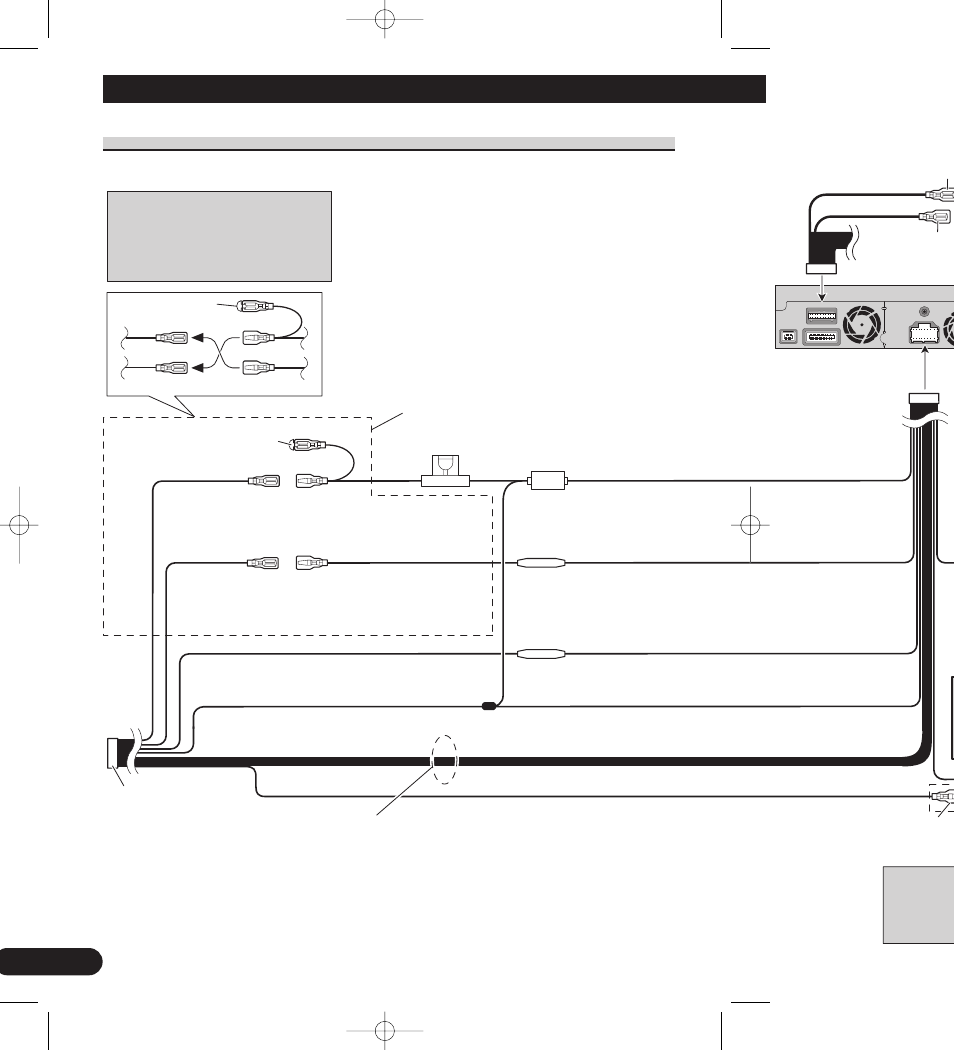

Branchement du cordon d’alimentation (1)
Connectez ensemble les
câbles de même couleur.
Capuchon (1*)
Si cette borne n’est pas utilisée,
ne retirez pas le capuchon.
Connecteur ISO
Porte-fusible
1*
2*
4*
3*
5*
Jaune (2*)
A la borne toujours sous tension,
quelle que soit la position du
contacteur d’allumage.
Rouge (4*)
A la borne électrique, contrôlée
par la position ON/OFF du
contacteur d’allumage (12 V c.c.).
Jaune (3*)
Secours
(ou accessoire)
Rouge (5*)
Accessoire
(ou secours)
Noir (masse)
A la carrosserie (partie
métallique) du véhicule.
Orange/blanc
A la borne du commutateur d’éclairage.
Remarque :
Sur certains véhicules, le connecteur
ISO peut être divisé en deux. Dans
ce cas, assurez-vous que les deux
connecteurs sont branchés.
Résistance de fusible
GUIDE O
SYSTEM
CONTR
Résistance de fusible
Remarque :
La fonction du 3* et du 5* peut différer
en fonction du type de véhicule. Dans ce
cas, assurez-vous que 2* est connecté à
5* et 4* à 3*.
Bleu (6* Câbles de liaison aux haut-parleurs
Blanc :
Avant gauche +
Blanc/noir : Avant gauche ≠
Gris :
Avant droit +
Gris/noir : Avant droit ≠
Vert : Arrière gauche + ou haut-parleur d’extrêmes graves +
Vert/noir : Arrière gauche ≠ ou haut-parleur d’extrêmes graves ≠
Violet : Arrière droit + ou haut-parleur d’extrêmes graves +
Violet/noir : Arrière droit ≠ ou haut-parleur d’extrêmes graves ≠
La position d
fonction du t
la broche 5 e
autres types
