4
Ja

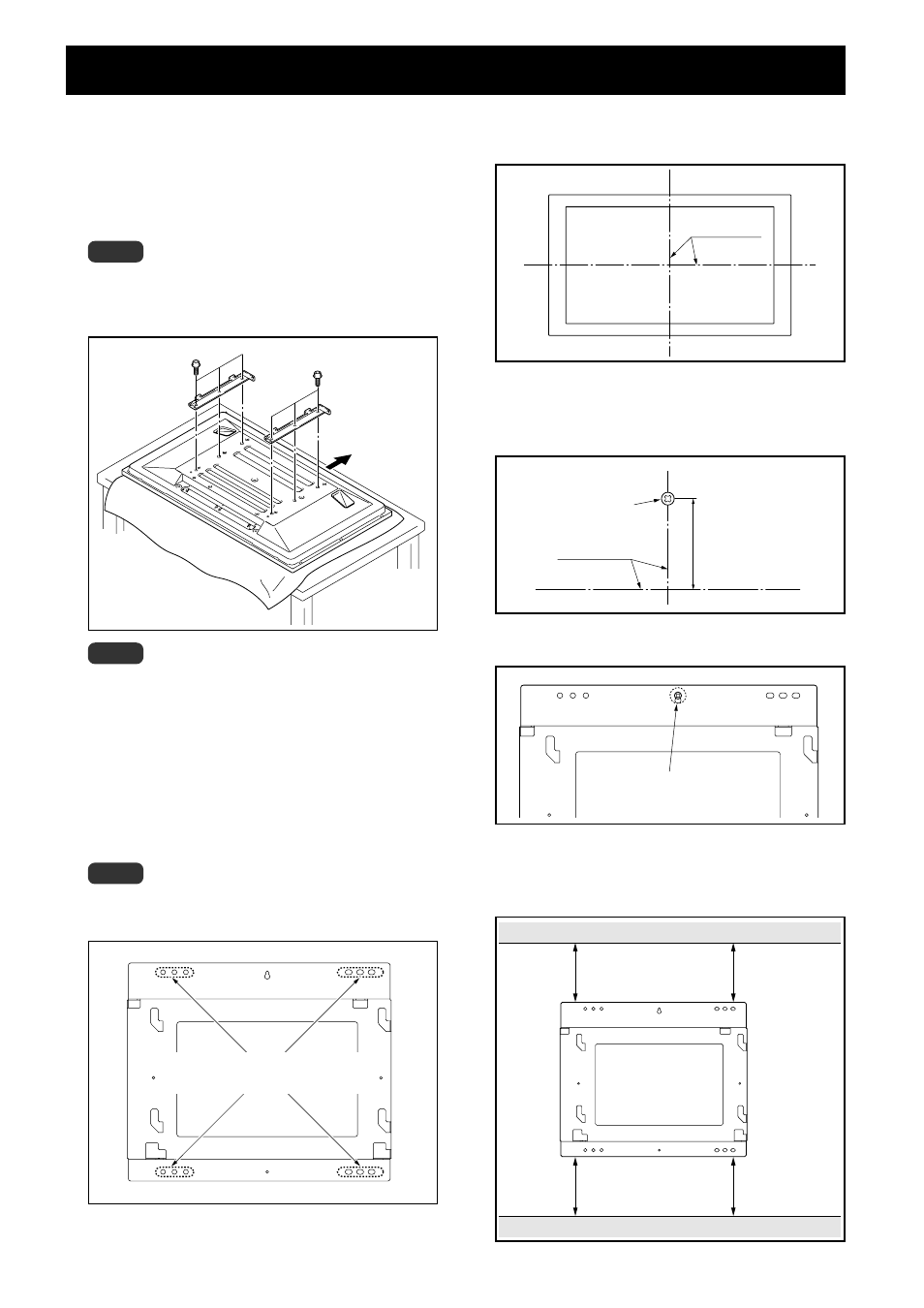

設置手順
3
プラズマディスプレイにPDP側金具を取り付
ける。
プラズマディスプレイとPDP側金具を、上下をまちがえ
ないように M8 ツバ付ボルトで固定してください（6 カ
所）。
ご注意
ディスプレイにキズおよび破損が生じないように、シートの
ようなものを敷いてください。
必ず安定したテーブルなどの上で取り付けてください。
ご注意
スピーカーを取り付ける場合は、この段階で取り付けてくだ
さい。
取り付け方はプラズマディスプレイ本体の取扱説明書のス
ピーカー取付手順をご覧ください。
4
壁側金具を壁に取り付ける。
左右対称の位置に固定してください。（4 カ所以上）
このとき使用するネジ、ボルト類は壁の強度や材質によ
り異なりますので、別途ご用意ください。
ご注意
取り付けの際には、 壁や梁の強度を確認してから作業を行ってく
ださい。
こちらを上に
してください。
取り付け穴
（左右対称の位置に固定：4 カ所以上）
1 はじめに壁や梁の強度を確認しながらプラズマディスプレ
イを取り付ける位置を決め、画面センターの位置を出す。
画面センター
2 画面センターから上側230mmに位置出し用のネジを仮
止めする。仮止めしたネジは金具が固定された後、必要
ない場合は取り外してください。
230mm
画面センター
ネジを仮止めする
4 天井から壁側金具までの距離（A 1 、A 2 )、または床から
金具までの距離（B 1 、B 2 ）を測り、水平になるように調
整してから壁へボルトなどで固定する。
ネジに壁側金具を
引っ掛ける
3 手順 2 のネジに壁側金具を引っ掛ける。
天 井
床
A 1
B 1
A 2
B 2
A 1 ＝ A 2
または
B 1 ＝ B 2
