Aansluiting via de luidspre-
keringangskabel

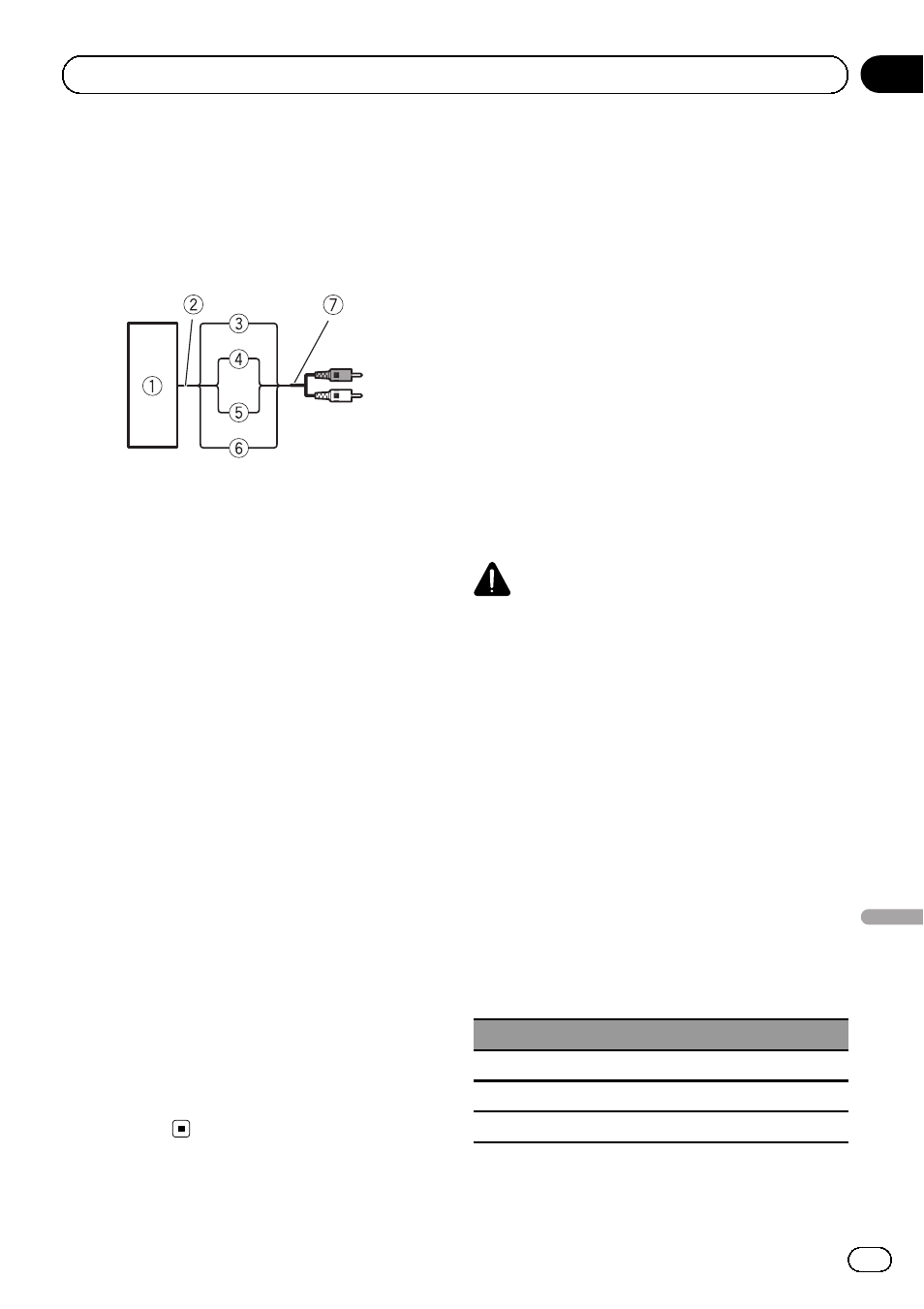

Verbind de luidsprekeruitgangen van de auto-
radio met de versterker d.m.v. de bijgeleverde
luidsprekerkabels met RCA-stekker.
1 Autoradio
2 Luidsprekeruitgang
3 Rood: rechts
+
4 Zwart: rechts *
5 Zwart: links *
6 Wit: links +
7 Luidsprekeringang met RCA-stekker
Naar RCA-ingang van dit toestel
Opmerkingen
! Als het hoofdtoestel via luidsprekerdraad met
een RCA-stekker op de versterker wordt aan-
gesloten, wordt de versterker automatisch in-
en uitgeschakeld wanneer het hoofdtoestel
wordt aan- en uitgezet. Deze functie werkt niet
in combinatie met sommige hoofdtoestellen.
Gebruik in dat geval een systeemafstandsbe-
dieningskabel (afzonderlijk verkrijgbaar). Als
meerdere versterkers synchroon worden aan-
gesloten, verbindt u het hoofdtoestel en alle
versterkers via de systeemafstandsbedienings-
kabel.
! Sluit de systeemafstandsbediening aan indien
u de autoradio zonder de versterker wilt ge-
bruiken.
! De versterker selecteert automatisch de in-
gangssignaalmodus door te detecteren of het
ingangssignaal RCA-niveau of luidsprekerni-
veau heeft.
Aansluitingen niet solderen
! De kabel moet periodiek gecontroleerd en
(indien nodig) vastgezet worden omdat hij
na verloop van tijd loskomt.
! Soldeer of vlecht de kabeluiteinden niet
aan of in elkaar.
! Let op dat de isolatiemantel van de kabel
niet wordt ingeklemd wanneer u de kabel
vastzet.
! Gebruik de bijgeleverde moersleutel om de
bevestigingsschroef van de versterker vast
te draaien of los te maken, en om de kabel
vast te leggen. Let op dat u deze niet te
hard aandraait omdat daardoor de draad
wordt beschadigd.
De voedingsaansluiting verbinden
WAARSCHUWING
Indien de accukabel niet goed (met de aansluit-
schroeven) wordt aangesloten, bestaat er een risi-
co op oververhitting, storingen en lichamelijk
letsel zoals lichte brandwonden.
! Gebruik altijd de aanbevolen accu- en aard-
kabels, die afzonderlijk verkrijgbaar zijn.
Sluit de accukabel rechtstreeks op de posi-
tieve (
+) pool van de accu van het voertuig
aan, en de aardkabel op de carrosserie.
! De aanbevolen kabelgrootte (AWG: Ameri-
can Wire Gauge) is als volgt. De accukabel,
de aardkabel en de optionele directe aard-
kabel moeten even groot zijn.
! Gebruik een kabel van 8 AWG tot 16 AWG
voor de luidsprekerkabel.
Afmetingen accukabel en aardkabel
Kabellengte Kabeldikte
minder dan 4,5 m 8 AWG
minder dan 7,2 m 6 AWG
minder dan 11,4 m 4 AWG
