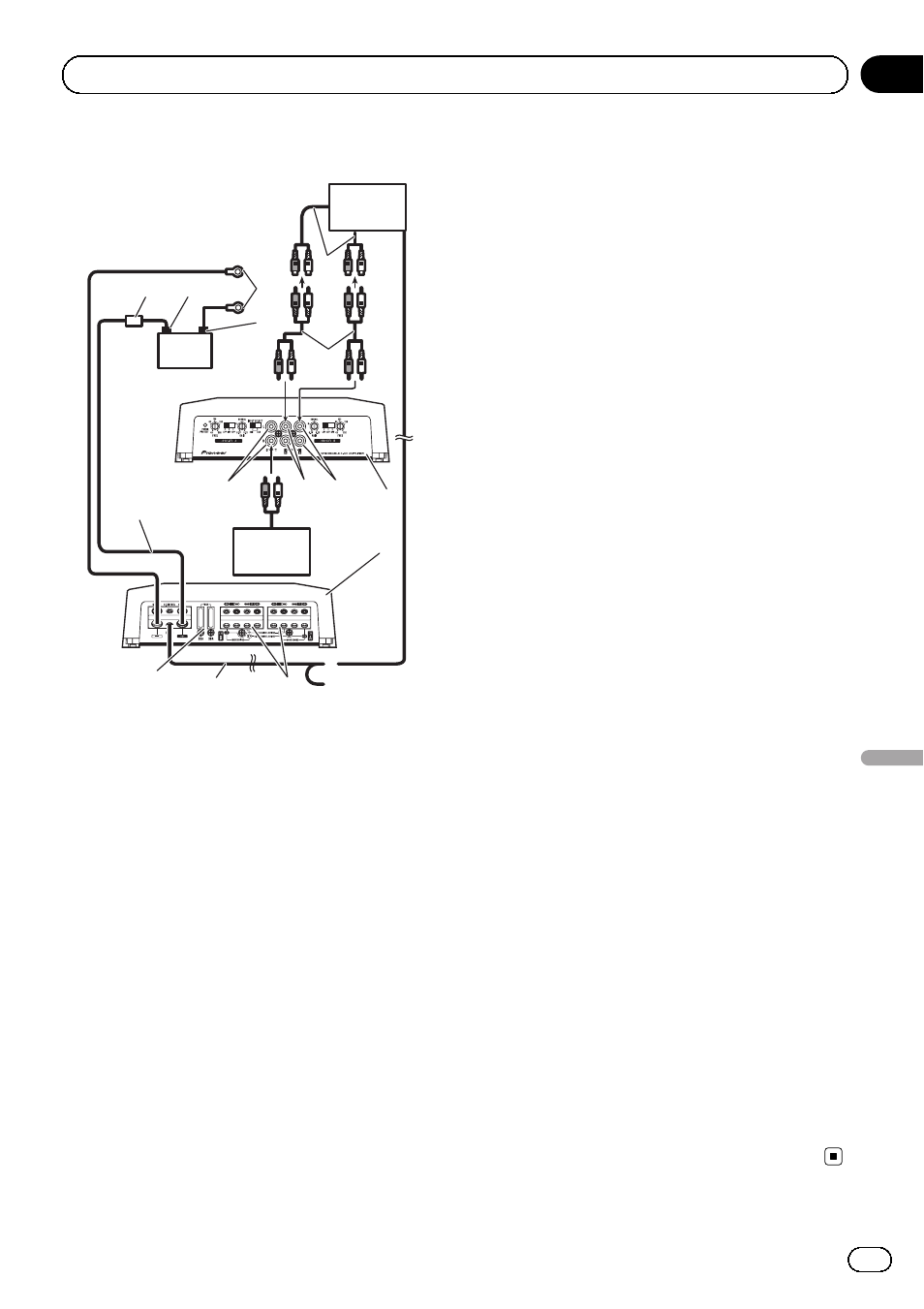

Anschlussschema
1
f
3
4
5
6
8
b a
9
i
g
h
d
e
c
2
7
1 Batteriekabel (als Sonderzubehör erhältlich)
! Die maximale Länge des Kabels zwi-
schen der Sicherung und der positiven
+-Klemme der Batterie beträgt 30 cm.
! Details zu den Kabellängen finden Sie
unter Anschließen der Stromklemme auf
Seite 62. Das Batteriekabel, Erdungska-
bel und optionales direktes Erdungska-
bel müssen die gleiche Länge haben.
Wenn Sie alle anderen Verstärkeran-
schlüsse vorgenommen haben, schlie-
ßen Sie die Batteriekabelklemme des
Verstärkers an der positiven
+-Klemme
der Batterie an.
2 Sicherung (80 A) (als Sonderzubehör erhält-
lich)
Jeder Verstärker muss separat bei 80 A gesi-
chert werden.
3 Positiver Pol ( +)
4 Negative Klemme ( *)
5 Batterie (als Sonderzubehör erhältlich)
6 Erdungskabel, Klemme (als Sonderzubehör
erhältlich)
Die Erdungskabel müssen die gleiche Länge
wie das Batteriekabel aufweisen.
Verbinden Sie das Erdungskabel mit einem
Metallkörper oder -gehäuse.
7 Kfz-Stereoanlage mit Cinch-Ausgängen (als
Sonderzubehör erhältlich)
8 Externer Ausgang
Wenn nur ein Eingang verwendet wird, darf
nichts an den Cinch-Eingang B angeschlos-
sen werden.
9 Anschlusskabel mit Cinch-Steckanschlüssen
(als Sonderzubehör erhältlich)
a Cinch-Eingang A
b Cinch-Eingang B
c Verstärker mit Cinch-Eingängen (als Sonder-
zubehör erhältlich)
d Cinch-Ausgang
Das Eingangssignal wird an CH A ausgege-
ben.
e Lautsprecherausgangsklemmen
Anweisungen zum Anschließen des Lautspre-
chers finden Sie im nachfolgenden Abschnitt.
Siehe Anschlüsse bei Verwendung des Laut-
sprechereingangskabels auf Seite 61.
f Kabel der Systemfernbedienung (als Sonder-
zubehör erhältlich)
Verbinden Sie den Klemmenstecker dieses
Kabels mit der Klemme der Systemfernbedie-
nung der Kfz-Stereoanlage. Die Klemmen-
buchse kann mit der
Automatikantennenrelais-Steuerklemme ver-
bunden werden. Wenn die Kfz-Stereoanlage
über keine Systemfernbedienungsklemme ver-
fügt, verbinden Sie den Klemmenstecker über
die Zündung mit der Stromklemme.
g Sicherung (30 A) × 2
h Frontseite
i Rückseite
Hinweis
Der INPUT SELECT-Schalter (Eingangsauswahl)
muss eingestellt werden. Für detaillierte Informa-
tionen siehe Einstellen des Geräts auf Seite 55.
