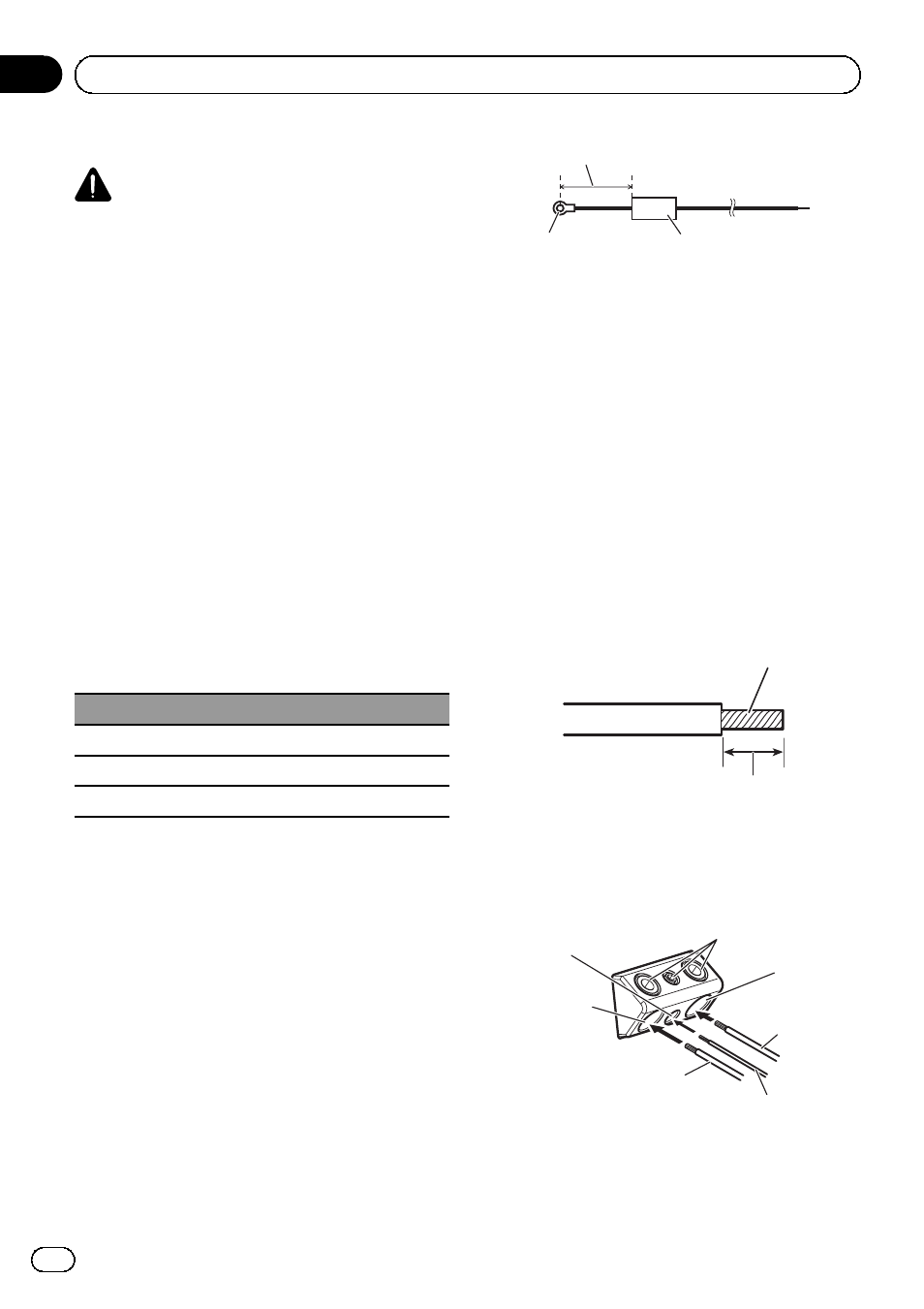

Anschließen der Stromklemme
WARNUNG
Wenn das Batteriekabel nicht sicher mit Hilfe der
Klemmenschrauben an der Klemme befestigt
wird, besteht die Gefahr von Überhitzung, Be-
triebsstörungen und Verletzungen, u. a. von leich-
ten Verbrennungen.
! Verwenden Sie immer das separat erhältli-
che empfohlene Batterie- und Erdungska-
bel. Schließen Sie das Batteriekabel direkt
am positiven Pol (
+) der Autobatterie und
das Erdungskabel an der Fahrzeugkarosse-
rie an.
! Es gelten die folgenden empfohlenen Ka-
belgrößen (AWG: American Wire Gauge).
Das Batteriekabel, Erdungskabel und optio-
nales direktes Erdungskabel müssen die
gleiche Länge haben.
! Verwenden Sie für die Lautsprecherkabel
ein Kabel mit 8 AWG bis 16 AWG.
Batterie- und Erdungskabelgröße
Kabellänge Kabelgröße
Unter 4,5 m 8 AWG
Unter 7,2 m 6 AWG
Unter 11,4 m 4 AWG
1 Führen Sie das Batteriekabel vom Mo-
torraum in das Fahrzeuginnere.
! Wenn in die Fahrzeugkarosserie ein Kabel-
durchgangsloch gebohrt und ein Kabel hin-
durchgeführt wird, muss sichergestellt
werden, dass das Kabel aufgrund einer Be-
schädigung durch scharfe Kanten oder
Grate des Loches nicht kurzgeschlossen
wird.
Wenn Sie alle anderen Verstärkeranschlüsse
vorgenommen haben, schließen Sie die Batte-
riekabelklemme des Verstärkers am positiven
Pol (
+) der Batterie an.
2
1 3
1 Positiver Pol ( +)
2 Batteriekabel (als Sonderzubehör erhält-
lich)
Die maximale Länge des Kabels zwischen
der Sicherung und der positiven
+-Klemme
der Batterie beträgt 30 cm.
3 Sicherung (80 A) (als Sonderzubehör erhält-
lich)
Jeder Verstärker muss separat bei 80 A gesi-
chert werden.
2 Verwenden Sie eine Drahtzange oder
ein Universalmesser, um circa 10 mm der
Enden des Batterie-, Erdungs- und System-
fernsteuerungskabels freizulegen und ver-
drillen Sie dann die freigelegten Drähte.
Verdrillung
10 mm
3 Schließen Sie die Kabel an die Klemmen
an.
Befestigen Sie die Kabel sicher mit Hilfe der
Klemmenschrauben.
4
6
7
2
1
5
3
1 Batteriekabel
2 Stromklemme
3 Erdungskabel
4 Erdungsklemme (GND)
De
62
Abschnitt
03 Anschließen der Geräte
