68
Sp
Soporte de mesa x 1
Columnas de soporte C x 2 [columnas cortas]
* Para el modelo PDP-507XD/507XA
(salvo en los modelos con altavoces)
* Para el modelo PDP-427XD/427XA
Columnas de soporte L x 2 [columnas largas]
* Para el modelo PDP-507XD/507XA
(en los modelos con altavoces)
Bridas para cables x 2
Tornillos de instalación 1 (M8 x 16 mm: plateados) x 4
[utilizados para anclar las columnas y el soporte de mesa]
Tornillos de instalación 2
(M8 x 30 mm: plateados) x 2
Tornillos de instalación 3
(M8 x 40 mm: negros) x 2
* Para el modelo PDP-507XD/507XA
Llave Allen x 1
[tamaño diagonal: 6 mm)
Manual de instrucciones
(este documento) x 1
Llave de maquinista x 1 (10 mm)

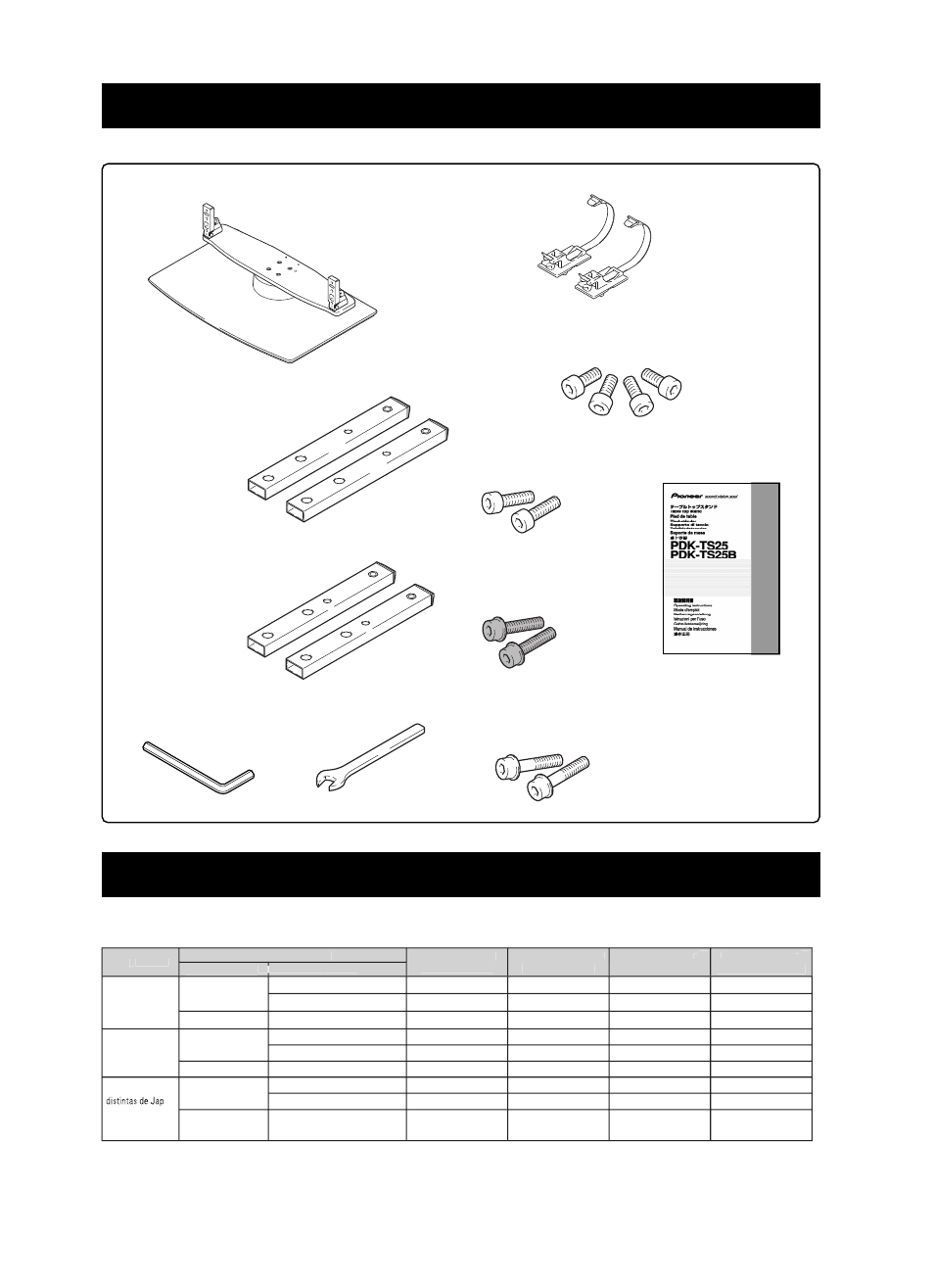

Comprobación de las piezas incluidas
Antes de proceder al montaje e instalación, asegúrese de tener todas las piezas incluidas.
Tabla de usos de las columnas de soporte
Las columnas de soporte empleadas en este producto dependerán de la pantalla de plasma y de los altavoces adquiridos.
Utilice la siguiente tabla para seleccionar las columnas de soporte que deberá utilizar.
Región de uso
Producto adquirido Columnas de soporte C
(columnas cortas)
Columnas de soporte L
(columnas largas)
Tornillos de instalación 3
(M8 x 40 mm: negros)
Tornillos de instalación 4
(M8 x 60 mm: plateados) Pantalla de plasma Altavoces
Japón
PDP-507HX
En los modelos con altavoces No pueden utilizarse Se utilizan Se utilizan No se utilizan
Salvo en los modelos con altavoces Recomendadas *Pueden utilizarse Se utilizan No se utilizan
PDP-427HX/427HXD Tipo altavoces integrados Recomendadas *Pueden utilizarse No se utilizan Se utilizan
Europa
PDP-507XD/507XA
En los modelos con altavoces No pueden utilizarse Se utilizan Se utilizan No se utilizan
Salvo en los modelos con altavoces Recomendadas *Pueden utilizarse Se utilizan No se utilizan
PDP-427XD/427XA Tipo altavoces integrados Recomendadas *Pueden utilizarse No se utilizan Se utilizan
Otras regiones
ón,
América del Norte y
Europa
Modelo de pantalla de
50 pulgadas En los modelos con altavoces No pueden utilizarse Se utilizan Se utilizan No se utilizan
Salvo en los modelos con altavoces Recomendadas *Pueden utilizarse Se utilizan No se utilizan
Modelo de pantalla de
42 pulgadas
Tipo altavoces integrados Recomendadas *Pueden utilizarse No se utilizan Se utilizan
*: pueden utilizarse cuando la pantalla esté colocada en una posición alta.
Tornillos de instalación 4
(M8 x 60 mm: plateados) x 2
* Para el modelo PDP-427XD/427XA
