I-3

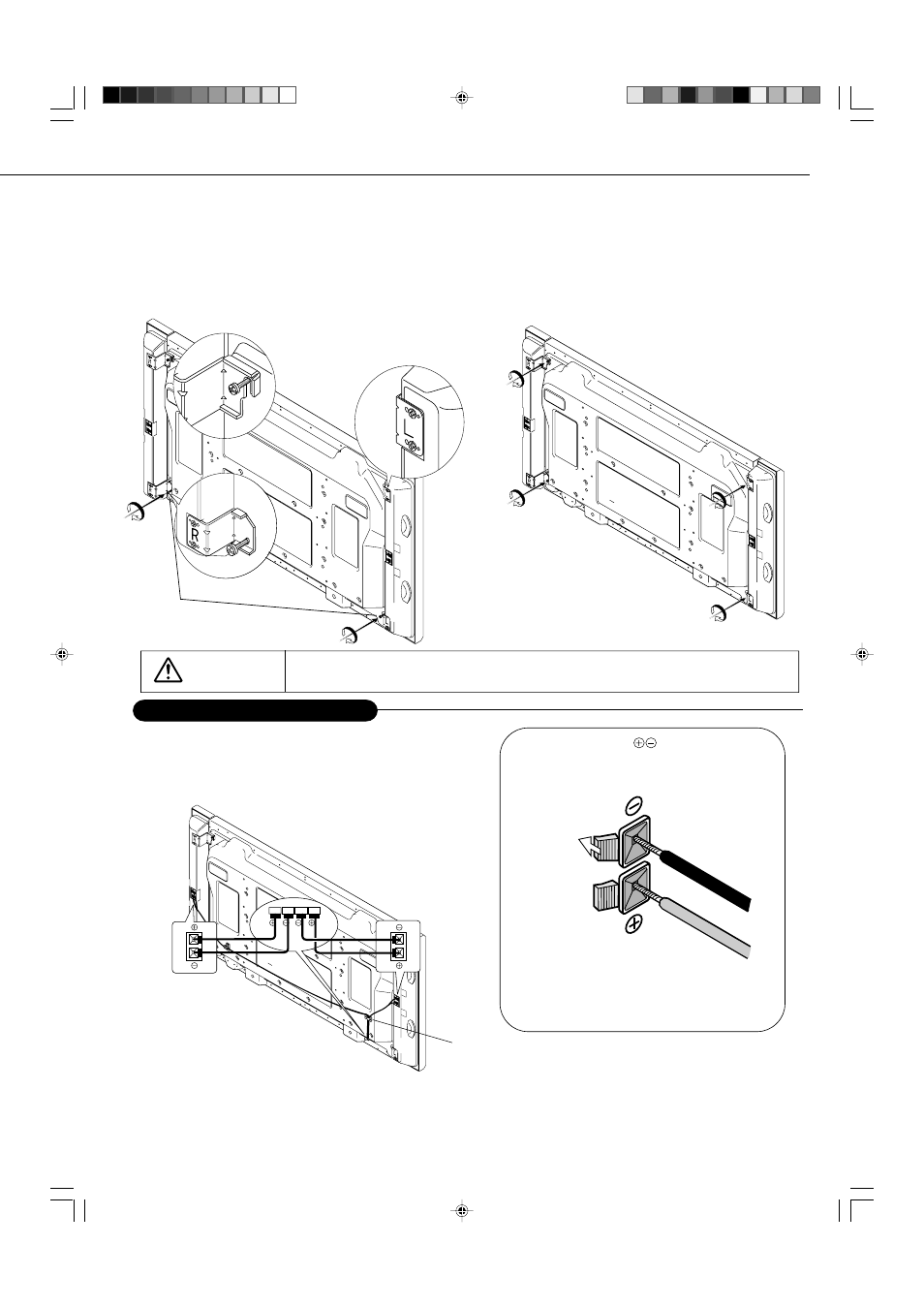

3 Afferrate i ganci nella parte superiore dei diffusori per
serrare parzialmente le viti, quindi allineate i fori nei
ganci nella parte inferiore dei diffusori ai fori delle viti
nella parte inferiore del display e serrate parzialmente le
viti in dotazione (M8).
4 Serrate completamente le quattro viti fissate
parzialmente.
Quando i diffusori vengono installati sul display, non spostate l'unità sollevando i diffusori.
Il display potrebbe cadere e causare infortuni.
*Premete il diffusore contro il display ruotando
contemporaneamente la vite.
Collegate i terminali SPEAKER R e L del display ai
terminali dei diffusori utilizzando i cavi di collegamento
in dotazione.
Spegnete tutte le unità collegate prima di collegare i cavi.
Tenete premuto il tasto di ciascun terminale
dei diffusori inserendo contemporaneamente
un conduttore del cavo di collegamento.
Rosso
Nero
Vi è una polarità con il conduttore di
ciascun cavo di collegamento.
Collegate ciascun conduttore al terminale
corretto.
Fermacavo
Eliminate il nastro di protezione dal retro del
fermacavo, quindi montate il fermacavo nella
posizione desiderata e unite i cavi.
AVVISO
Viti (M8)
Collegamento dei cavi
Dopo avere collegato i cavi dei diffusori ai relativi
terminali, tirando con delicatezza i cavi stessi si
raccomanda di verificare che il collegamento sia
stato eseguito saldamente. Un collegamento
allentato potrebbe infatti causare la perdita
dell’audio o la formazione di rumore.
