Conexión 02
7
Es
Capítulo 2:
Conexión
Conexiones del cableado
Asegúrese de no doblar los cables por encima
del equipo (tal como se muestra en la
ilustración). Si esto sucede, el campo
magnético producido por los transformadores
de este equipo podría provocar un zumbido en
los altavoces.
Importante
• Antes de hacer o cambiar cualquier
conexión, apague la unidad y desenchufe
el cable de alimentación de la toma de CA.

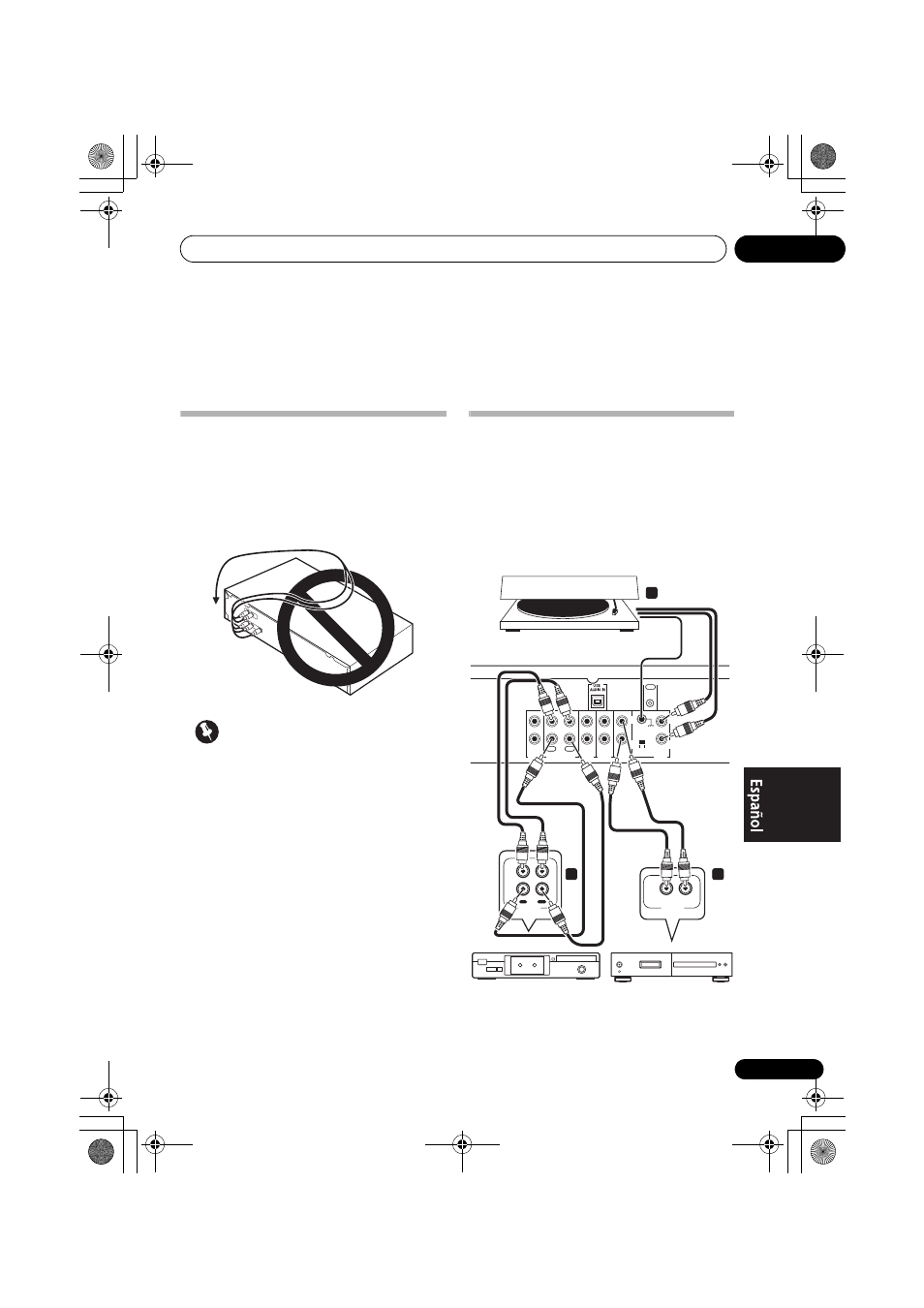

Conexión de componentes de
audio
El número y tipo de conexiones depende del
componente que vaya a conectar. Siga estos
pasos para conectar un reproductor de CD,
una grabadora, un giradiscos o cualquier otro
componente de audio.
PRE
OUT TAPE TUNER AUX CD PHONO
MM/MC
L
R
GND L
R
SIGNAL
CONTROL
OUT
IN
PLAY
OUT
REC
R
L
AUDIO IN/OUT
OUT
R L
AUDIO OUT
1 2
PLAY
OUT IN
REC
3
Giradiscos
Pletina, etc.
Este amplificador
Reproductor de CD, etc.
D6
