Подключения 03
11
Ru
English
Français
Deutsch
Nederlands
Italiano
Español
Pyccкий

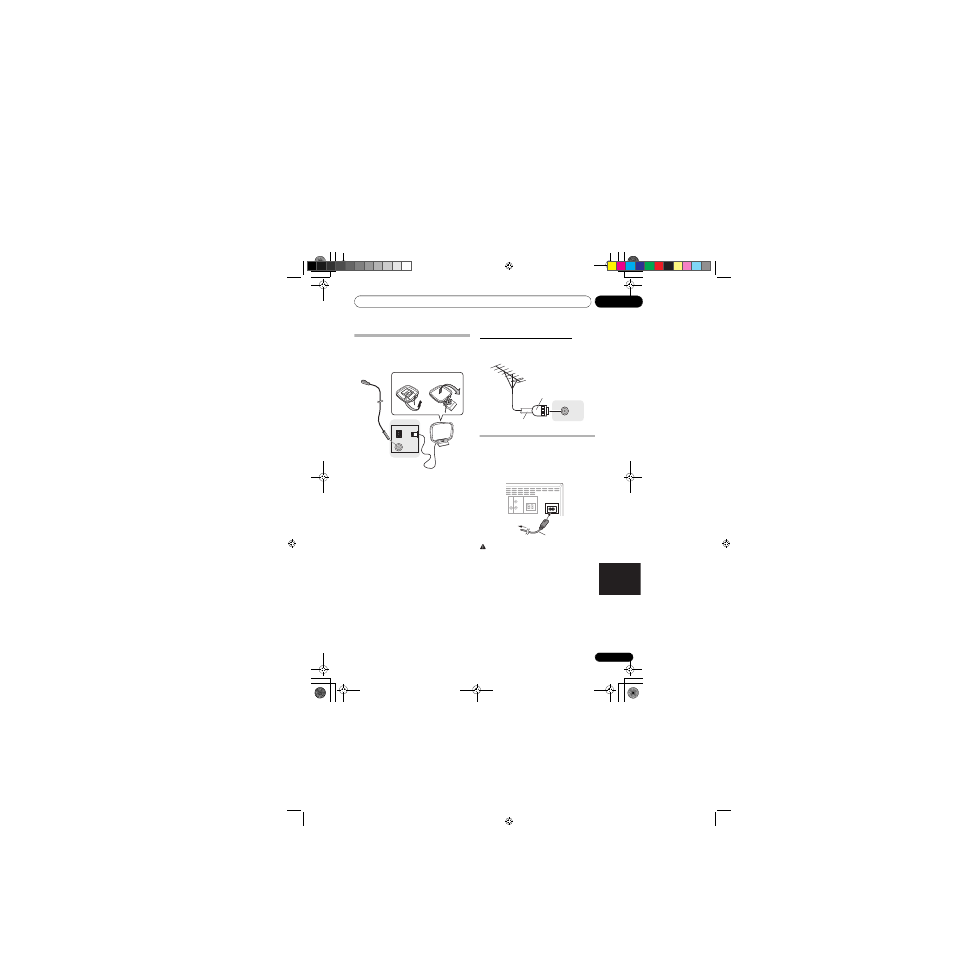

Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну
FM, как показано ниже. Для улучшения приема и качества
звука подключите внешние антенны (см. раздел
Использование внешних антенн ниже).
1 Подсоедините провода антенны AM.
Держитесь за разъем для подсоединения.
2 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую
поверхность в направлении наилучшего
приема.
4 Подключите проволочную антенну FM к
разъему антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Подключение
Перед выполнением или изменением соединений выключите
питание и отсоедините кабель питания от сетевой розетки.
Когда выполнение всех соединений будет завершено,
вставьте вилку питания устройства в розетку сети
переменного тока.
ПРЕДУПРЕЖДЕНИЕ
• Используйте только кабель питания, входящий в
комплект поставки данного устройства.
• Используйте прилагаемый кабель питания только по его
прямому назначению, как описано ниже.
AM
LOOP
ANTENNA
FM
UNBAL 75 Ω
2
1
3
4
рис. a рис. б
ANTENNA
FM
UNBAL 75 Ω
Одноконтактный
разьем PAL
Коаксиальный кабель с
сопротивлением 75 Ом
VIDEO LINE
AC IN
OUT IN SPEAKERS
L
R
R L
К сетевой
розетке
Задняя панель данного устройства
Кабель
питания
