Подключения 03
10
Ru
Глава 3:
Подключения
ПРЕДУПРЕЖДЕНИЕ
• Обязательно выключите питание и отсоедините кабель
питания от розетки при выполнении подключений или
изменении соединений.
• Подключите кабель питания после выполнения всех
соединений между устройствами.

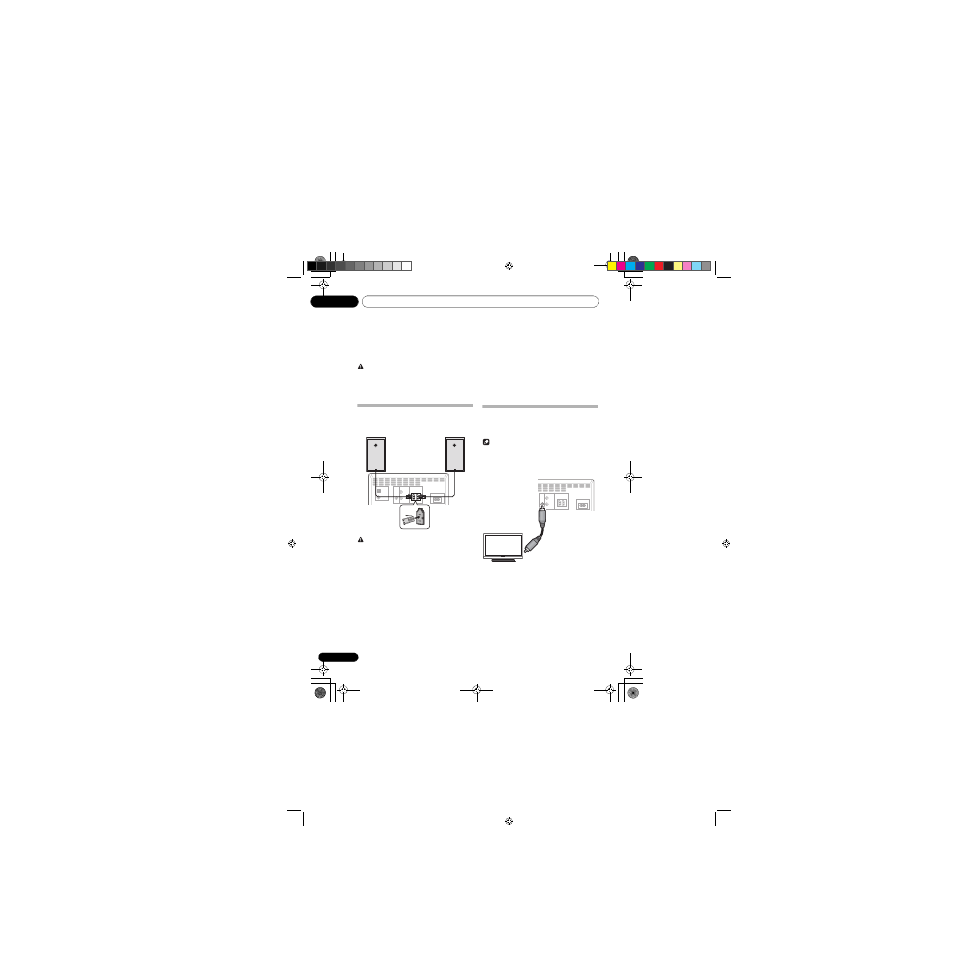

Подключение громкоговорителей
Для подключения кабеля громкоговорителя к разъему
вставьте его в разъем громкоговорителя на задней панели
ресивера.
ПРЕДУПРЕЖДЕНИЕ
• На контактах громкоговорителей имеется ОПАСНОЕ
ДЛЯ ЖИЗНИ напряжение. Во избежание опасности
поражения электрическим током при подключении или
отключении кабелей громкоговорителей отсоединяйте
кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
• Не подключайте никаких динамиков, кроме тех, которые
входят в комплект поставки.
• Не подключайте входящие в комплект динамики к
каким-либо усилителям, кроме того, что входит в
комплект поставки. Подключение к любому другому
усилителю может стать причиной неисправности или
пожара.
• Не крепите громкоговоритель к стене или потолку. Он
может упасть и нанести травмы.
• Эти громкоговорители имеют магнитное экранирование.
Однако, в зависимости от места установки, на экране
могут возникать искажения цвета, если акустическая
система установлена очень близко к экрану телевизора.
В таком случае, выключите телевизор и затем включите
его через 15 - 30 минут. Если проблема сохраняется,
отодвиньте акустическую систему от телевизора.
Подключение телевизора
• При подсоединении iPod/iPhone к данному устройству
настройка выхода на телевизор на iPod/iPhone
автоматически устанавливается на «ON» (ВКЛ).
Примечание
• Некоторые iPod дают возможность изменять настройку
ТВ-выхода при подключении.
• При отсоединении iPod/iPhone от данного устройства
настройка выхода на телевизор на устройстве iPod/
iPhone возвращается на изначальное значение.
AM LOOP ANTENNA VIDEO LINE
AC IN
OUT IN SPEAKERS
L
R
R L
FM UNBAL 75 Ω
Левый
Громкоговоритель
Правый
громкоговоритель
Задняя панель данного
устройства
VIDEO LINE
AC IN
OUT IN SPEAKERS
L
R
R L
Желтый
Телевизор
Видеокабель
(имеющийся в продаже)
К входному
терминалу видео
Задняя панель
данного устройства
