1 Входное гнездо А для RCA
2 Входное гнездо В для RCA
3 Соединительные провода со штекерами
RCA (приобретаются отдельно)
4 От автомобильной аудиосистемы (выход
RCA)
Если используется только один входной
штекер, например, если автомобильная
аудиосистема оснащена только одним вы-
ходом (выходом RCA), подключите штекер
к входному гнезду А для RCA, а не к гнезду
В.
Двухканальный выход (стерео) /
(моно)
! Установите переключатель
INPUT SELECT
(выбор входа) в положе-
ние 2CH.

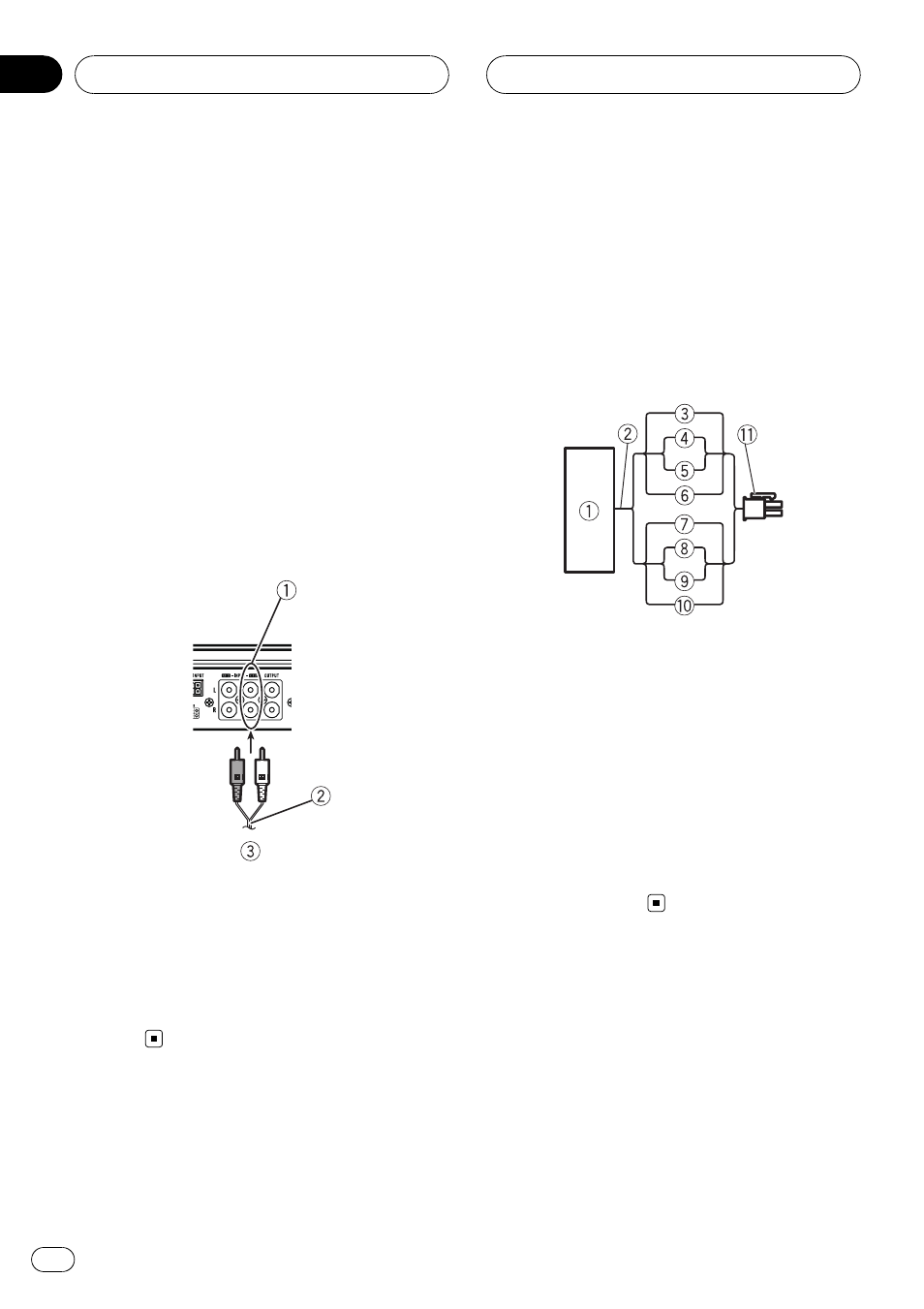

1 Входное гнездо А для RCA
Для двухканального выхода подключите
штекеры RCA к входному гнезду А для
RCA.
2 Соединительный провод с штекерами RCA
(приобретается отдельно)
3 От автомобильной аудиосистемы (выход
RCA)
Подключения с
использованием входного
провода громкоговорителя
Подключите выходные провода громкого-
ворителя к усилителю с помощью входного
провода, входящего в комплект поставки.
! Не используйте одновременно вход
RCA и вход громкоговорителя.
1 Автомобильная аудиосистема
2 Выход громкоговорителя
3 Белый: Канал А, левый +
4 Белый/черный: Канал А, левый *
5 Серый/черный: Канал А, правый *
6 Серый: Канал А, правый +
7 Фиолетовый: Канал В, правый +
8 Фиолетовый/черный: Канал В, правый *
9 Зеленый/черный: Канал В, левый *
a Зеленый: Канал В, левый +
b Входной разъем громкоговорителя
На входную клемму громкоговорителя дан-
ного устройства.
Подключение устройств
Ru
98
Раздел
03
