1 Terminale positivo ( +)
2 Vano motore
3 Interno del veicolo
4 Fusibile (30 A) × 2
5 Inserire l
’anello di tenuta toroidale in
gomma nella scocca del veicolo.
6 Praticare un foro da 14 mm nella scocca
del veicolo.

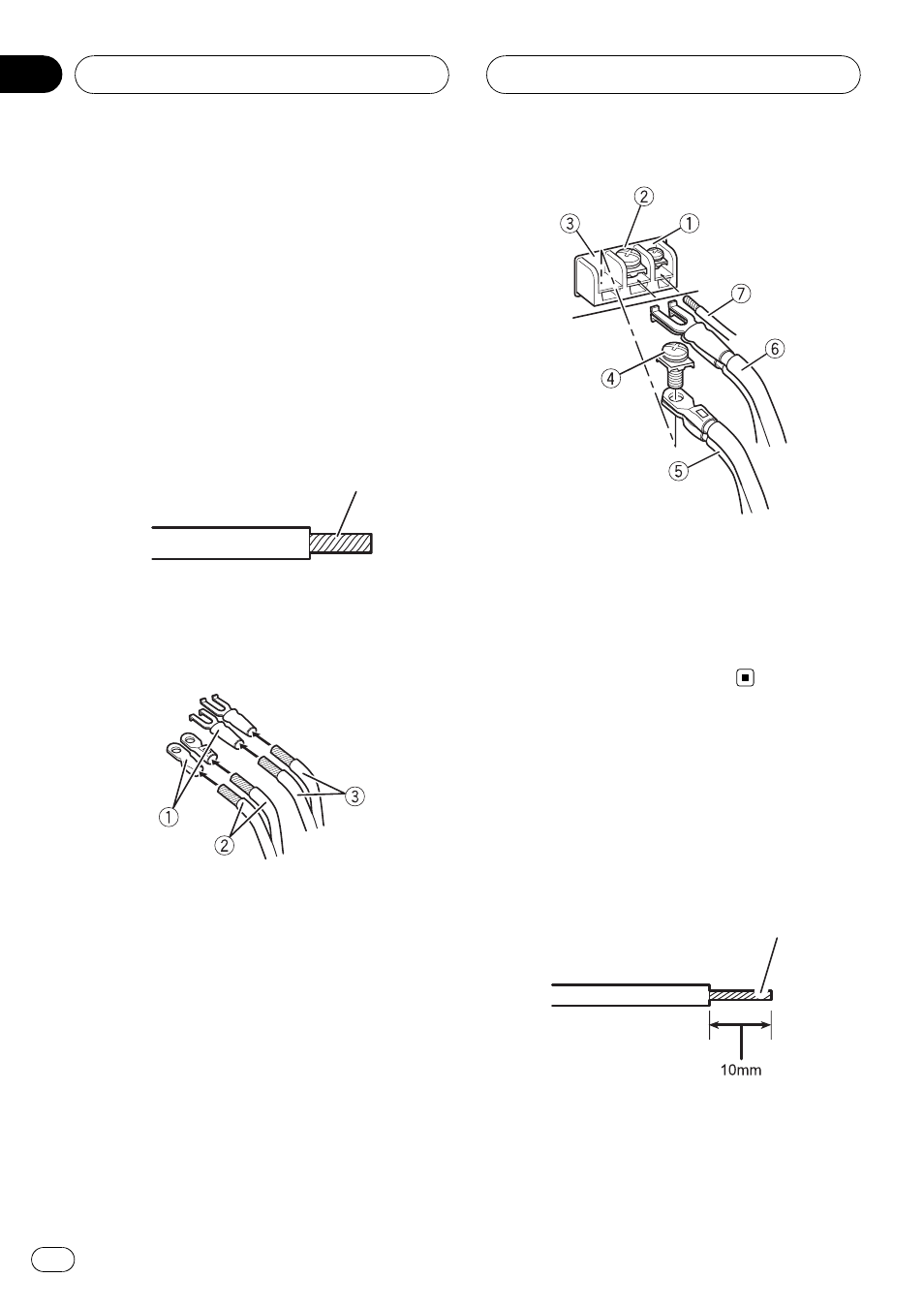

2 Torcere le estremità del cavo batteria,
del cavo di messa a terra e del cavo del te-
lecomando di sistema.
Torcere
3 Applicare i capocorda alle estremità dei
cavi. I capocorda non sono forniti.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
1 Capocorda
2 Cavo batteria
3 Cavo di messa a terra
4 Collegare i cavi al terminale.
Fissare saldamente i cavi con le viti terminali.
1 Terminale telecomando sistema
2 Terminale GND
3 Terminale di alimentazione
4 Viti terminali
5 Cavo batteria
6 Cavo di messa a terra
7 Cavo telecomando sistema
Collegamento dei terminali
di uscita altoparlanti
1 Utilizzando pinze o una taglierina,
esporre le estremità dei cavi degli altopar-
lanti di circa 10 mm e torcerle.
Torcere
2 Applicare i capocorda alle estremità dei
cavi degli altoparlanti. I capocorda non
sono forniti.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
Collegamento delle unità
It
70
Sezione
03
