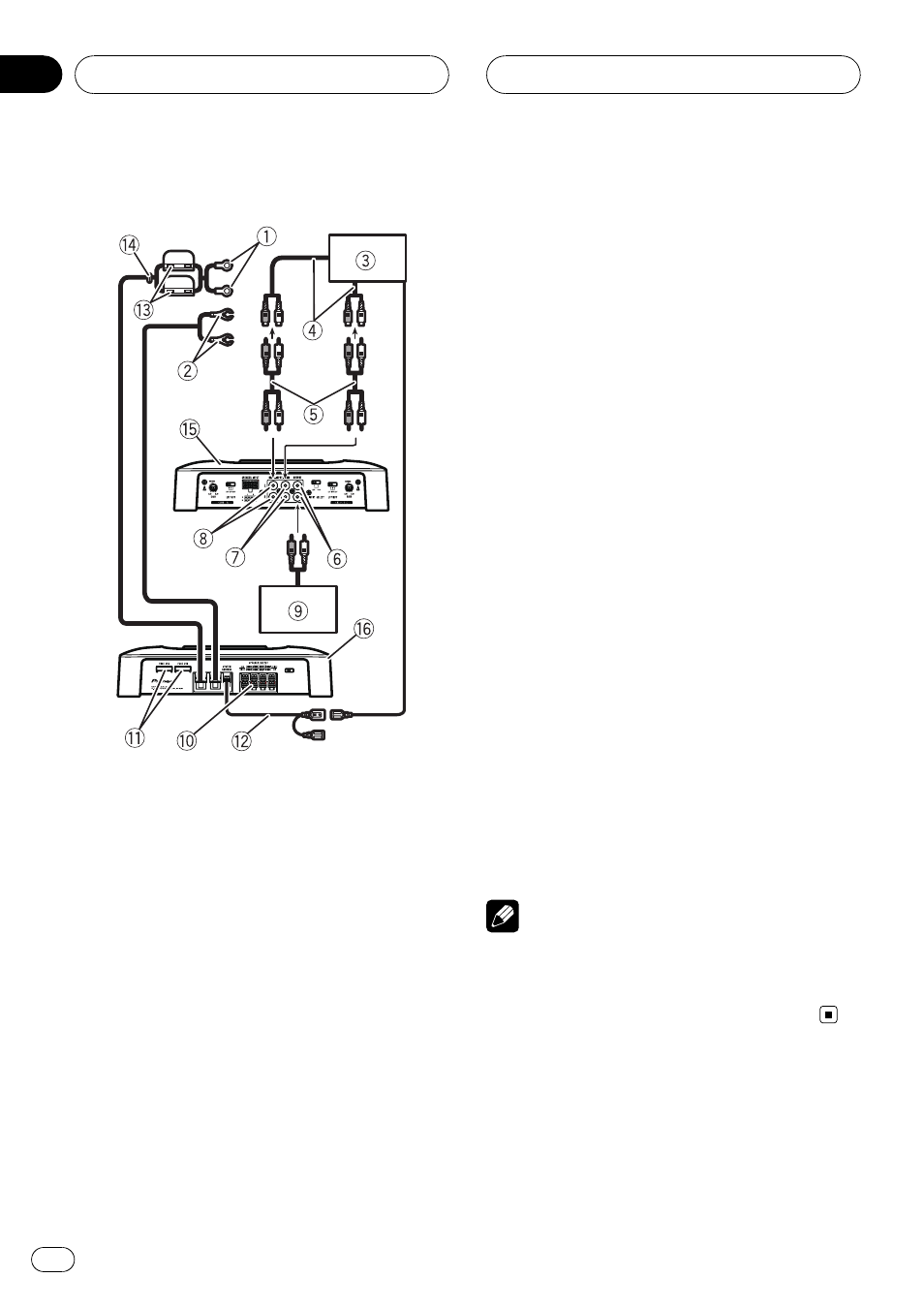

Схема подключения
1 Специальный красный провод для по-
дключения к аккумулятору
RD-223 (приобретается отдельно)
После подключения всех проводов уси-
лителя последним подключите провод,
идущий от клеммы усилителя к поло-
жительной (+) клемме аккумулятора.
2 Провод заземления (черный)
RD-223 (приобретается отдельно)
Подключите к металлической части шасси.
3 Автомобильная аудиосистема с выходны-
ми гнездами для подключения кабеля RCA
(приобретается отдельно)
4 Внешний выход
Если используется только один входной
штекер, не подключайте ничего к входному
гнезду В, предназначенному для RCA.
5 Соединительный провод с штекерами RCA
(приобретается отдельно)
6 Выходное гнездо для RCA
7 Входное гнездо А для RCA
8 Входное гнездо В для RCA
9 Усилитель с гнездами для подключения
кабеля RCA (приобретается отдельно)
a Выходные клеммы для подключения гром-
коговорителей
Инструкции по подключению громкогово-
рителей см. в разделе, указанном ниже.
См.
Подключения с использованием вход-
ного провода громкоговорителя на стр. 98.
b Плавкий предохранитель (25 A) × 2
c Провод для подключения системы дистан-
ционного управления (приобретается
отдельно)
Подключите штекерный вывод провода к
разъему системы дистанционного
управления автомобильной аудиосисте-
мой (SYSTEM REMOTE CONTROL). Гнездо-
вой вывод можно подключить к разъему
реле управления антенной аудиосистемы.
Если у автомобильной аудиосистемы от-
сутствует разъем для подключения систе-
мы дистанционного управления,
подключите штекерный вывод к клемме
питания через замок зажигания.
d Плавкий предохранитель (30 A) × 2
e Проходная изолирующая втулка
f Задняя панель
g Передняя панель
Примечание
Переключатель INPUT SELECT (выбор входа)
должен быть установлен в одно из положе-
ний. Дополнительную информацию см. в
разделе
Настройка усилителя на стр. 92.
