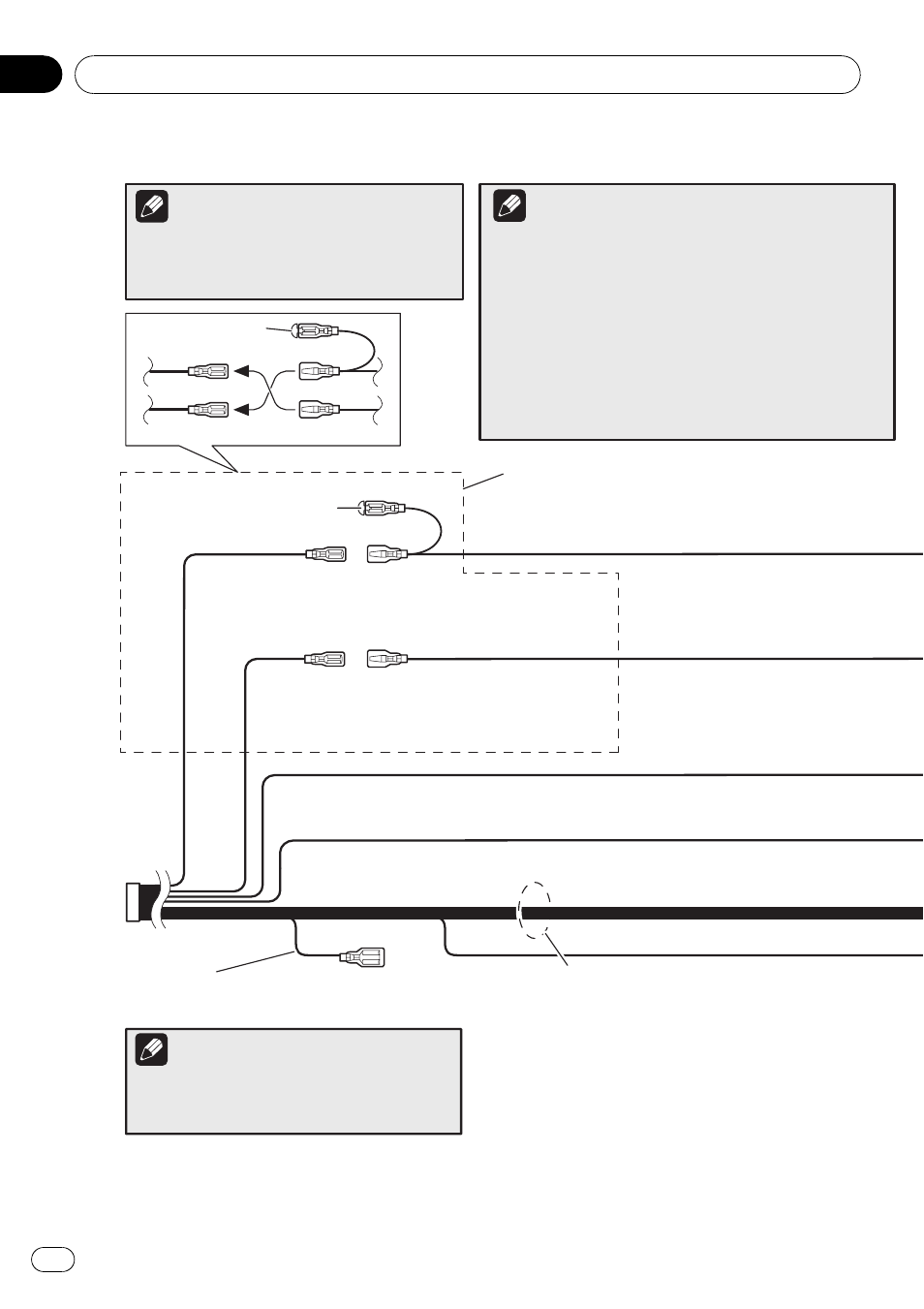

Branchement du cordon d
’alimentation (1)
Connecteur ISO
*1
*2
*4
*3
*5
La fonction *3 et *5 peut différer en fonction du
type de véhicule. Dans ce cas, assurez-vous de
connecter *2 à *5 et *4 à *3.
Connectez ensemble les
câbles de même couleur.
Capuchon (*1)
Quand cette borne n’est pas
utilisée, ne retirez pas le capuchon.
Jaune (*3)
Secours
(ou accessoire)
Rouge (*5)
Accessoire
(ou secours)
Jaune (*2)
À une borne toujours sous tension
quelle que soit la position du
contacteur d’allumage.
Rouge (*4)
À la borne électrique commandée
par la position ON/OFF du
contacteur d’allumage (12 V CC).
Orange/blanc
À la borne du commutateur d’éclairage.
Noir (masse)
À la carrosserie (partie métallique) du véhicule.
Sur certains véhicules, le connecteur ISO peut
être divisé en deux. Dans ce cas, assurez-vous
que les deux connecteurs sont branchés.
Jaune/noir
Le véhicule peut envoyer un signal de sourdine à
cette borne.
Remarque
Remarque Remarques
· Quand un haut-parleur d’extrêmes graves (*8) est
connecté à ce système de navigation à la place du
haut-parleur arrière, changez le réglage de sortie arrière
dans les Réglages initiaux. (Reportez-vous au “Manuel de
fonctionnement”.) La sortie pour haut-parleur
d’extrêmes-graves de ce système de navigation est
monaurale.
· Lors de l’utilisation d’un haut-parleur d’extrêmes-graves
de 70 W (2
Ω), assurez-vous de connecter les câbles
violet et violet/noir de ce système de navigation. Ne
connectez rien sur les câbles vert et vert/noir.
Câbles d’enceinte
Blanc: Avant gauche

Blanc/noir: Avant gauche

Gris: Avant droit

Gris/noir: Avant droit

Vert: Arrière gauche
 ou haut-parleur d’extrêmes graves  (*8)
Vert/noir: Arrière gauche
 ou haut-parleur d’extrêmes graves  (*8)
Violet: Arrière droit
 ou haut-parleur d’extrêmes graves  (*8)
Violet/noir: Arrière droit
 ou haut-parleur d’extrêmes graves  (*8)
Branchement du système
