Avant de raccorder ce produit
! Ce produit est destiné aux véhicules avec
une batterie de 12 V, avec pôle négatif à la
masse. Contrôlez la tension de la batterie
de votre véhicule avant l
’installation.

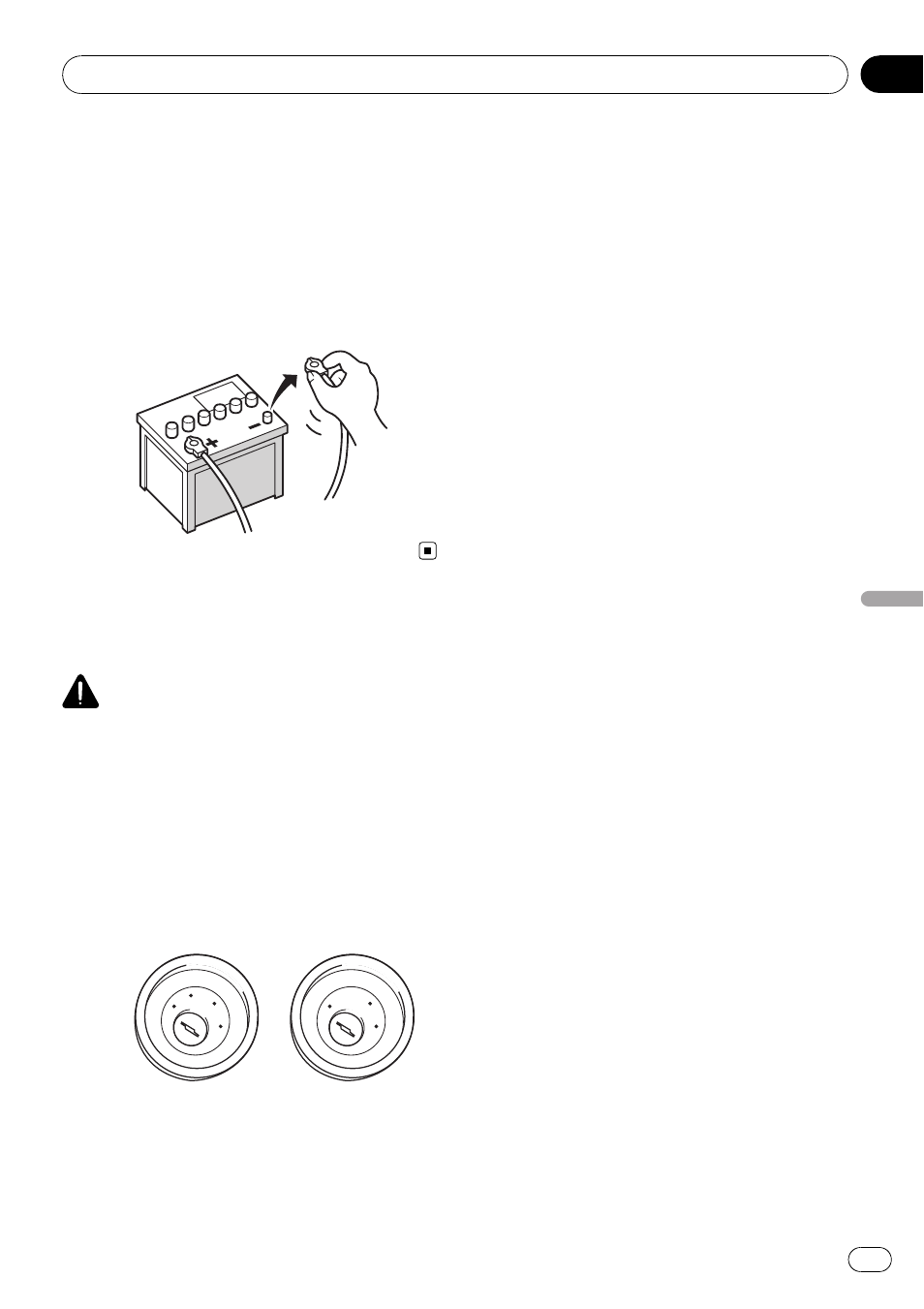

! Afin d’éviter tout risque de court-circuit, dé-
branchez le câble de la borne négative (
–)
de la batterie avant de commencer la pose.
Pour éviter toute
détérioration
AVERTISSEMENT
! Lors du remplacement du fusible, veillez à
utiliser seulement un fusible du calibre in-
diqué sur ce produit.
! Pour débrancher un connecteur, tirez le
connecteur proprement dit et non son fil
pour éviter de l
’arracher.
! Ce produit ne peut pas être installé dans
un véhicule qui ne possède pas de position
ACC (accessoire) sur le commutateur d
’al-
lumage.
ACC ON
S
TA
RT
O
FF
ON
S
TA
RT
O
FF
Position ACC Pas de position
ACC
! Pour éviter les courts-circuits, recouvrez les
fils déconnectés par du ruban isolant. Il est
particulièrement important d
’isoler tous les
fils conducteurs de haut-parleur dénudés
pour éviter tout risque de court-circuit.
! Raccordez les connecteurs de même cou-
leur au port de couleur correspondant,
c
’est-à-dire le connecteur bleu au port bleu,
le noir au noir, etc.
! Pour raccorder l’amplificateur de puis-
sance à d
’autres unités, veuillez vous repor-
ter au manuel d
’utilisation concerné.
! Un circuit BPTL unique étant employé, ne
reliez pas directement l
’extrémité du fil
conducteur de haut-parleur
* ou ne reliez
pas les extrémités des fils conducteurs de
haut-parleur
* ensemble. Veillez à relier
l
’extrémité * du fil conducteur de haut-par-
leur à l
’extrémité * du fil conducteur de
haut-parleur de ce système de navigation.
! Ne raccordez jamais les haut-parleurs à un
canal d
’une puissance de sortie inférieure
à 50 W ou d
’une impédance non comprise
dans la plage de 4 ohms à 8 ohms caracté-
ristique de votre système de navigation. Si
la puissance et/ou l
’impédance des haut-
parleurs branchés sont différentes de cel-
les prescrites, les haut-parleurs peuvent
s
’enflammer, émettre de la fumée ou s’en-
dommager.
Remarque concernant le câble
bleu/blanc
! Le signal de commande est sorti par le
câble bleu/blanc quand cet appareil est
sous tension. Connectez-le à la prise du
système de commande à distance d
’un am-
plificateur extérieur ou à la prise se
commande de relais de l
’antenne automa-
tique du véhicule (max. 300 mA, 12 V CC).
Si le véhicule est muni d
’une antenne de
pare-brise, connectez le câble à la prise d
’a-
limentation de l
’amplificateur d’antenne.
Branchement du système
