11
Aansluiten van het toestel

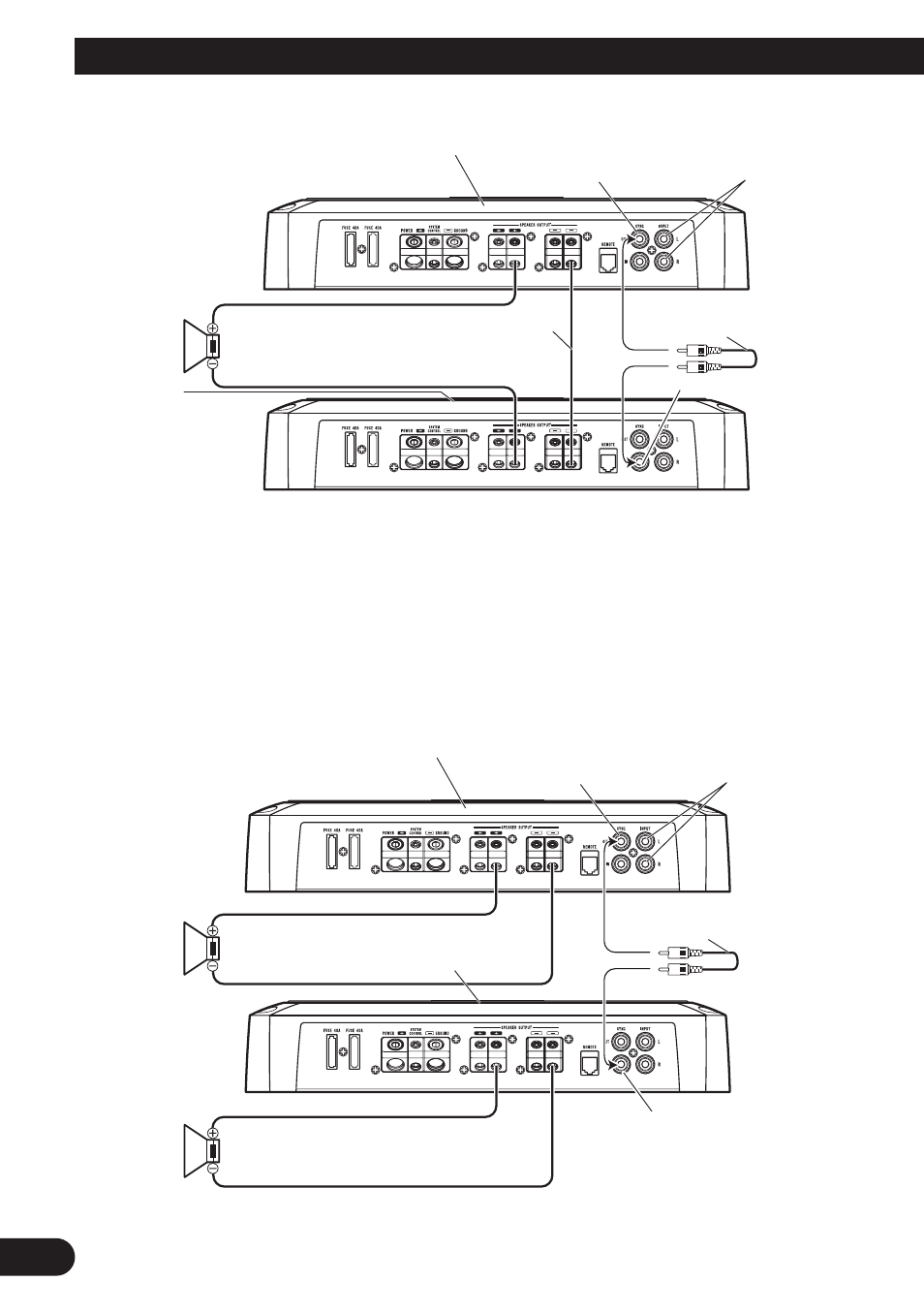

Twee versterkers (Ex. brugschakeling)
• Gebruik alleen luidsprekers met een impedantie van 2
Ω tot 16 Ω. Controleer bovendien of de synthetische
tenminste 2
Ω bedraagt wanneer er meerdere versterkers in brugschakeling worden gebruikt.
• De instelling van de POWER MODE schakelaar hangt af van de luidsprekerimpedantie. Zet de POWER
MODE schakelaar op de HI-CURRENT stand bij een impedantie tussen 2
Ω en (minder dan) 4 Ω, of zet
deze schakelaar op NORMAL bij een impedantie tussen 4
Ω en 16 Ω. Voor beide versterkers wordt dezelfde
instelling gebruikt.
• Wanneer u over wilt schakelen naar de SYNC INV stand zult u het stickertje van de MODE SELECT
schakelaar af moeten halen zodat u de SYNC INV schakelaar kunt zien. Haal het stickertje pas weg nadat u
zich ervan heeft overtuigd dat de verbindingen correct gemaakt zijn.
Twee versterkers
• Gebruik luidsprekers met een impedantie van 1
Ω tot 8 Ω.
• De instelling van de POWER MODE schakelaar hangt af van de luidsprekerimpedantie. Zie “Instellen van
het toestel” voor details. Voor beide versterkers wordt dezelfde instelling gebruikt.
SYNC OUT
SYNC IN
SYNC OUT
SYNC IN
De MODE
SELECT
schakelaar moet
op SYNC INV
staan.
Verbindingssnoer met RCA
(tulp) stekkers (los verkrijgbaar).
Luidsprekerdraad
(los verkrijgbaar).
De MODE SELECT schakelaar
moet op SYNC staan.
De MODE SELECT schakelaar
moet op MASTER staan.
Aansluiten op een autostereo.
Zie het “Aansluitschema”
voor details.
De MODE SELECT schakelaar
moet op MASTER staan.
Aansluiten op een autostereo.
Zie het “Aansluitschema”
voor details.
Verbindingssnoer met RCA (tulp)
stekkers (los verkrijgbaar).
2
Ω tot 16 Ω
1
Ω tot 8 Ω
1
Ω tot 8 Ω
