11
Come collegare l’unità

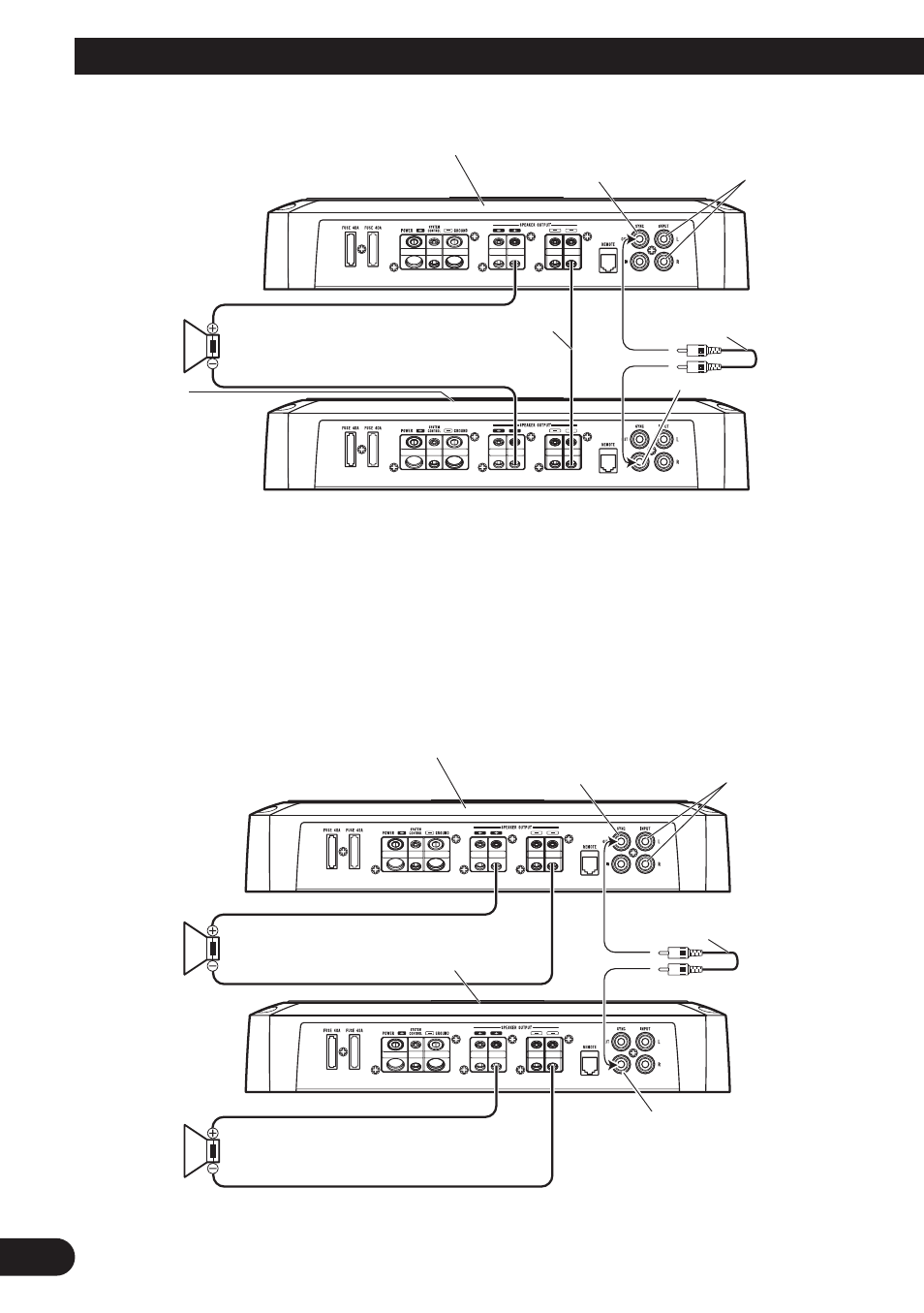

Due amplificatori (esempio di collegamento in parallelo)
• Impiegare esclusivamente altoparlanti con impedenza compresa tra 2
Ω e 16 Ω. In caso di collegamento in
parallelo di più altoparlanti è necessario verificare che il valore d'impedenza artificiale sia di almeno 2
Ω.
• L'impostazione del selettore POWER MODE varia in funzione dell’impedenza degli altoparlanti. Qualora
tale impedenza sia compresa tra 2
Ω e meno di 4 Ω è necessario fare scorrere il selettore POWER MODE
nella posizione HI-CURRENT, oppure nella posizione NORMAL qualora sia compresa tra 4
Ω e 16 Ω. La
stessa impostazione deve essere eseguita per entrambi gli amplificatori.
• Per impostare la modalità SYNC INV è necessario rimuovere innanzi tutto la pellicola protettiva dal
commutatore MODE SELECT, sotto la quale si trova il selettore SYNC INV. Si raccomanda di rimuovere
la pellicola dopo essersi accertati che i collegamenti siano stati correttamente eseguiti.
Due amplificatori
• Impiegare altoparlanti con impedenza compresa tra 1
Ω e 8 Ω.
• L’impostazione del selettore POWER MODE varia in funzione dell’impedenza degli altoparlanti. Per
maggiori informazioni in merito si rimanda alla sezione “Regolazione di questa unità”. La stessa
impostazione deve essere eseguita per entrambi gli amplificatori.
SYNC OUT
SYNC IN
SYNC OUT
SYNC IN
Come collegare con spine tipo
RCA (venduto a parte).
Come collegare i cavi degli
altoparlanti (venduto a parte).
Il commutatore MODE SELECT deve
trovarsi nella posizione SYNC.
Il commutatore MODE SELECT deve
trovarsi nella posizione MASTER.
Da collegare all’impianto stereo
del veicolo. Per dettagli in merito
si prega di vedere la sezione
“Schema di collegamento”.
Il commutatore MODE SELECT deve
trovarsi nella posizione MASTER.
Da collegare all’impianto stereo
del veicolo. Per dettagli in merito
si prega di vedere la sezione
“Schema di collegamento”.
Come collegare con spine
tipo RCA (venduto a parte).
da 1
Ω a 8 Ω
da 1
Ω a 8 Ω
da 2
Ω a 16 Ω
Il commutatore
MODE SELECT
deve trovarsi nella
posizione SYNC
INV.
