ENGLISH

ESPAÑOL

DEUTSCH

FRANÇAIS

ITALIANO

NEDERLANDS

кмллдав

12

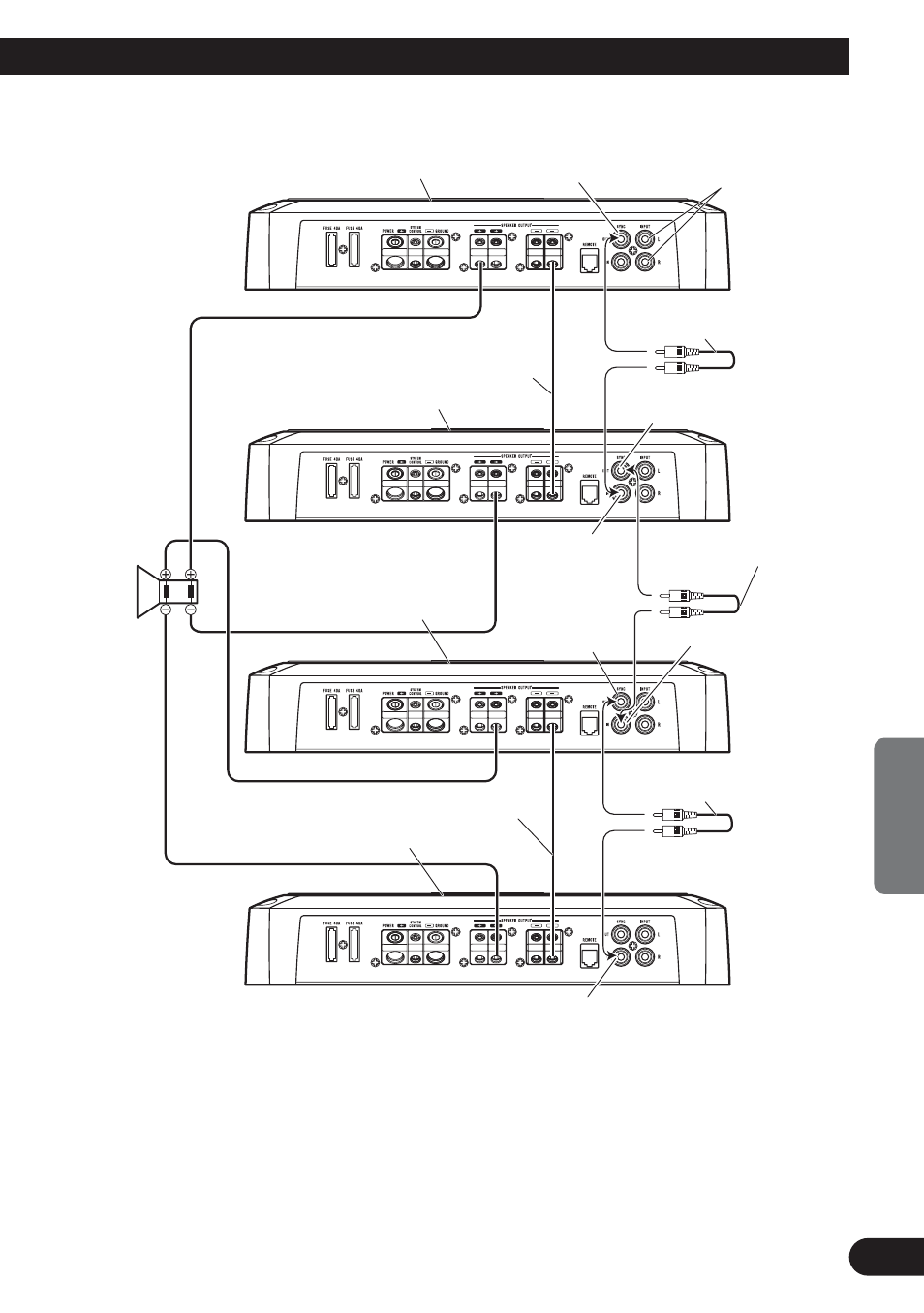

Quattro amplificatori (esempio di collegamento in parallelo)

SYNC OUT

SYNC IN

SYNC OUT

SYNC IN

• Impiegare esclusivamente altoparlanti con impedenza compresa tra 2

Ω e 16 Ω. In caso di collegamento in

parallelo di più altoparlanti è necessario verificare che il valore d’impedenza artificiale sia di almeno 2

Ω.

• L’impostazione del selettore POWER MODE varia in funzione dell’impedenza degli altoparlanti. Qualora

tale impedenza sia compresa tra 2

Ω e meno di 4 Ω è necessario fare scorrere il selettore POWER MODE

nella posizione HI-CURRENT, oppure nella posizione NORMAL qualora sia compresa tra 4

Ω e 16 Ω. La

stessa impostazione deve essere eseguita per tutti e quattro gli amplificatori.

• Per impostare la modalità SYNC INV è necessario rimuovere innanzi tutto la pellicola protettiva dal

commutatore MODE SELECT, sotto la quale si trova il selettore SYNC INV. Si raccomanda di rimuovere
la pellicola dopo essersi accertati che i collegamenti siano stati correttamente eseguiti.

SYNC OUT

SYNC IN

Il commutatore MODE SELECT deve
trovarsi nella posizione MASTER.

Come collegare con spine
tipo RCA (venduto a parte).

Il commutatore MODE SELECT deve
trovarsi nella posizione SYNC INV.

Da collegare all’impianto
stereo dettagli in merito si
prega di vedere la sezione
“Schema di collegamento”.

Il commutatore MODE
SELECT deve trovarsi nella
posizione SYNC INV.

Il commutatore MODE SELECT deve
trovarsi nella posizione SYNC INV.

Come collegare con spine
tipo RCA (venduto a parte).

Come collegare con spine
tipo RCA (venduto a parte).

Come collegare i cavi degli
altoparlanti (venduto a parte).

Come collegare i cavi degli

altoparlanti (venduto a parte).

da 2

Ω a

16
