28
Nombre de
virages ou
coudes à 90°
Conduit
rigide
Conduit
flexible
0 66 ft.
(2011 cm)
45 ft.
(1372 cm)
1 56 ft.
(1707 cm)
36 ft.
(1097 cm)
2 48 ft.
(1463 cm)
29 ft.
(884 cm)
3 39 ft.
(1189 cm)
22 ft.
(671 cm)
4 30 ft.
(914 cm)
16 ft.
(488 cm)

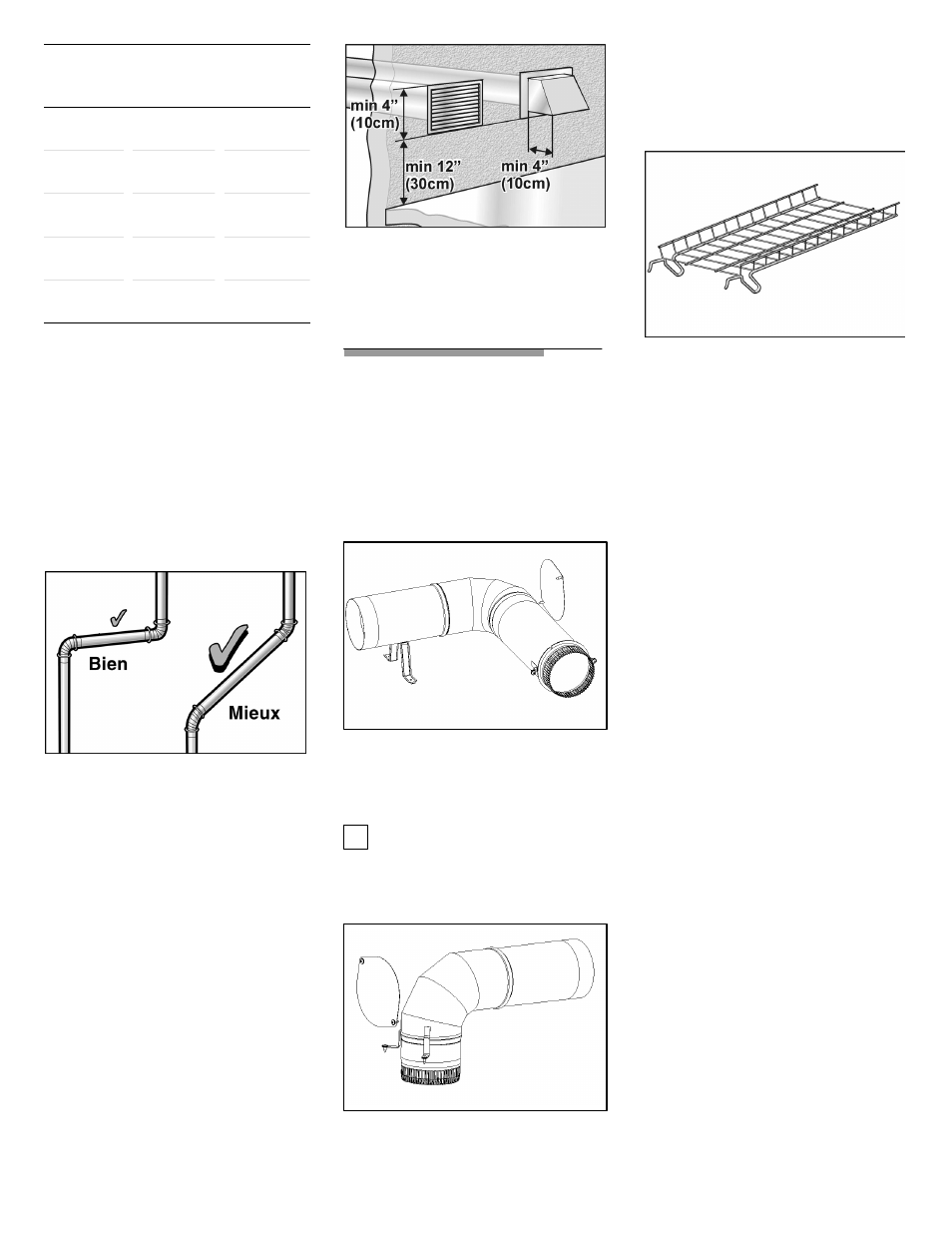

Remarque:
Les conduits d'échappement
raccordés à l'orifice de sortie latéral ou
par le fond de l'appareil forment un
coude à 90° dans celuiĆci. Pour
déterminer la longueur maximale du
conduit d'échappement, ajoutez un
coude à 90° dans le tableau.
Plus de deux coudes à 90° sont
déconseillés. Pour obtenir les
meilleures performances, veillez à ce
que tous les virages soient distants
d'au moins 4 pieds les uns des autres,
y compris la distance entre le dernier
virage et la hotte d'échappement.
Hotte d'échappement
Le conduit doit se terminer par une
hotte d'échappement homologuée
présentant un ou plusieurs volets
pivotant. N'UTILISEZ PAS de hotte
d'échappement à fermetures
magnétiques.
Pour éviter tout freinage de l'air sortant,
il faudrait que la bouche de sortie se
trouve au minimum 12 pouces (30 cm)
auĆdessus du niveau du sol ou de toute
surface faisant obstruction.
Pièces requises
Les pièces affectées au système
d'échappement de l'air (coudes, lignes,
bouches de sortie d'air) ne sont pas
livrées d'origine avec le sècheĆlinge.
Accessoires
Vous pouvez vous procurer les pièces
requises par le système
d'échappement d'air auprès du service
aprèsĆvente ou de votre revendeur
local. Veuillez s.v.p. respecter les
instructions de pose fournies par le
fabricant concerné.
Kit de sortie par le côté
N° de réf. WTZ 1265
Remarque :
Le nombre maximal permis de coudes
à 90° (y compris celui formé par ce kit
de sortie latérale) est de quatre.
i Le découpage du trou dans le
panneau latéral préparé à cet effet
requiert un outil spécial. Contactez
votre revendeur local.
Kit de sortie par le bas.
N° de réf. WTZ 1270
Remarque :
Le nombre maximal permis de coudes
à 90° (y compris celui formé par ce kit
de sortie latérale) est de quatre.
Tiroir de séchage
N° de réf. WTZ 1290
ServezĆvous du tiroir de séchage pour
sécher les textiles lavables en laine (les
chandails par ex.) et les chaussures.
Charnières gauches en kit
N° de réf. WTZ 1260
Si nécessaire, vous pouvez changer le
sens d'ouverture de porte.
A la fabrication, la porte a été montée
sur charnière du côté droit.
Montage sur estrade
N° de réf. WTZ 1295
Pour monter le sèche-linge sur
l'estrade veuillez suivre la notice
d'instructions accompagnant cet
accessoire.
Installation pas à pas
1. Déballez le sècheĆlinge.
2. Retirez tous les objets présents
dans le tambour.
3. Vérifiez l'absence de dégâts
apparents sur le sècheĆlinge.
4. Placez le sècheĆlinge à proximité
de son emplacement définitif.
5. Si nécessaire, inversez le sens
d'ouverture de la porte
(voir page 25).
6. Si nécessaire, demandez au
service aprèsĆvente d'installer
l'orifice de sortie de l'air
d'échappement sur le sècheĆlinge
(voir page 27).
7. Demandez à un technicien agréé
de monter le cordon
d'alimentation électrique
(voir page 25).
8. Installation le conduit
d'échappement si nécessaire.
Respectez les instructions
d'installation publiées par le
fabricant du matériel
correspondant!
