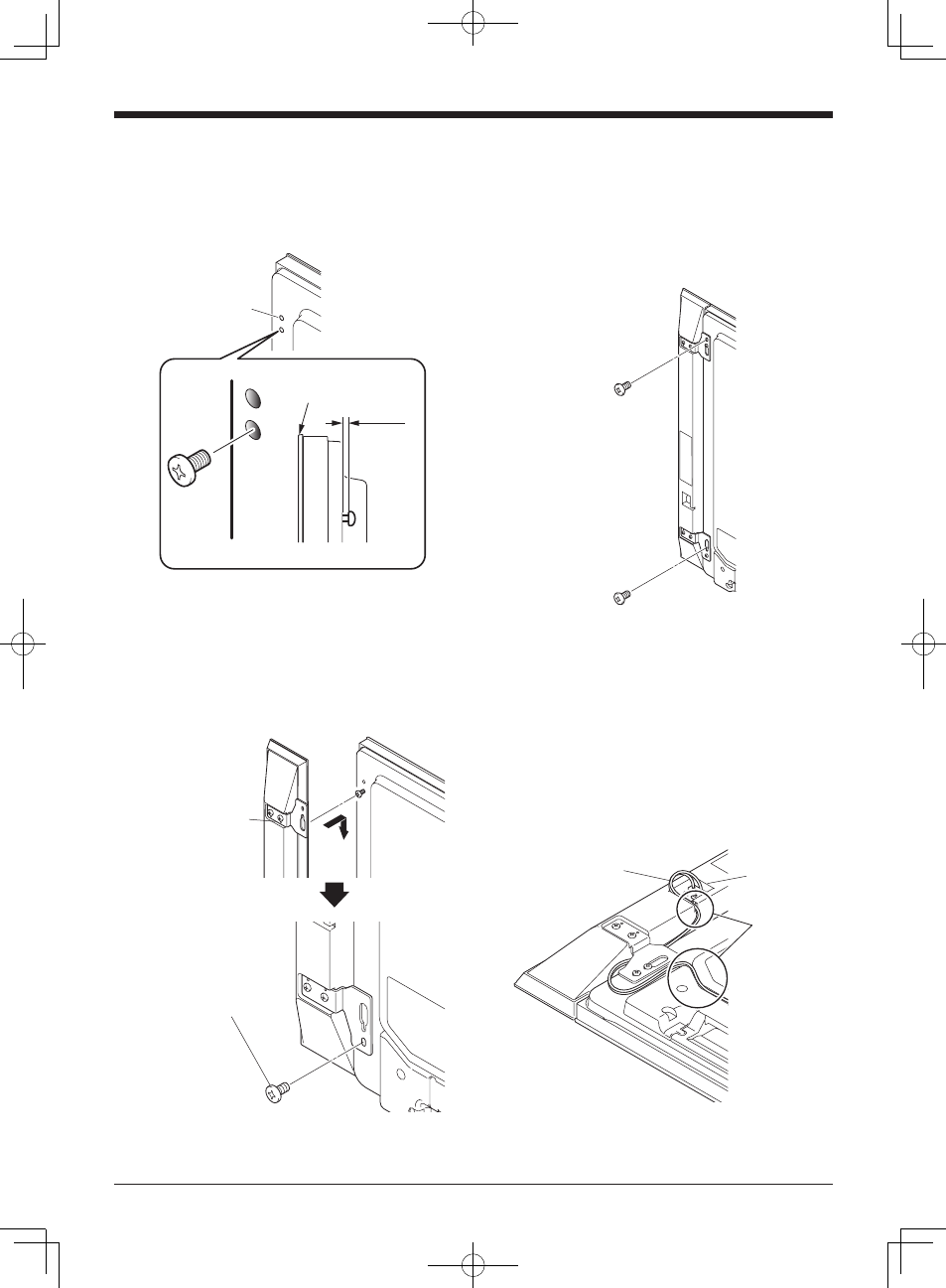

2. ディスプレイ背面上部のスピーカー取り付
け穴（2 つあるうちの下側）に、付属のネ
ジを取り付ける
まだ、ネジを完全に留めないでください。5 mm 程度
を残して軽く取り付けておきます。
5 mm
5 mmほどの隙間を残す。
スピーカー取り付け穴
ディスプレイ
背面上部
ディスプレイ上部
3. 取り付けた上部のネジを、スピーカー取付
金具（上部）の細長い穴（広い部分）に通
して引っ掛け、下のネジを仮留めする
スピーカー取付金具（上部）の細長い穴の広い部分に
ネジを通してから、スピーカーを下に下げます。
下部のスピーカー取付金具を
ディスプレイに仮留めします。
（1カ所下側）
細長い穴の広い部分に
ネジを通してから、
スピーカーを下に下げ
ます。
4. スピーカーの位置を調整する
スピーカーとディスプレイのすき間が均一になるよう
に調整し、スピーカーとディスプレイの高さを合わせ
ます。そのあと、仮留めした 2 本のネジを締めて固定
します。
5. 残りの 2 本（上下各 1 本）のネジを締める
手順 2、3 で仮留めしたネジも締めます。
6. ディスプレイとスピーカーの間にスピー
カーケーブルを下から通す
スピーカーケーブルはスピーカー取付金具の下をくぐ
らせます。
7. スピーカーケーブルを、極性を合わせてス
ピーカーにつなぐ
8. スピーカーケーブルを、スピーカーケーブ
ル固定用の溝に入れる
溝に入れる
スピーカーケーブル
スピーカー端子
9. スピーカーケーブルのもう一端をディスプ
レイにつなぐ
