フラットパネルディスプレイに取り付ける

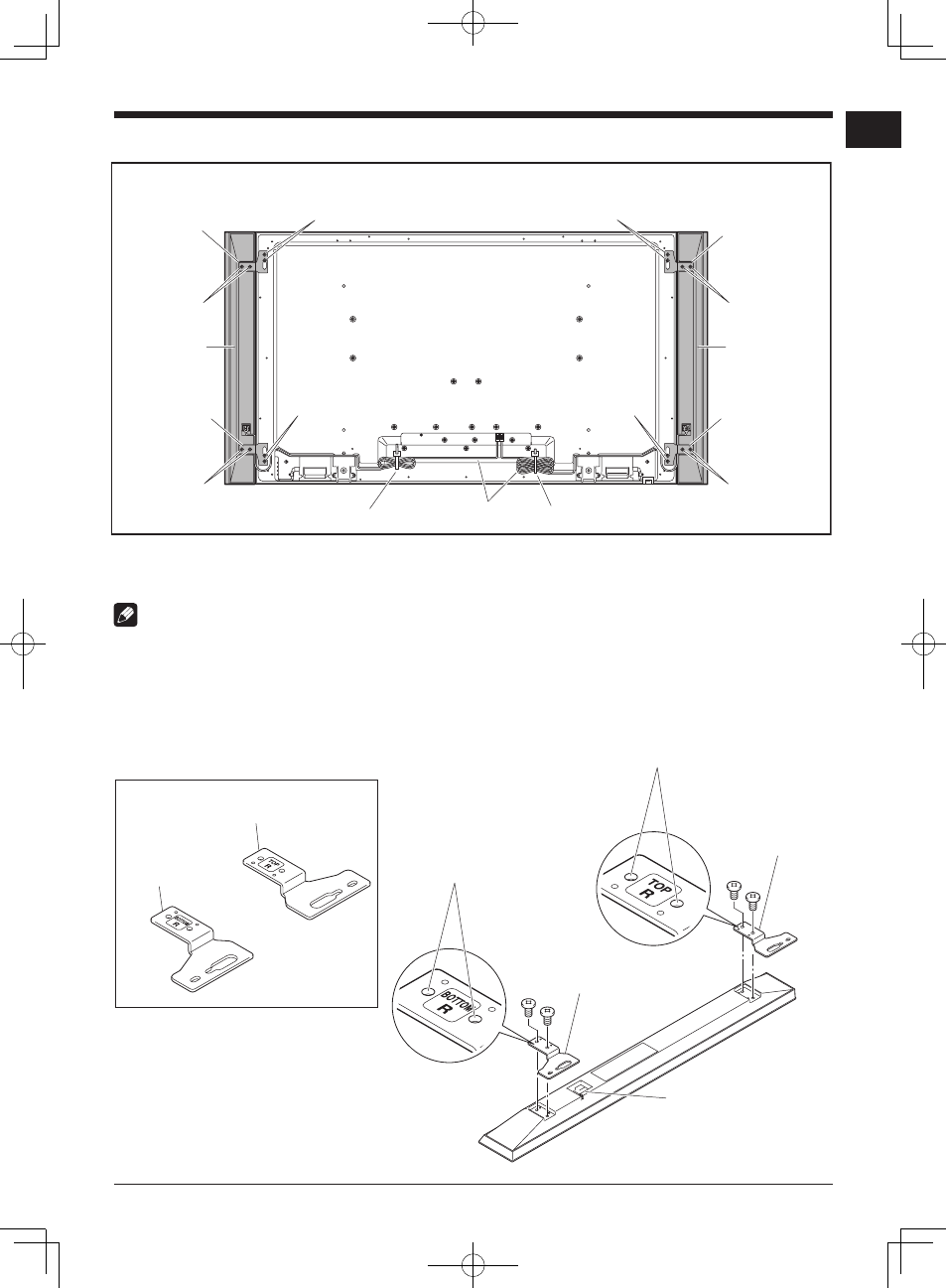

スピーカー取り付け完成図
スピーカー スピーカー
スピーカー取付金具
（右上用）
スピーカー取付金具
（右下用）
スピーカー取付金具
（左下用）
* ： ディスプレイ側に付属
取付ネジ
（M5 × 10 mm）
取付ネジ
（M5 × 10 mm）
スピーカー
取付ネジ
（M5 × 10 mm）
取付ネジ
（M5 × 10 mm）
取付ネジ
（M5 × 10 mm）
取付ネジ
（M5 × 10 mm）
取付ネジ
（M5 × 10 mm）
スピーカー取付金具
（左上用）
取付ネジ
（M5 × 10 mm）
ケーブルクランプ* ケーブルクランプ*
スピーカーケーブル*
テーブルトップスタンドを使うときは
ご注意
スピーカーを取り付ける前に、ディスプレイへ KRP-TS01 シリーズのテーブルトップスタンド（または他のスタンド）を
取り付けてください。
1. スピーカーにスピーカー取付金具を取り付ける
スピーカー取付金具は、右スピーカー / 左スピーカー別に、それぞれ上下用があります。スピーカー背面の上部と下部に、
それぞれスピーカー取付金具を付属のネジで取り付けます。（本機前面から見て、右側を例にして説明します。左側も同
じ手順で取り付けます。）
スピーカー端子が手前（下側）
にくるように置きます。
（右スピーカーの例）
ネジ穴
ネジ穴
スピーカー取付金具
（右上用）
スピーカー取付金具
（右下用）
スピーカー取付金具
（右上用）
スピーカー取付金具
（右下用）
