Nota:

Antes de finalmente instalar la unidad, conecte el
cableado temporalmente y asegúrese de que todo
esté conectado correctamente y que la unidad y el
sistema funcionan debidamente.

Utilice sólo las piezas que se incluyen con esta
unidad para asegurar la instalación adecuada. El
uso de piezas no autorizadas podría causar fallos
de funcionamiento.

Consulte con su distribuidor si la instalación
requiere del taladro de orificios u otras
modificaciones del vehículo.

Instale la unidad donde no alcance el espacio del
conductor, y donde no pueda dañar a los
pasajeros si sucediera un paro repentino, como
una detención de emergencia.

El semiconductor láser se dañará si se sobre-
calienta, por eso no instale la unidad en un lugar
caliente – por ejemplo, cerca de la salida de un
calefactor.

Si el ángulo de la instalación excede los 60° del
lado horizontal, la unidad podría no brindar su
óptimo funcionamiento.

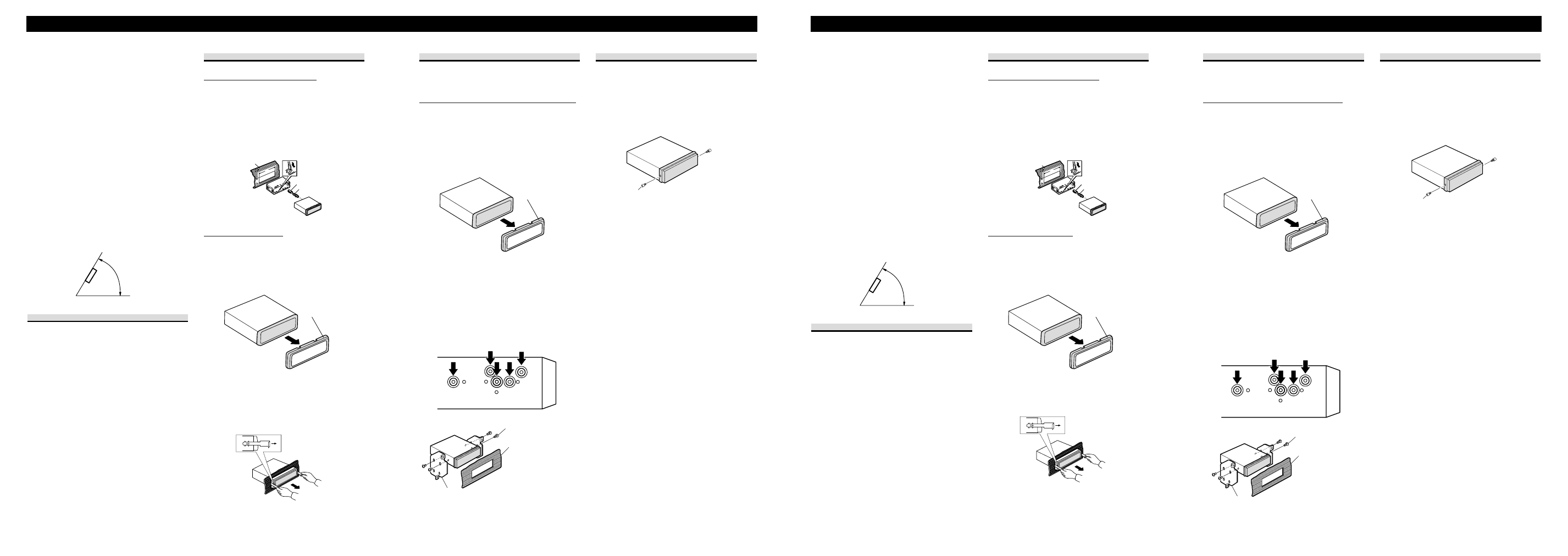

Montaje delantero/trasero DIN

Esta unidad quede instalarse correstamente de la
“Delantera” (montaje delantero DIN convenciona)
o “Trasera” (montaje trasero DIN, utilizando los
tornillos roscados en los constados del chasis de la
unidad). Para detalles, refiérase a los métodos de
instalación ilustrados abajo.

Montaje delantero DIN

Instalación con tope de goma

Después de insertar el soporte en la tabla de
mandos, luego seleccione las orejetas apropiadas
según el grosor del material de la tabla de mandos
y dóblelos.
(Instale lo más firme posible usando las
lengüetas superior e inferior. Para fijar, doble las
lengüetas 90 grados.)

Quitado de la unidad

Para extraer marco, extienda las partes superior e
inferior del marco hacia fuera para soltarlo. (Para
la fijación del marco, apunte el lado con ranura
hacia abajo.)
• Suelte el painel delantero para facilitar la

extracción del marco.

Inserte las herramientas de extracción
suministradas en la unidad, como se indica en la
figura, hasta que se enganchen en su positión.
Tire de la unidad mientras mantiene las
herramientas presionadas contra los lados de la
unidad.

Marco

53

182

Tablero de
instrumentos

Soporte

Tope de goma

Tornillo

60

°

Instalación

Montaje trasero DIN

Instalación usando los agujeros para
tornillos ubicados en ambos costados de
la unidad

1. Quite el marco.

Para extraer marco, extienda las partes superior e
inferior del marco hacia fuera para soltarlo. (Para
la fijación del marco, apunte el lado con ranura
hacia abajo.)
• Suelte el painel delantero para facilitar la

extracción del marco.

2. Fijación de la unidad a la ménsula

de montaje existente.

Seleccione una posición en la que los orificios
para los tornillos del soporte y del de la unidad
principal queden alineados, y apriete los tornillos
en 2 lugares de un lado. Utilice ya sea los
tornillos de fijación (5

× 8 mm) o los tornillos a

paño (5

× 9 mm), dependiendo de la forma de los

orificios de tornillo en la ménsula.

Colocación del panel delantero

Si no desea utilizar la función de extracción y
colocación del panel delantero, utilice los
tornillos de fijación y fije el panel delantero a esta
unidad.

1. Fije el panel delantero a la unidad

utilizando los tornillos de fijación.

Tornillos de fijación

Tornillo

Ménsula de montaje
de radio existente

Tablero de instrumentos o consola

Marco

DIN-Rückmontage

Installation unter Gebrauch der
Gewindebohrungen an der Seite der
Einheit

1. Nehmen Sie den Rahmen ab.

Ziehen Sie den Rahmen oben und unten aus,
um ihn zu entriegeln und abzunehmen. (Zum
Wiederanbringen des Rahmens lassen Sie die
genutete Seite nach unten weisen.)
• Wenn die Frontplatte gelöst ist, kann der

Rahmen leicht abgenommen werden.

2. Anbringen dieser Einheit an die

Werks-Radiomontagehalterung.

Wählen Sie eine Position, an der die
Gewindebohrungen der Halterung und die der
Haupteinheit zur Deckung gelangen, und ziehen
Sie die Schrauben an 2 Stellen auf jeder Seite
fest. Je nach Form der Gewindebohrungen in der
Halterung sollten Sie entweder
Flachrundschrauben (5

× 8 mm) oder bündig

abschließende Schrauben (5

× 9 mm) verwenden.

Befestigen der Frontplatte

Wenn Sie die Funktion zum Abnehmen und
Anbringen der Frontplatte nicht verwenden
wollen, so fixieren Sie die Frontplatte mit den
mitgelieferten Befestigungsschrauben an diesem
Gerät.

1. Sichern Sie die Frontplatte mit den

Befestigungsschrauben am Gerät.

Befestigungsschraude

Schraube

Armaturenbrett
oder Konsole

Werks-Radiomontagehalterung

Rahmen

Hinweis:

Bevor Sie das Gerät endgültig einbauen,
schließen Sie die Kabel provisorisch an und
vergewissern Sie sich, dass alle Anschlüsse
stimmen und das System richtig funktioniert.

Um einwandfreien Einbau zu gewährleisten,
sollten nur die mit dem Gerät mitgelieferten Teile
verwendet werden. Bei Verwendung von Nicht-
Originalteilen kann es zu Funktionsstörungen
kommen.

Wenden Sie sich an Ihren Fachhändler, wenn zum
Einbau des Geräts Löcher gebohrt oder andere
Veränderungen an Ihrem Auto vorgenommen
werden müssen.

Bauen Sie das Gerät an einer Stelle ein, wo es den
Fahrer nicht behindert und den Beifahrer bei
plötzlichem Bremsen nicht verletzen kann.

Der Halbleiterlaser wird bei Überhitzung
beschädigt, bauen Sie das Gerät daher nicht an
einer Stelle ein, wo es heiß wird, z.B. nahe einer
Heizungsauslassöffnung.

Wenn der Einbauwinkel mehr als 60º von der
Horizontalen abweicht, kann es sein, dass das
Gerät nicht optimal arbeitet.

DIN-Befestigung von vorne/hinten

Diese Einheit kann entweder von “vorne”
(konventionelle DIN-Vordermontage) oder von
“hinten” (DIN-Rückmontage unter Gebrauch der
Gewindebohrungen an den Seiten des Chassis)
richtig installiert werden. Einzelheiten entnehmen
Sie bitte den im Folgenden dargestellten
Installationsverfahren.

DIN-Vordermontage

Einbau mit der Gummibuchse

Den Halter in das Armaturenbrett einsetzen, dann
die der Dicke des Armaturenbretts
entsprechenden Zungen auswählen und diese
biegen.
(Mithilfe der Ansätze, oben und unten, so fest wie
möglich einsetzen. Zur Sicherung werden die
Ansätze 90 Grad gebogen.)

Entnahme des Gerätes

Ziehen Sie den Rahmen oben und unten aus, um
ihn zu entriegeln und abzunehmen. (Zum
Wiederanbringen des Rahmens lassen Sie die
genutete Seite nach unten weisen.)
• Wenn die Frontplatte gelöst ist, kann der

Rahmen leicht abgenommen werden.

Die mitgelieferten Ausziehschlüssel wie in der
Abbildung gezeigt bis zur Einrastposition in das
Gerät einsetzen. Die Schlüssel gegen die Seiten
des Geräts drücken und das Gerät herausziehen.

Rahmen

53

182

Armaturenbrett

Halter

Gummibuchse

Schraube

60

°

Einbau
